描述

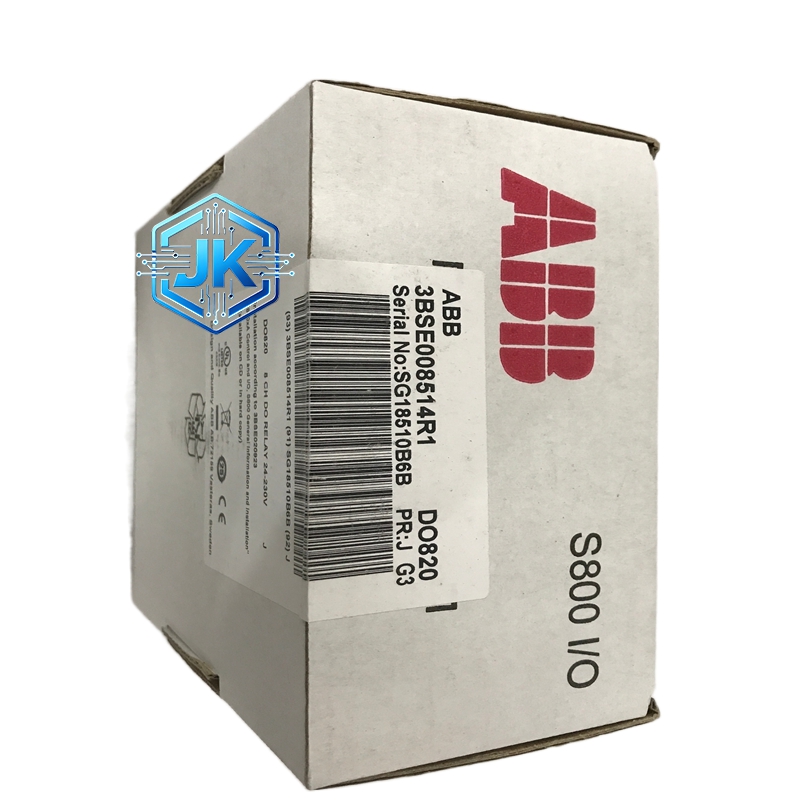

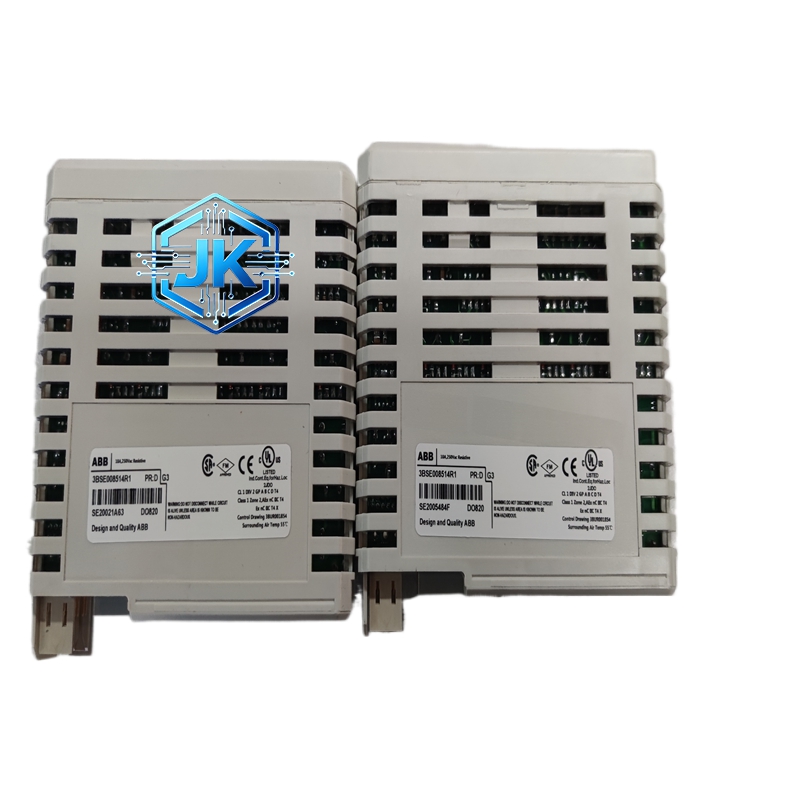

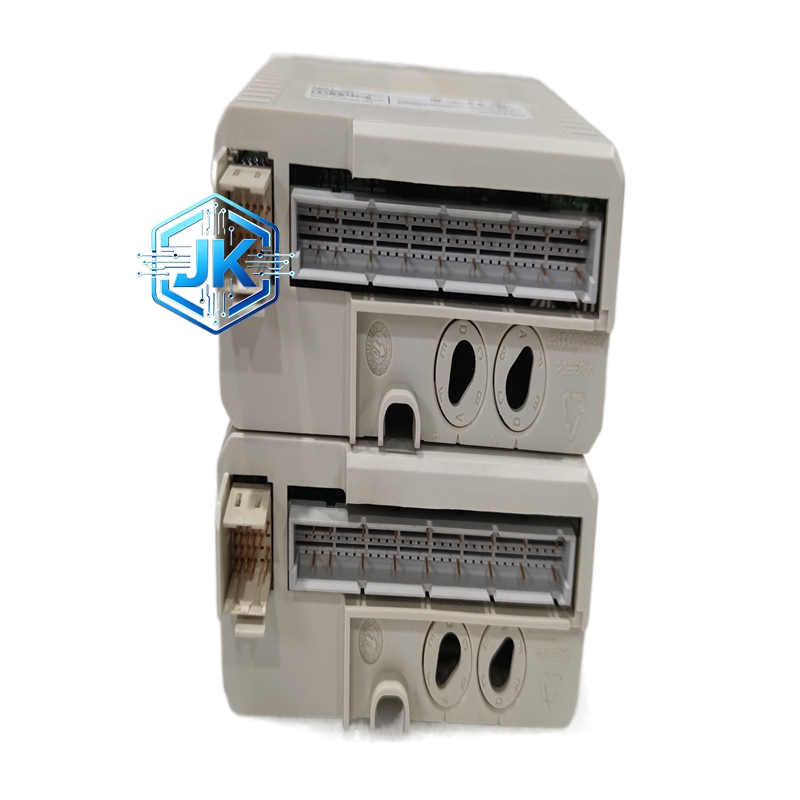

ABB DO820 3BSE008514R1 8 通道继电器型独立隔离数字量输出模块
技术规格
- 通道数量：8 路通道间完全电气隔离
- 触点类型：常开（NO），单刀单掷
- 额定负载：250V AC 2A；30V DC 2A（阻性）
- 隔离方式：通道–通道、通道–背板全隔离
- 隔离电压：2500V AC/min（任意通道间、通道–背板）
- 响应时间：≤5ms（吸合），≤8ms（断开）
- 机械寿命：≥20,000,000 次
- 电气寿命：≥100,000 次（额定负载）
- 供电：24V DC（I/O 总线）
- 工作温度：-25℃～+70℃
- 防护等级：IP20
- 安装：35mm DIN 导轨
- 尺寸：86.1mm×102mm×58.5mm
- 重量：约 0.32kg
功能特点
- 8 路全通道独立隔离，隔离等级最高
- 交直流通用，适配 24～250V 宽电压负载
- 每通道独立状态 LED，直观显示
- 继电器触点镀金处理，低接触电阻、长寿命
- 支持热插拔，不停机维护eero
- 内置浪涌吸收，保护触点与后端设备
应用场景
- 220V AC 接触器、加热器、电磁阀
- 高压报警回路、安全联锁输出
- 跨系统隔离接口、不同电压等级信号转换
- 需最高安全隔离的工业控制场景
性能参数
- 触点接触电阻：＜50mΩ（新触点）
- 绝缘电阻：≥100MΩ（500V DC，任意两点间）
- 浪涌耐压：4kV（1.2/50μs）
- 工作频率：≤10 次 / 秒（额定负载）
- 抗振动：5～200Hz，0.15mm 振幅
材质构成
- 外壳：阻燃 ABS，UL94 V-0
- 继电器：密封高隔离电磁继电器，镀金触点
- 电路板：FR-4 玻纤板，防潮绝缘涂层
- 端子：镀镍黄铜，防腐蚀
- 内部：抗震支架，灌封加固，全隔离布局
结构特征
- 标准 S800 模块，正面 8 路 LED 指示
- 每通道独立端子，无公共地，全隔离设计
- 侧面总线接口 + 锁定卡扣，导轨安装稳固
- 全金属屏蔽框架，抗 EMI/RFI 干扰
工作原理
控制器指令经光电隔离驱动独立继电器线圈，8 路完全独立触点实现回路通断；任意通道间 2500V 隔离，彻底切断电位耦合；触点状态通过 LED 与诊断电路反馈，保障安全可靠。
优势亮点
- 全通道 2500V 独立隔离，安全等级业界领先
- 交直流通用 2A 触点，应用范围广
- 镀金长寿命触点，适合频繁动作
- 热插拔 + 免工具接线，维护高效eero
- 适配 ABB 全系列控制系统，兼容性好eero
适用行业
- 电力能源、化工石化、冶金矿业
- 轨道交通、船舶电气、医疗设备
- 消防安防、楼宇自控、高压控制场景
- 对电气隔离有严格要求的关键回路
安装要求
- 安装于 IP20 控制柜内，远离强电磁干扰源
- DIN 导轨水平安装，上下散热≥50mm
- 强电（AC220V）与弱电（DC24V）严格分开布线，间距≥15cm
- 总线接口完全插入并锁死
使用注意事项
- 严禁超额定电压 / 电流使用，避免触点烧蚀
- 感性负载必须并联浪涌抑制器
- 频繁动作场景（＞10 次 / 分）降额至 1.5A
- 定期检查触点状态，磨损严重及时更换
- 禁止在高湿、腐蚀、粉尘环境裸露使用
