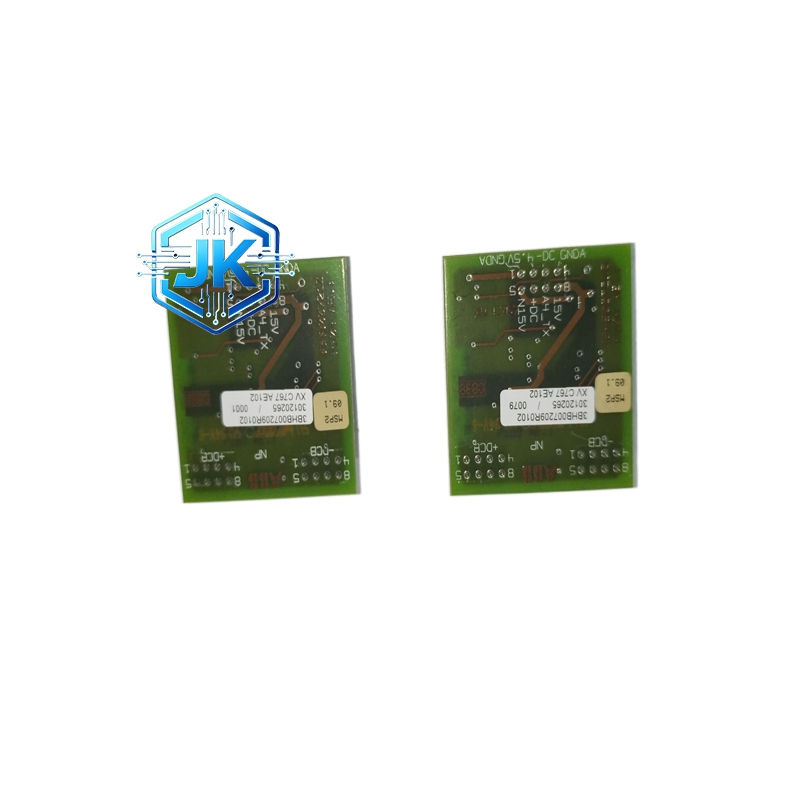

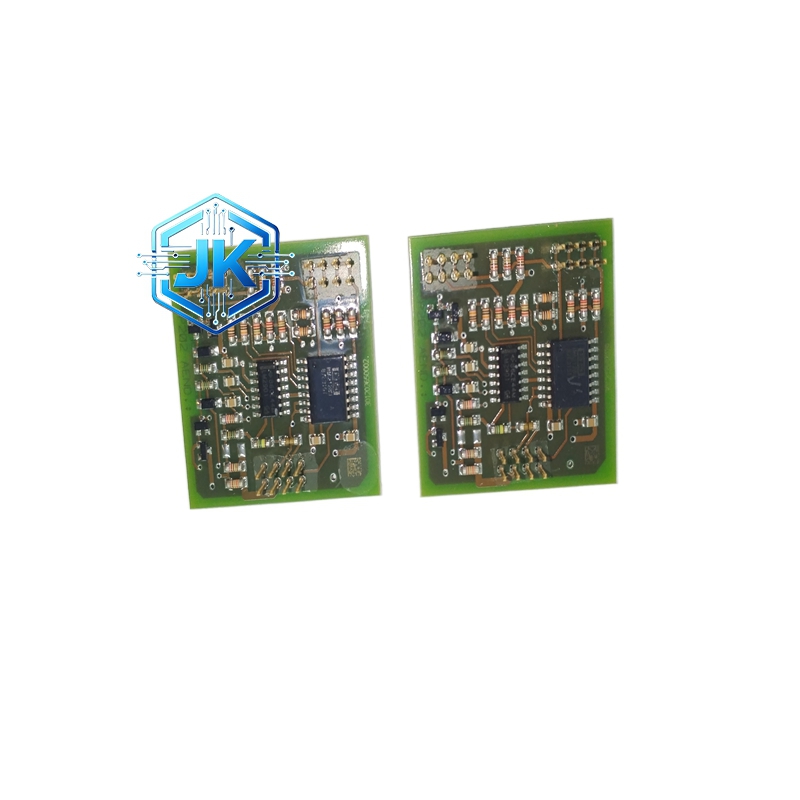

ABB XVC767AE102 模拟量输入采集模块
技术规格：
输入通道数：8 路（单端）或 4 路（差分）
输入信号类型：4-20mA DC（二线制/四线制），0-10V DC，0-5V DC
分辨率：16 位 ADC
采样速率：每通道 10ms（同步采样）
精度：优于满量程的 ±0.1%
共模抑制比：> 120dB（差分模式下）
隔离电压：输入对控制器侧 500V DC 隔离
供电方式：DC 24V（由 IM 总线供电）
功能特点：
支持软件配置输入类型，无需更改跳线即可在电流和电压模式间切换
具备断线检测功能，当外部信号线断开时立即向控制器报警
内置数字滤波功能，可有效消除现场电磁干扰引起的数据跳动
支持冷端补偿（针对热电偶输入，需配合专用接线模块）
具备通道故障自诊断功能，模块本身故障时自动隔离故障通道
应用场景：
化工反应釜的温度和压力精确监控
电厂锅炉汽包水位的三冲量控制
水处理厂的流量累积计量
暖通空调系统的冷热水温度采集
性能参数：
温漂系数：< 10 ppm/°C
输入阻抗：电流模式 < 250Ω，电压模式 > 1MΩ
工作温度范围：-20°C 至 +60°C
防护等级：IP20（安装后）
MTBF：> 120,000 小时
材质构成：
外壳采用高阻燃 PC+GF 玻纤增强塑料，达到 UL94 V-0 等级
内部电路板为多层 FR-4 玻纤板，涂覆三防漆
接线端子为磷铜镀镍合金，抗氧化
ADC 芯片采用工业级高精度器件
结构特征：
标准欧洲卡尺寸，宽度约 48mm
前面板设有 8 组通道标识 LED 和故障指示灯
背部设有高密度弹簧式接线端子
顶部为 IM 总线连接器，支持热插拔
工作原理：
现场变送器的模拟信号进入模块端子，经过输入保护电路和 RC 滤波后，送入多路模拟开关。在控制器的同步触发下，多路模拟开关依次接通，信号送入 16 位 A/D 转换器。转换后的数字量经过光电隔离器传输到 IM 总线接口，最终上传给 AC800M 控制器。差分输入模式下，信号正负极同时采样，相减后得到差值，从而抵消共模干扰。
安装要求：
必须安装在 AC800M 控制器机笼内的 DIN 导轨上
IM 总线连接器必须完全插入并锁定
电流信号线必须使用屏蔽双绞线，且屏蔽层在模块侧单端接地
电压信号线接线电阻必须小于 1Ω，防止测量误差
使用注意事项：
严禁将电压信号接入电流输入通道，会烧毁采样电阻
不要在通电状态下插拔 IM 总线
若信号线长度超过 50 米，需加装信号隔离器
定期检查接线端子紧固情况，松动会导致零点漂移
