描述

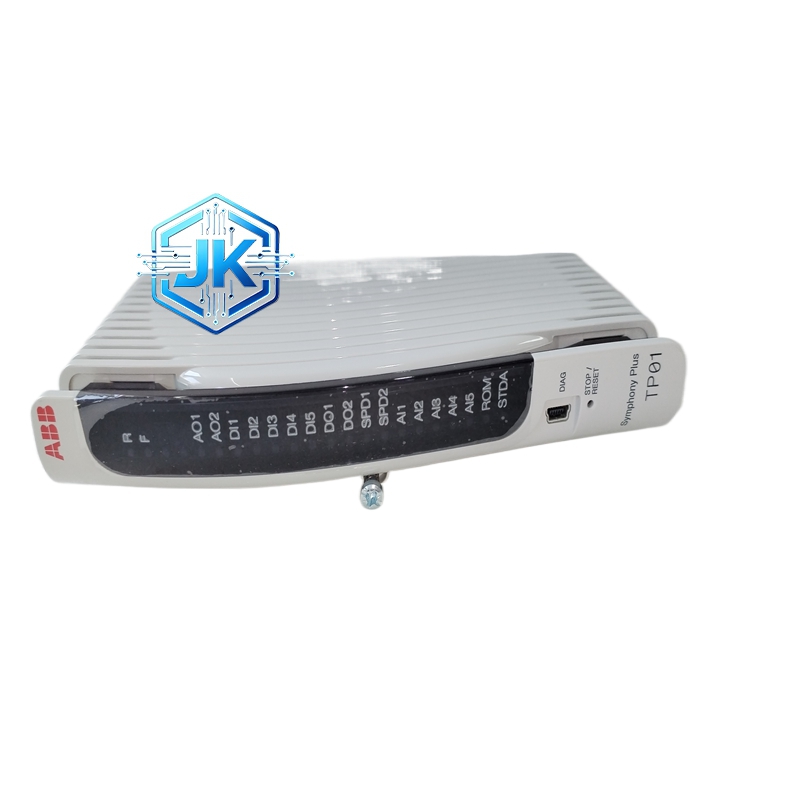

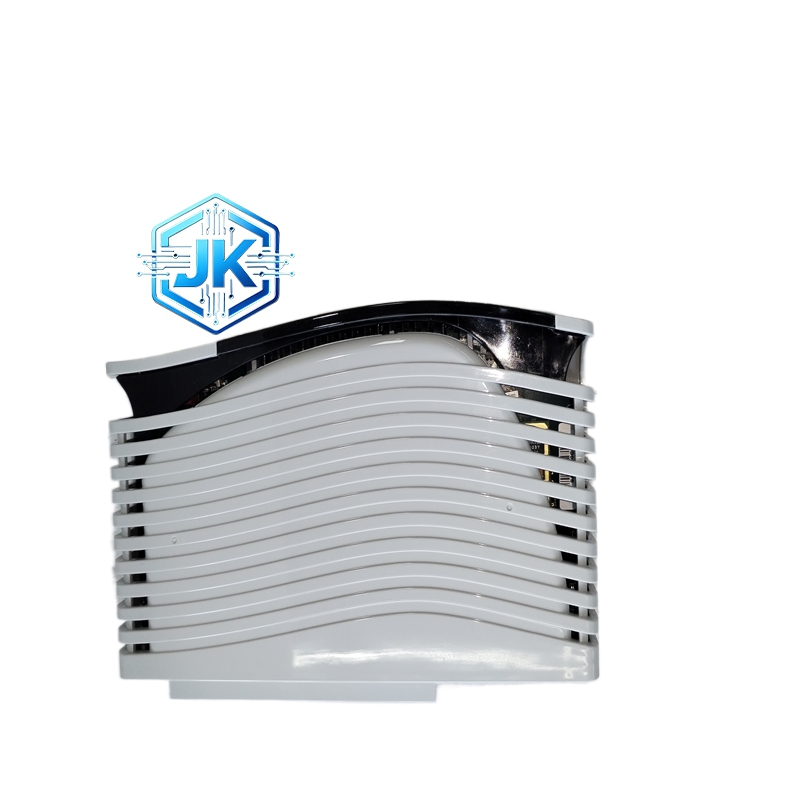

ABB TP01 AC800M 系列文本显示操作面板
技术规格：
显示屏：单色 LCD 液晶屏（通常为 2 行 x 16 字符或 4 行 x 20 字符）
背光：绿色或蓝色 LED 背光（可选）
通讯接口：RS-232（DB9 针型）或 RS-485（需外接转换）
通讯协议：AC800M 专有协议（Control Builder 默认支持）
按键数量：6 至 8 个功能键（上下翻页、确认、取消、退出等）
供电：DC 24V（由控制器供电或独立电源）
功能特点：
支持实时数据监视，可同时显示多个过程变量（如温度、压力、流量的当前值）
支持参数修改功能，操作人员输入密码后可修改 PID 参数、设定值等
具备报警浏览功能，可逐条查看当前活跃报警和历史报警
支持强制功能（Force），可强制某个数字量输出为 ON 或 OFF
密码保护功能，防止未授权人员修改关键参数
应用场景：
水泵房的就地启停控制和运行状态监视
风机房的本地参数查看和简单操作
小型锅炉房的就地监控面板
任何需要本地操作但不需要图形画面的场合
性能参数：
显示对比度：可调
背光寿命：> 50,000 小时
按键寿命：> 1,000,000 次
工作温度：-20°C 至 +60°C
防护等级：IP65（前面板，防水防尘，适合恶劣环境）
材质构成：
前面板为高强度 ABS 工程塑料，表面磨砂处理，防滑防刮
密封圈为硅橡胶材质，确保 IP65 防护等级
内部电路板涂覆三防漆，防潮防盐雾
按键为硅胶材质，手感好且密封性强
结构特征：
紧凑型设计，面板尺寸约 100mm x 60mm
可壁挂安装或面板开孔嵌入安装（开孔尺寸约 92mm x 45mm）
背面设有 DIN 导轨卡扣，也可装在导轨上
接线端子位于底部，带防水密封盖
工作原理：
操作人员按下按键，TP01 内部的 MCU 将按键编码通过 RS-232/485 发送给 AC800M 控制器。控制器收到指令后执行相应操作（如读取数据、修改参数），然后将结果数据回传给 TP01。TP01 的 MCU 接收数据后驱动 LCD 显示屏更新画面。整个过程是主从式查询通讯，TP01 为主站，控制器为从站。
安装要求：
安装位置应便于操作人员查看和操作，高度建议在 1.2m 至 1.8m 之间
RS-232 通讯线长度不超过 15m，RS-485 不超过 1200m
若使用 RS-485，需在 TP01 侧加装 RS-232/RS-485 转换器
面板开孔安装时，密封圈必须完整嵌入卡槽，确保防水
使用注意事项：
LCD 屏幕避免长时间显示固定画面，防止”烧屏”（虽为单色 LCD，但仍需注意）
不要用尖锐物体按压屏幕，LCD 非常脆弱
通讯线不可与动力电缆平行敷设，间距至少 20cm
密码丢失后需联系系统工程师通过 Control Builder 软件重置
