描述

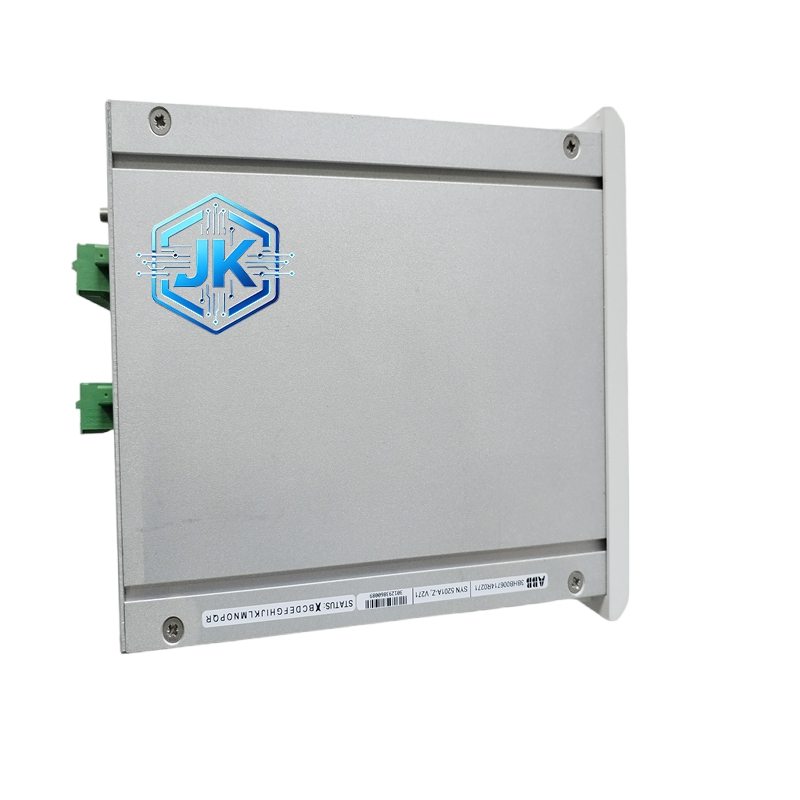

ABB SYN5201A-Z,V271 同步检查继电器
技术规格：
额定电压：AC 100V 至 440V（辅助电源）
监测电压范围：AC 10V 至 440V（输入）
频率测量范围：45Hz 至 65Hz
相位差检测范围：0° 至 180°
同步合闸允许误差：电压差 ±10%，频率差 ±0.5Hz，相角差 ±10°
输出触点：2 组转换触点（2CO），容量 AC 250V / 5A
安装方式：DIN 导轨安装（35mm）
功能特点：
具备“快速合闸”与“慢速合闸”两种模式，适应不同惯量的发电机
内置相序检测功能，防止因相序接反导致的非同期合闸
支持“残压合闸”（Dead Bus Close）功能，当一路电源完全失电时，允许立即合闸

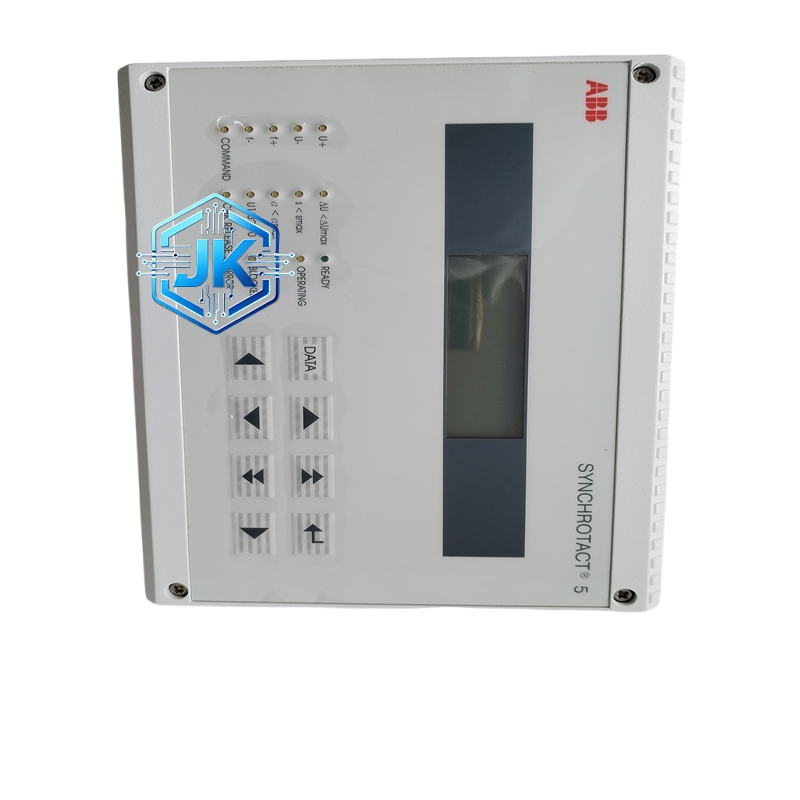

面板设有 LED 指示灯，实时显示“同步中”、“不同步”、“允许合闸”状态
具有可调节的延时功能，防止在同步窗口期过短时频繁发出合闸脉冲
应用场景：
柴油发电机组与市电的并网切换
双路市电供电系统的负荷转移
风力发电机组的并网控制
大型 UPS 系统的旁路切换
性能参数：
动作时间：小于 30ms（从同步条件满足到触点动作）
整定精度：电压 ±1%，频率 ±0.01Hz
功耗：小于 3VA
工作温度：-20°C 至 +60°C
绝缘强度：输入对输出 2kV AC / 1min
材质构成：
外壳采用阻燃聚碳酸酯（PC）材料，抗冲击性强
接线端子为铜合金镀镍，确保长期运行不氧化
内部电路板采用防潮涂层处理
结构特征：
标准 1/4 DIN 宽度（约 45mm），节省控制柜空间
前面板带有旋钮和拨码开关，用于设定同步参数（电压差、频率差、相角差）

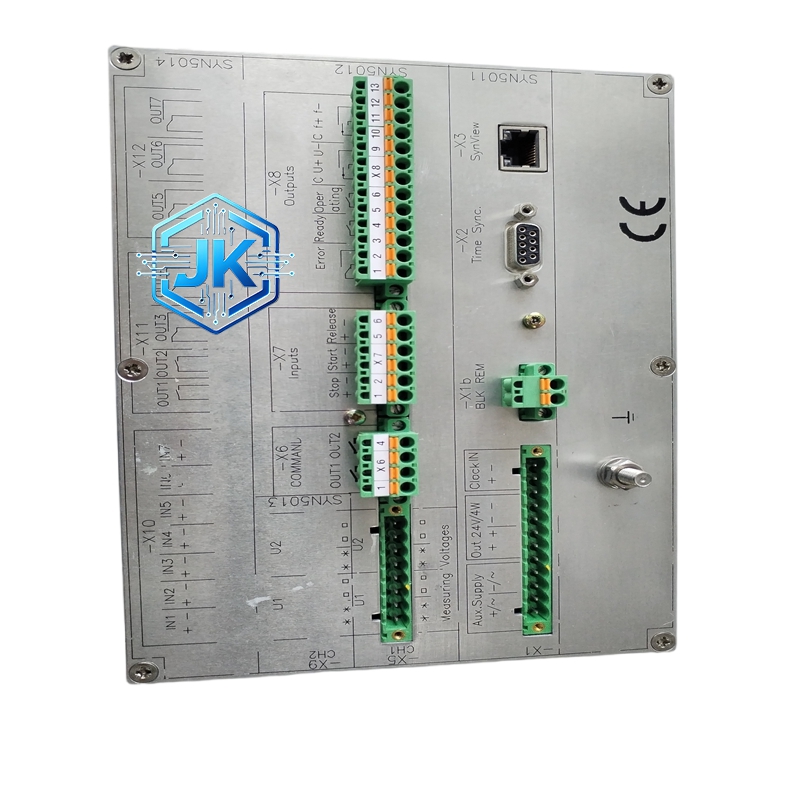

背部接线端子排布清晰，分为电源输入、电压监测输入、输出触点三个区域
工作原理：
继电器内部的 CPU 实时采集两路电源（U1, U2）的电压、频率和相位信号。通过内部算法计算两者的差值（ΔU, Δf, Δφ）。当 ΔU、Δf、Δφ 均小于用户设定的门槛值，且持续时间超过设定的“同步确认时间”后，内部继电器吸合，输出合闸允许信号。若在设定时间内未同步，则输出报警或锁定信号，防止误合闸。
安装要求：
必须垂直安装在 DIN 导轨上
电压监测线必须分别从两路电源的开关上下口引出，以确保检测到的是真实负载端电压
输出触点线必须接入 ATS 控制器的合闸回路
使用注意事项：
参数整定必须由专业电气工程师根据发电机的具体参数（惯性时间常数等）进行计算
严禁将强电直接接入辅助电源端子，辅助电源必须独立取电
若使用在重要场合，建议定期进行模拟测试，验证继电器的动作逻辑
