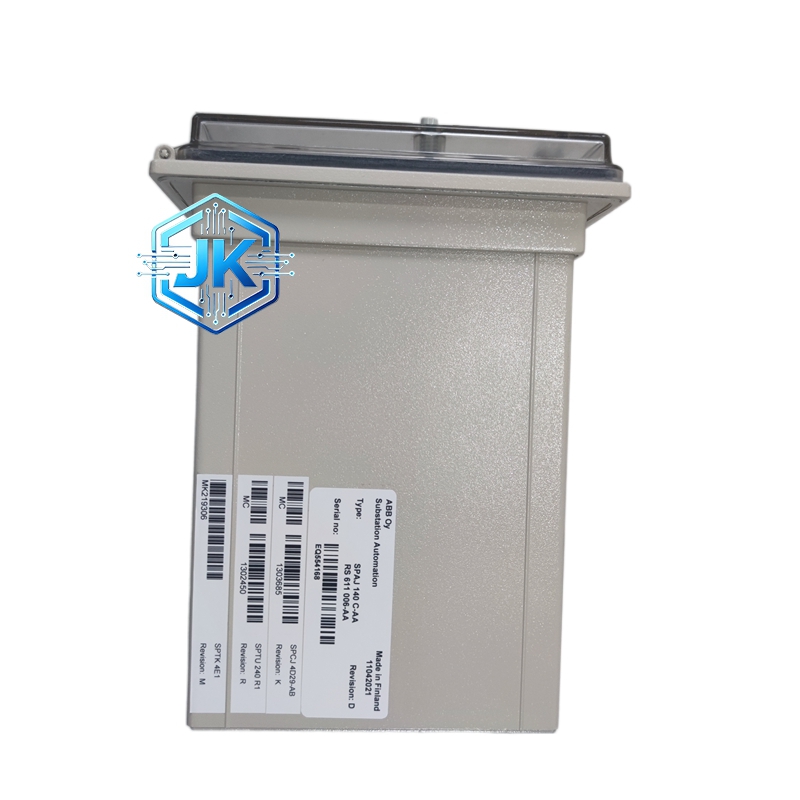

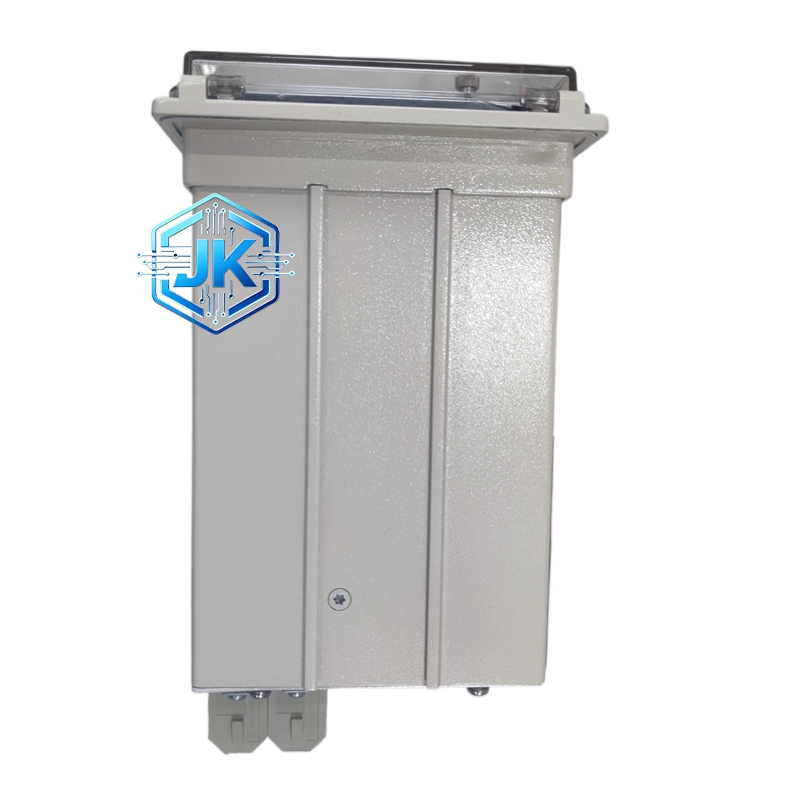

ABB SPAJ140C 电动机保护继电器（带RS-485通信功能版）

技术规格：

• 适用电机电压：110 V AC至690 V AC
• 额定电流范围：1 A至125 A（CT接入）
• 保护功能：与SPAJ140完全一致，包括过流、欠流、过压、欠压、接地故障、相不平衡、堵转、PTC温度保护
• 通信接口：RS-485（Modbus RTU从站）
• 通信速率：9600至115200 bps可选
• 输出触点：3组转换触点（与SPAJ140相同）
• 供电电压：85至440 V AC/DC
• 精度：电流测量精度±1.5%
• 工作温度：-20至+55°C
• 防护等级：IP50（前面板）
• 安装方式：DIN导轨安装
• 附加功能：可上传电流、电压、功率、功率因数、温度、故障记录等数据

功能特点：

• 完全兼容SPAJ140的所有保护功能和整定方式，可直接替换
• Modbus RTU通信，可接入任何支持Modbus的上位系统
• 实时上传三相电流、线电压、相电压、有功功率、无功功率、功率因数、绕组温度等参数
• 支持远程复位和远程参数读取
• 故障记录可远程查询，便于故障分析
• 前面板操作与SPAJ140完全相同，学习成本为零
• 通信地址和波特率可通过前面板按键设置
• 通信状态LED指示灯显示通信是否正常

性能参数：

• Modbus功能码支持：03（读寄存器）、06（写单个寄存器）、16（写多个寄存器）
• 上传数据周期：100毫秒至10秒可选
• 通信距离：最长1200米（9600 bps时）
• 挂接数量：总线上最多32个设备
• 响应时间：小于10毫秒

材质构成：

• 外壳：阻燃PC塑料（UL94 V-0级），与SPAJ140完全相同
• 端子：铜合金，镀镍处理
• 通信接口：RS-485收发芯片，带光电隔离
• 内部PCB：FR-4环氧玻璃纤维板，增加通信电路
• 继电器触点：银合金

结构特征：

• 外形尺寸与SPAJ140完全相同，可直接替换安装

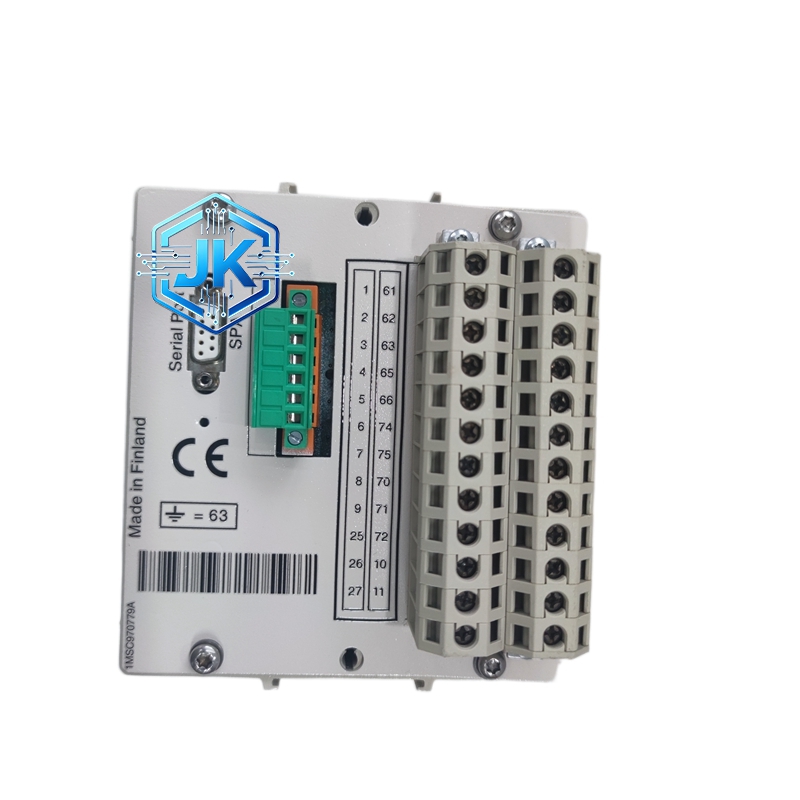

• 后面板增加RS-485通信端子（A线、B线、GND）
• 前面板增加通信状态LED指示灯
• 接线端子布局与SPAJ140一致
• 透明翻盖设计，接线方便

工作原理：
SPAJ140C的保护原理与SPAJ140完全相同，增加的RS-485通信模块通过Modbus RTU协议将继电器内部的测量数据和状态信息打包发送给上位系统。上位系统可读取实时电流、电压、功率等数据，也可远程复位继电器、修改保护参数（需密码权限）。通信数据经光电隔离后送出，确保强电与弱电完全隔离。

应用场景：

• 需要远程监控电动机状态的化工装置
• 电厂辅机电动机远程管理
• 智能建筑中暖通空调电动机群控
• 水处理厂泵站远程监控
• 矿山电动机集中监控系统
• 任何需要将电动机保护数据集成到SCADA系统的场合
• 智慧工厂电动机资产管理

安装要求：

• RS-485通信线应使用屏蔽双绞线，屏蔽层单端接地
• 通信总线上最多可挂接32个SPAJ140C设备
• 总线末端需加装120欧姆终端电阻
• 通信接线与强电接线分开走线，间距大于10厘米
• 通信地址设定后需在上位系统中正确配置

使用注意事项：

• Modbus地址设定后需在上位系统中正确配置，地址冲突会导致通信失败
• 通信故障时继电器保护功能不受影响，仍正常工作
• 定期检查通信线路连接是否牢固
• 通信波特率需与上位系统一致
• 固件升级可通过RS-485接口使用ABB专用工具完成
• 更换继电器时需将通信参数重新配置到新设备
• 通信线缆长度超过100米时需降低波特率或加装中继器
