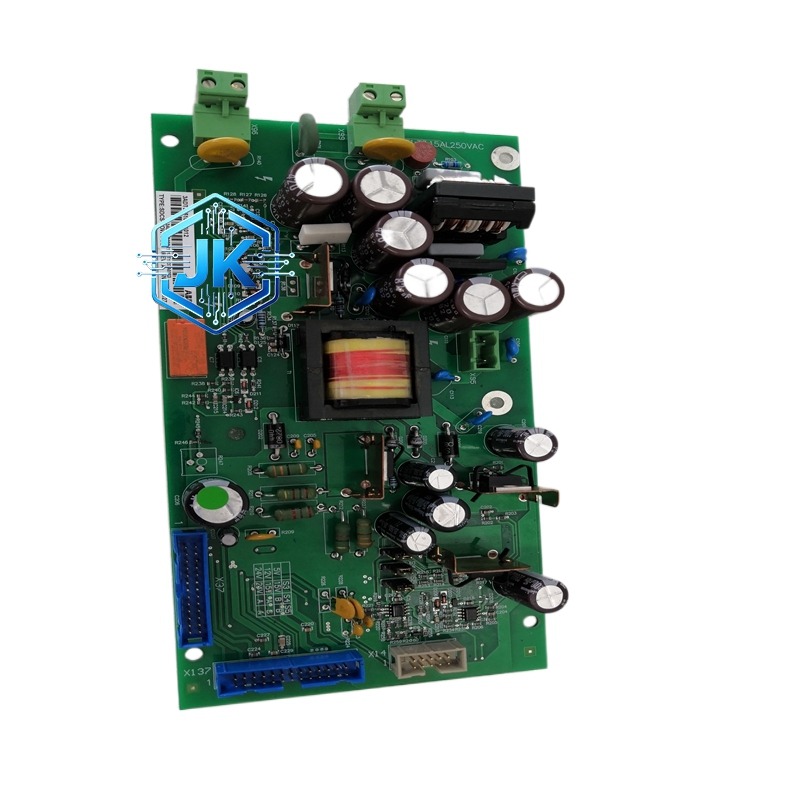

ABB SDCS-POW-4-COAT 电源扩展模块（COAT 版本）
技术规格：
所属系列：ACS1000 系列变频器扩展模块
辅助电源输出：4 组独立的 DC 24V 输出
每组输出电流：通常为 0.5A 至 2A（具体取决于版本）
输出电压精度：±5%
隔离：每组输出之间相互隔离，与主回路 > 1500V DC 隔离
COAT 涂层：三防漆覆盖
输入：由变频器背板直接供电（DC 母线取电）
功能特点：
4 组独立电源：可同时为 4 个不同的外部设备供电
相互隔离：各组电源之间无电气连接，避免相互干扰
过载保护：每组输出均有独立的过流保护，一组过载不影响其他组
COAT 防护：适用于高湿、多尘、有腐蚀性气体的环境
LED 指示：每组电源均有 LED 指示输出状态
性能参数：
输出纹波****：< 100mV pp
工作温度****：-25℃ 至 +70℃（COAT 版）
MTBF：> 100000 小时
效率：> 85%
材质构成：
PCB：多层 FR-4 + 三防涂层
DC-DC 转换器：4 个独立的隔离型 DC-DC 模块
保险丝：每组输出配有自恢复保险丝或可更换保险丝
接线端子：耐腐蚀镀镍端子
外壳：阻燃 PPO 塑料
结构特征：
尺寸：标准 DIN 导轨宽度模块（约 72mm 宽）
前面板：4 组 LED 指示灯（每组一个绿色电源指示灯 + 一个红色过载指示灯）
接线端子：底部 4 组输出端子（每组 2 线：+24V 和 0V）
工作原理：
变频器背板提供的直流母线电压进入模块后，经过 4 个独立的隔离型 DC-DC 转换器，分别输出 4 组隔离的 24V DC 电源。每组电源的输出电流受到内部过流保护电路的监控，一旦超过设定值即自动限流或关断。
安装要求：
每组电源的负载电流不应超过额定值的 80%
外部负载的正负极不可接反
模块必须安装在通风良好的位置，虽然 COAT 版耐温高，但 DC-DC 转换器仍会发热
使用注意事项：
4 组电源的总输出功率不应超过模块的总额定功率
如果某组电源的红色 LED 亮起，说明该组过载，需减小负载
不可将不同组的 0V（地线）连接在一起，因为各组是隔离的
COAT 涂层保护下，模块可在户外柜体中使用，但仍需防雨
