描述

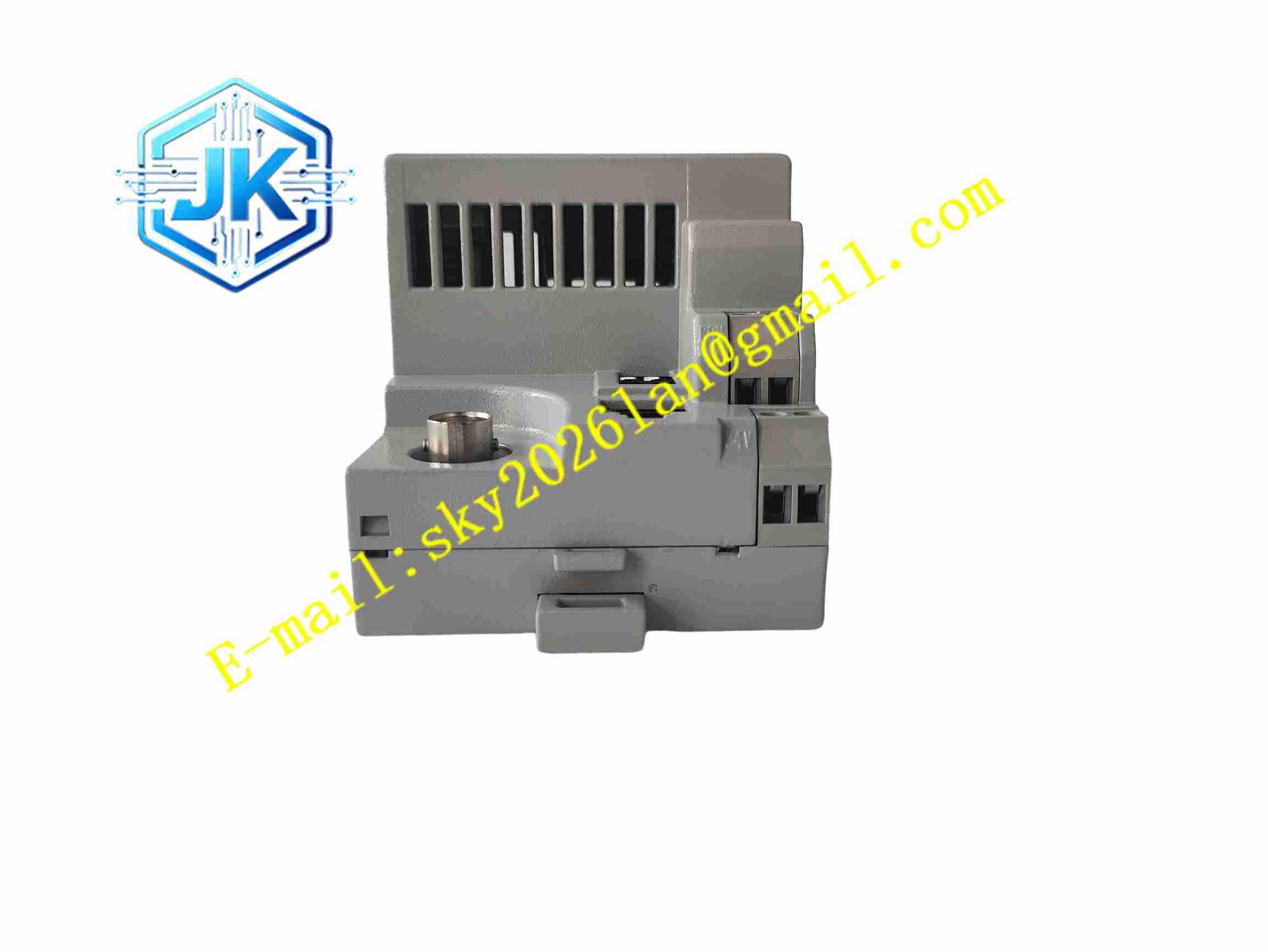

ABB S200-ACN 通信适配器模块
技术规格 型号：S200-ACN 品牌：ABB 适配 PLC 系列：S200 PLC 总线接口：现场总线接口 供电来源：PLC 背板总线供电 安装方式：S200 PLC 机架插槽安装 工作温度：0℃ ~ +60℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，柜内安装
功能特点 接入 S200 背板总线，读取 PLC 寄存器数据，转发至现场总线网络。 协议转换功能，实现 PLC 和上位监控系统数据双向传输。 通信链路诊断功能，识别总线断线、节点故障。 前面板 LED 指示灯，指示电源、通信运行、通信故障状态。 支持网络节点地址软件设置。 通信电路电气隔离，隔离总线网络干扰，保护 PLC 背板电路。
应用场景 小型生产线 S200 PLC 联网，暖通空调自动化控制系统，物料输送设备远程监控，污水处理现场 PLC 上位通信，工厂车间 SCADA 数据采集。
性能参数 总线通信传输稳定，在工业电磁环境下数据包丢包率为零。 通信故障快速识别，故障状态上传至 PLC 内部寄存器。 模块接入网络后，不增加 PLC 循环扫描过多负荷。 断电后网络地址、通信参数存储在非易失存储器。
材质构成 壳体：黑色阻燃工程塑料。 主板：FR4 多层工业印制电路板，三防涂层。 核心元器件：通信处理器，总线收发芯片，光电隔离器件，非易失存储芯片。 连接器：背板金手指连接器，外部总线接线端子。 指示灯：贴片 LED 状态指示灯。
结构特征 插卡式模块，适配 PLC 机架插槽。 前面板布置通信状态 LED 指示灯，外部总线接线端子。 背部金手指对接 PLC 背板总线。 电路板分区，背板接口回路与外部总线回路电气隔离。
工作原理 模块通过背板金手指连接 PLC 内部总线，实时读取 PLC 内部寄存器数据，打包后通过外部现场总线发送至上位系统。上位下发指令经由总线送入通信适配器，解析之后转发给 PLC 背板总线，PLC 接收指令执行对应逻辑。模块持续监测总线信号，一旦通信中断，点亮故障 LED，将故障状态写入 PLC 寄存器。
安装要求 断电状态下，将模块插入 PLC 机架插槽，锁紧卡扣。 现场总线屏蔽电缆接入外部端子，屏蔽单点接地。 使用 ABB 配套编程软件设置网络地址、通信参数。 接线完成上电，确认通信指示灯正常闪烁。 总线电缆远离大功率动力电缆，减少电磁干扰。 控制柜内部保持通风。
使用注意事项 插拔模块前切断 PLC 电源。 总线接线严格按照引脚定义，避免短路。 通信参数修改完成，下载参数并保存。 定期检查总线端子紧固状态，振动环境端子易松动。 控制柜保持干燥，粉尘堆积造成通信端子接触不良。
