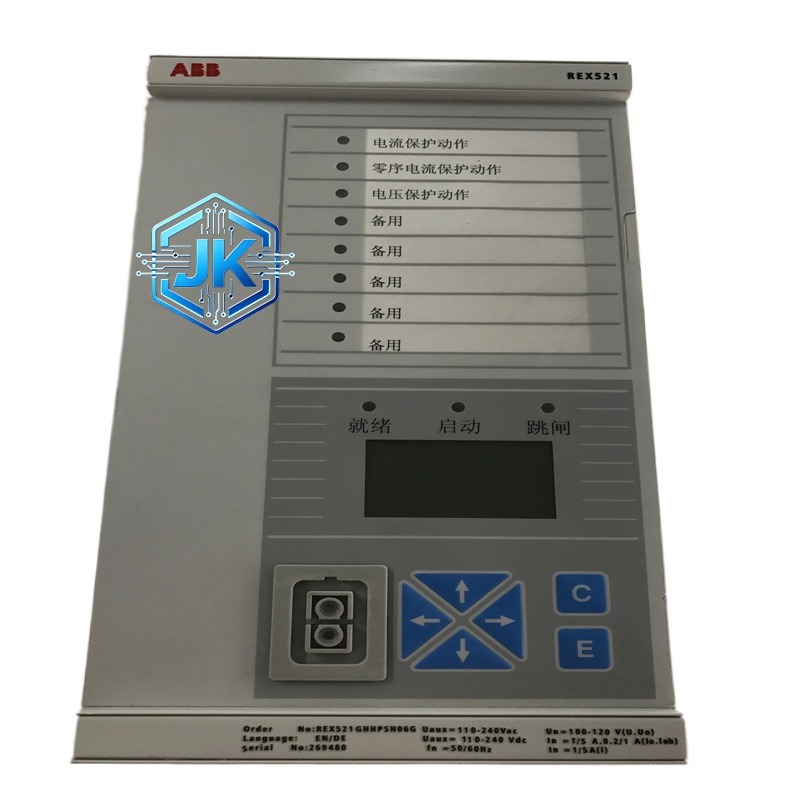

ABB REX521GHHPSH06G 电机保护继电器
技术规格：
额定电流：0.1A 至 600A（外部 CT 输入）。
辅助电源：AC/DC 24V 至 240V。
保护功能：过载（I²t）、过流（I>>）、堵转、缺相、不平衡、接地故障（SEF/GEF）、反相。
通信：RS-485（Modbus RTU），Profibus DP，可选 Ethernet。
模拟输出：2 路 4-20mA（温度模拟 + 电流模拟）。
数字输入：4 路（用于启动/停止/复位/外部故障信号）。
数字输出：3 路可编程继电器输出。
功能特点：
全面的保护覆盖：所有常见电机故障类型均有对应保护。
过程控制集成：数字量输入可接收启动/停止命令，数字量输出可控制接触器，实现就地控制。
模拟量输出：实时输出电机电流和绕组温度至 DCS，实现远程监控。
通信冗余：支持双通信接口同时工作，确保数据不丢失。
事件黑匣子：记录最近 100 次故障和操作事件，带时间戳。
性能参数：
过流速断动作时间：小于 20ms。
热过载动作时间：根据 I²t 曲线，2 至 300 秒可调。
测量精度：电流 ±1%，温度 ±2℃。
MTBF：超过 120,000 小时。
工作温度：-25℃ 至 +55℃。
材质构成：
外壳：阻燃 PC 塑料，IP54 前面板。
端子：弹簧夹式端子，免螺丝接线。
内部：全灌封模块，适应恶劣环境。

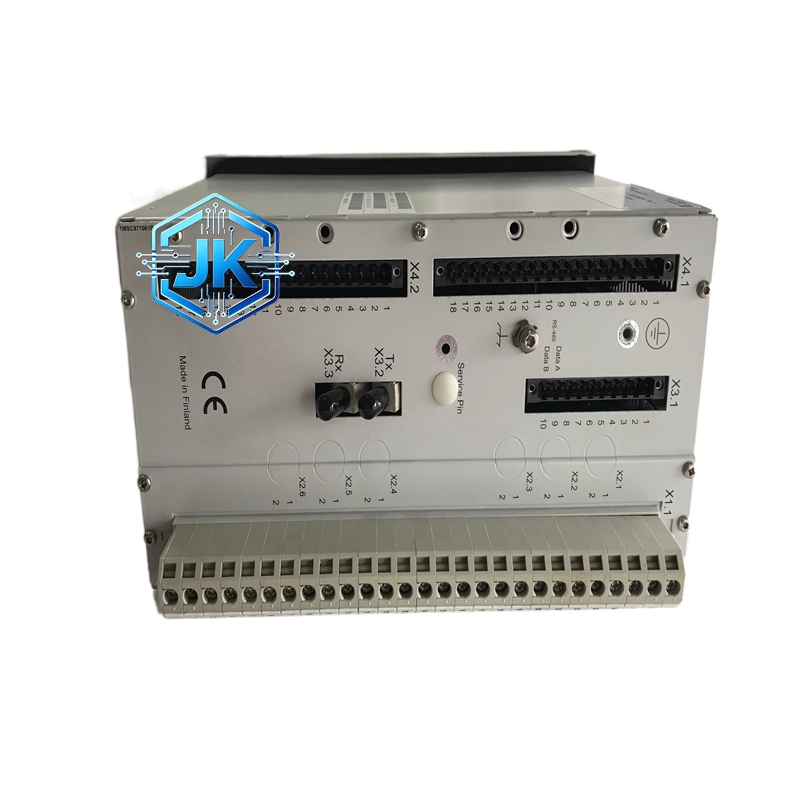

结构特征：
1/4 DIN 宽度，超薄设计。
前面板带有图形 LCD 和 5 个功能按键。
顶部 LED 指示灯：电源（绿）、运行（绿）、故障（红）、报警（黄）。
支持 DIN 导轨安装。
工作原理：
REX521GHHPSH06G 的 CPU 以 1ms 为周期采样三相电流，计算有效值和负序分量。热保护基于 I²t 积分模型，精确模拟电机温升。所有保护定值、通信参数、I/O 逻辑均存储在非易失性存储器中，掉电不丢失。当保护动作时，继电器驱动出口触点，同时通过通信接口向上位系统发送故障报文。
安装要求：
安装在控制柜内，远离变频器输出侧至少 200mm。
CT 二次线不超过 5 米，且必须使用屏蔽电缆。
辅助电源接线牢固，电压波动范围在额定值的 85% 至 110% 之间。
通信电缆的屏蔽层必须单端接地。
使用注意事项：
必须正确输入电机铭牌参数（额定电流、额定功率、额定电压、额定转速）。
首次投运建议进行 Auto-tuning 自学习，使保护曲线与电机实际特性匹配。
模拟量输出需在 DCS 侧进行校准，确保 4mA 对应 0%、20mA 对应 100%。
定期备份参数，防止因误操作导致数据丢失。
