描述
ABB REM610 电动机保护继电器
技术规格：
- 额定电流：1 A或5 A（可选）
- 额定电压：110 V DC/AC或220 V DC/AC
- 测量精度：电流0.5级，电压1.0级
- 过流保护：三段式定时限过流保护（I1、I2、I3）
- 接地保护：零序过流保护
- 过负荷保护：反时限过负荷保护（IEC 60255-151）
- 堵转保护：堵转检测
- 相不平衡保护：负序过流保护
- 通信接口：1个RS485串口（Modbus RTU/ASCII）
- 二进制输入：8路（可编程，含2路非电量专用）
- 二进制输出：4路（可编程）
- 工作电压：110 V DC/AC或220 V DC/AC
- 功耗：小于5 W（典型值）
- 防护等级：IP50（前面板）
- 安装方式：盘面安装或DIN导轨安装
功能特点：
- 专为电动机保护优化，功能配置精简实用
- 过负荷保护支持标准反时限特性和极反时限特性
- 堵转保护检测电动机启动失败状态
- 相不平衡保护检测三相电流不平衡度
- 支持就地按键整定和RS485远方整定
- 内置事件记录功能，最多存储200条事件
- 模块化设计，支持热插拔更换
性能参数：
- 最快保护动作时间：小于30毫秒（过流I段）
- 过负荷保护精度：小于5%
- RS485通信速率：9600至115200 bps可调
- MTBF：大于100000小时
材质构成：
- 外壳：阻燃ABS工程塑料+铝合金散热片，IP50
- 前面板：4英寸单色LCD液晶屏（128×64像素）+ 4个LED指示灯
- 端子排：黄铜镀镍端子
- PCB板：4层FR-4（Tg170）
- 内部存储：32 MB Flash + 16 MB RAM
结构特征：

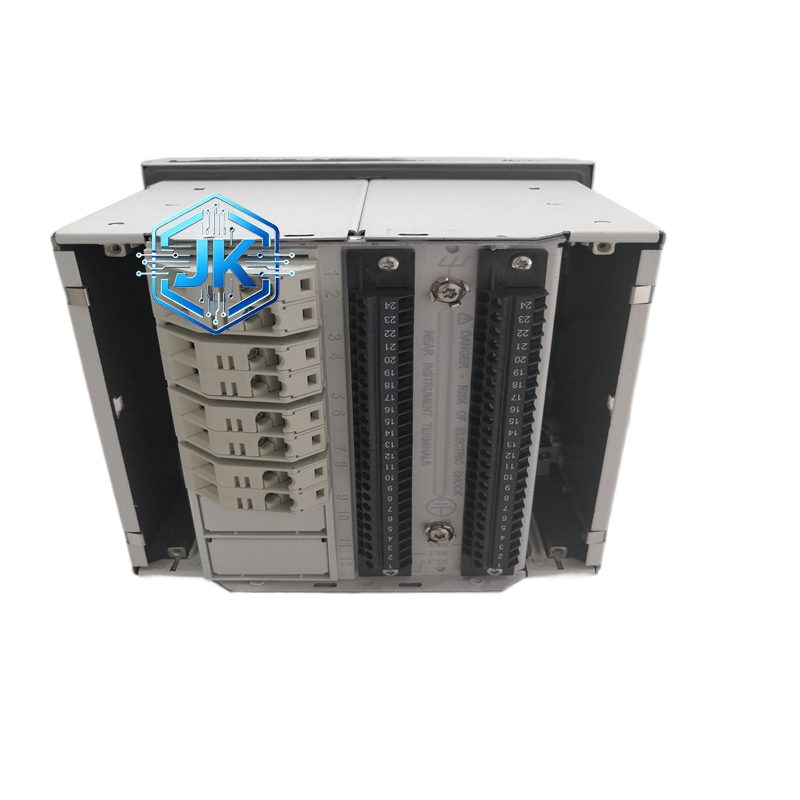

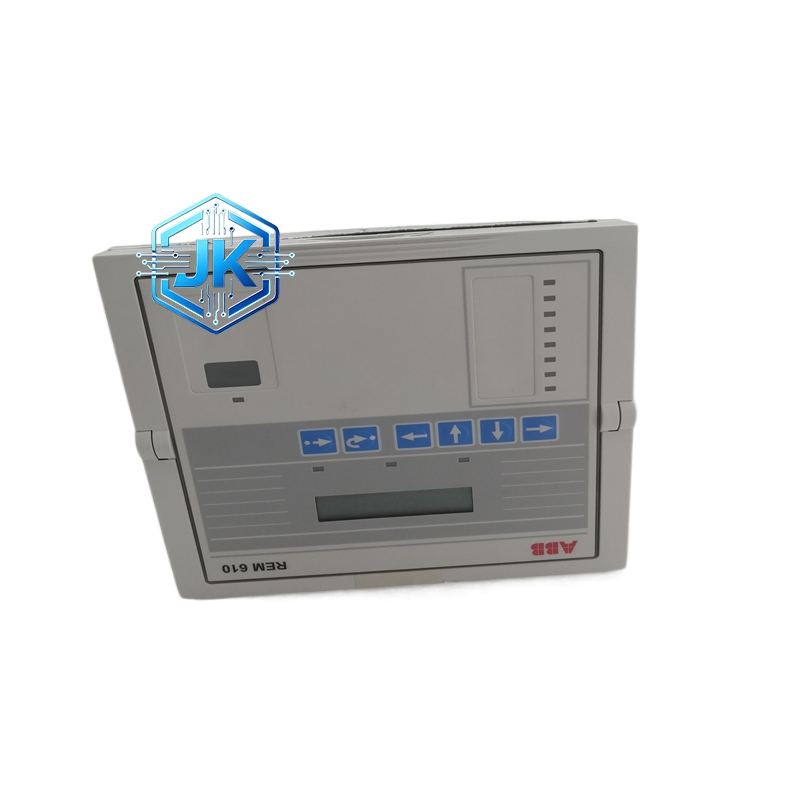

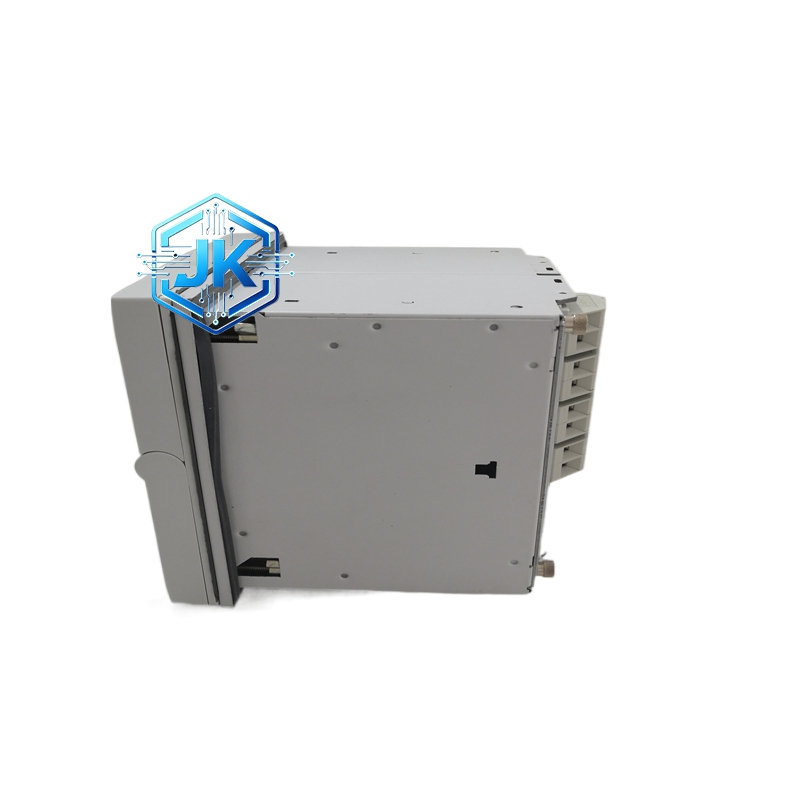

尺寸约为宽度80毫米、高度120毫米、深度90毫米，重量约0.5千克。正面设有4英寸液晶屏、4个LED指示灯和4个操作按键。背部设有RS485串口、8路I/O端子排和电源端子。模块采用紧凑型DIN导轨安装设计。
工作原理：
通过电流互感器采集电动机三相电流，CPU根据预设的保护定值实时计算各保护量。过流保护根据电流幅值和时间特性判断故障，过负荷保护根据电流和时间的反时限特性计算剩余允许运行时间。堵转保护通过检测电流突增和持续时间判断电动机是否堵转。所有保护动作结果通过二进制输出驱动接触器跳闸，同时通过RS485上传至上位系统。
优势亮点：
- ABB电动机保护产品线中销量最大、应用最广的型号
- 极简设计，安装调试方便，维护成本低
- 性价比极高，适合大批量部署
- 模块化设计，支持在线更换
适用行业：
- 0.4kV至15kV低压和中压电动机保护
- 工业企业的泵、风机、压缩机电动机保护
- 水处理和污水处理厂的电动机保护
- 暖通空调系统的电动机保护
- 矿山和建材行业的辅助设备电动机保护
安装要求：
- 安装在电动机控制柜内的DIN导轨上
- 电流互感器二次侧必须可靠接地
- RS485通信电缆使用屏蔽双绞线，最长1200米
- 安装环境温度-10℃至+55℃
- 前后预留至少20毫米的散热空间
使用注意事项：
- 电流互感器变比需在装置中正确设置
- 过负荷保护定值需根据电动机铭牌参数整定
- RS485通信需设置正确的站地址和波特率
- 液晶屏背光灯寿命约30000小时，到期需更换
- 模块化插件更换前需断开电源
- 严禁在输出端短路状态下长时间运行
