描述

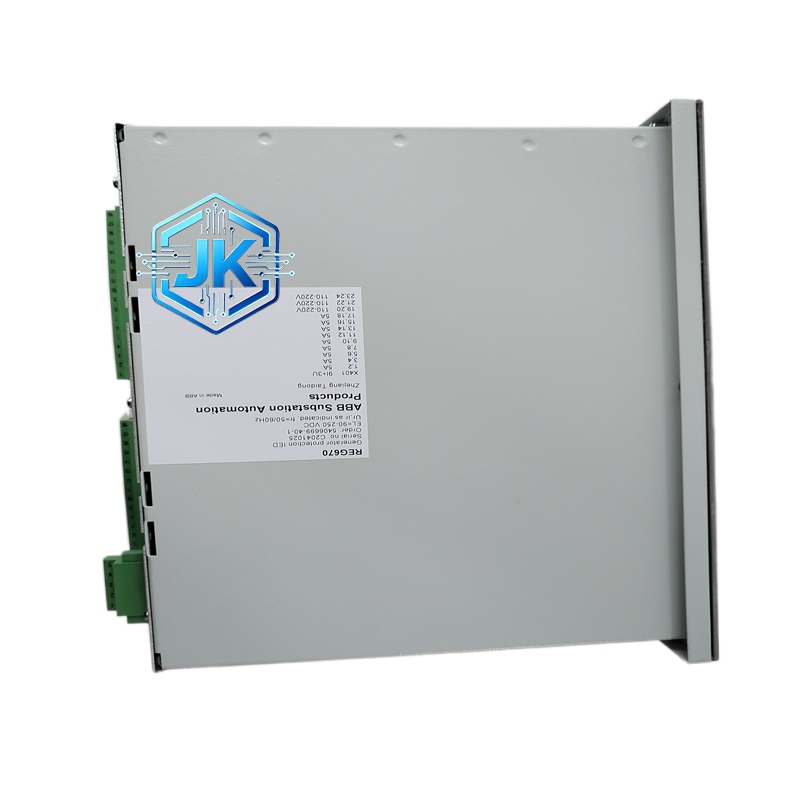

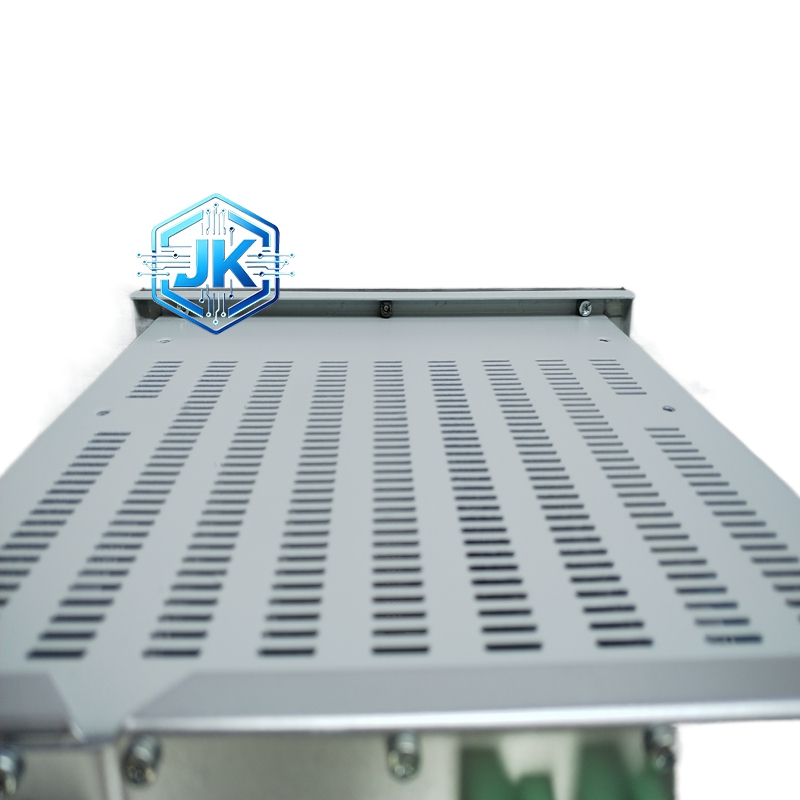

ABB REG670 发电机保护继电器
技术规格：
- 额定电流：1 A或5 A（可选）
- 额定电压：110 V DC/AC或220 V DC/AC
- 测量精度：电流0.2级，电压0.5级
- 差动保护：发电机纵差保护、匝间保护
- 失磁保护：阻抗圆+异步边界复合判据
- 逆功率保护：方向判据+时限
- 失步保护：双阻尼器判据
- 定子接地保护：基波零序电压保护、三次谐波电压保护
- 转子接地保护：转子一点接地、转子两点接地
- 过电压保护：过电压、过频率、欠频率
- 通信接口：1个以太网端口（10/100 Mbps）+ 1个RS485串口 + 光纤接口（可选）
- 二进制输入：12路（可编程）
- 二进制输出：6路（可编程）
- 工作电压：110 V DC/AC或220 V DC/AC
- 功耗：小于12 W（典型值）
- 防护等级：IP50（前面板）
- 安装方式：盘面安装或DIN导轨安装
功能特点：
- 完整的发电机保护功能库，满足大型发电机的全部保护需求
- 失磁保护采用阻抗圆+异步边界复合判据，动作可靠
- 逆功率保护和失步保护支持多种阻抗特性
- 内置故障录波，采样率4000 Hz
- 支持就地和远方整定
- 具备完善的自检和告警功能
- 支持IEC 60870-5-103/104通信协议
性能参数：
- 最快保护动作时间：小于30毫秒（差动保护）
- 失磁保护动作时间：小于0.5秒
- 以太网通信速率：100 Mbps
- MTBF：大于150000小时
材质构成：
- 外壳：压铸铝合金+工程塑料，IP50
- 前面板：5.7英寸彩色TFT液晶屏（640×480像素）
- 端子排：黄铜镀银端子
- PCB板：6层FR-4（Tg180）
- 内部存储：64 MB Flash + 32 MB RAM
结构特征：

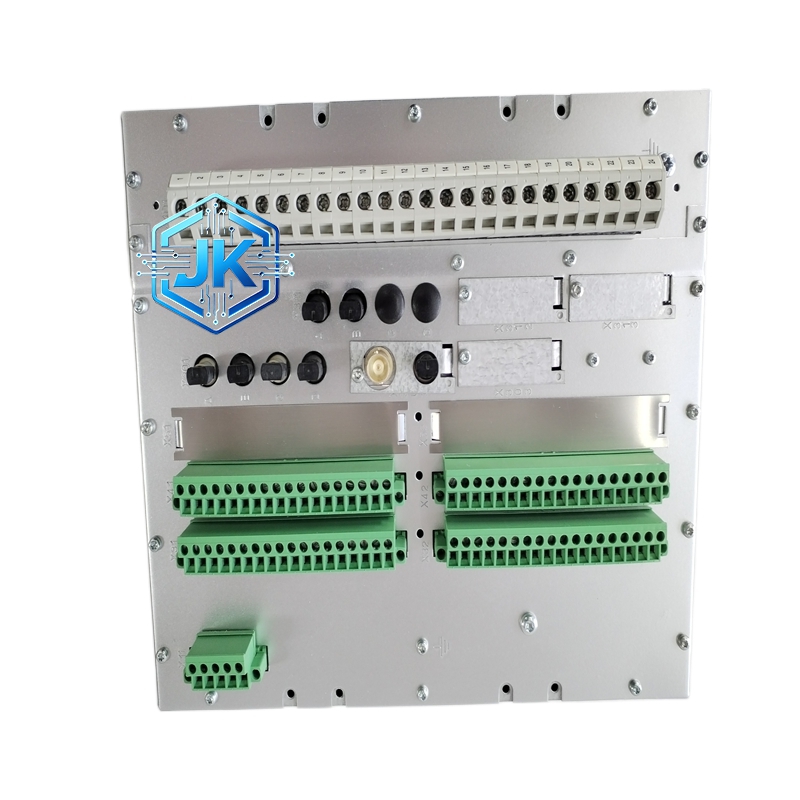

尺寸约265毫米×220毫米×140毫米，重量约2.5千克。正面5.7英寸液晶屏，背面以太网+RS485+光纤+12路I/O。
工作原理：
通过发电机中性点和机端的电流互感器采集电气量，CPU根据发电机运行特性计算各保护量。失磁保护通过实时计算机端阻抗并与整定阻抗圆比较，判断是否失磁。逆功率保护通过检测有功功率方向和大小判断是否需要跳闸。
安装要求：
- 发电机各侧电流互感器变比需在装置中正确设置
- 差动保护的各侧电流需进行相位补偿
- 通信电缆使用屏蔽双绞线，两端接地
- 安装环境温度-10℃至+55℃
使用注意事项：
- 发电机保护对CT要求极高，必须使用D级或TPY级保护级CT
- 差动保护投入前必须进行带负荷测试
- 定期进行保护定值校验
