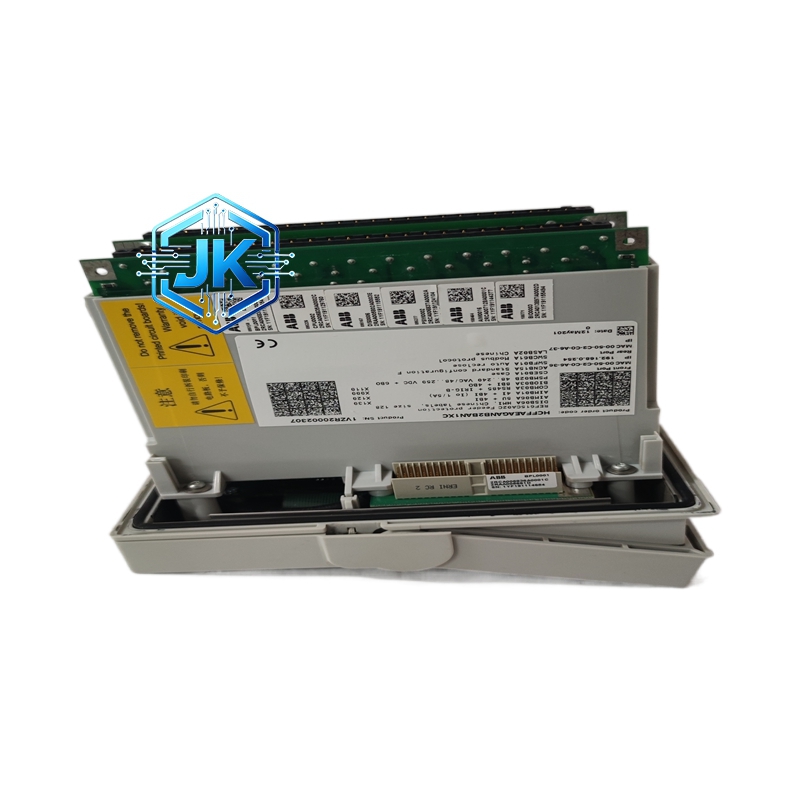

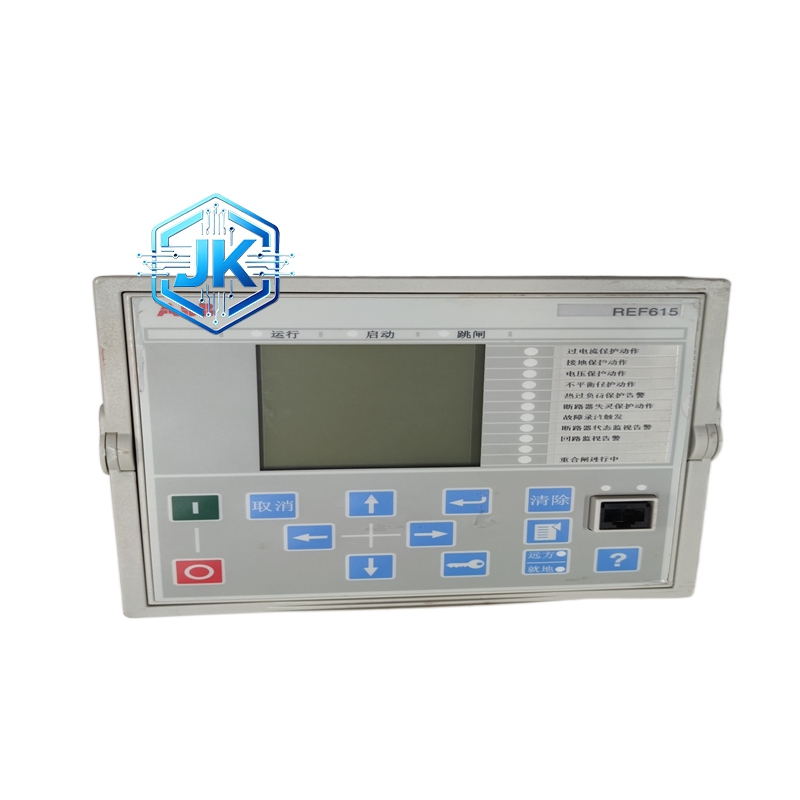

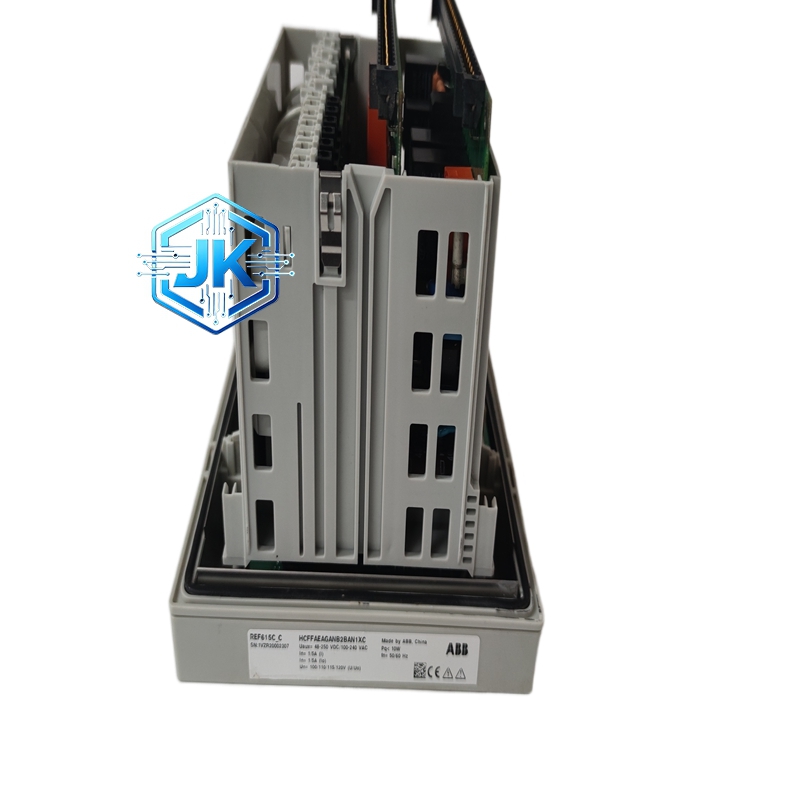

ABB REF615C-C 发电机保护继电器
技术规格：
额定电流：定子回路 5A / 1A（通过 CT 接入），转子回路 1A / 5A。
额定电压：辅助电源 AC/DC 110V / 220V。
差动保护：发电机纵差保护，比率制动，二次谐波制动（防止励磁涌流误动）。
定子接地保护：基波零序电压保护（100% 定子接地），三次谐波电压保护。
转子接地保护：转子一点接地和两点接地保护。
特殊保护：失磁保护（阻抗圆特性）、逆功率保护、过电压保护、失步保护、频率保护。
通信：双以太网口，IEC 61850、DNP3.0、Modbus TCP。
输出：8 组可编程输出继电器。
事件记录：> 1000 条 SOE，故障录波 > 200 帧。
功能特点：
100% 定子接地保护：结合基波零序电压和三次谐波电压两种原理，实现发电机定子绕组 100% 范围内的接地故障检测，无死区。
失磁保护：采用异步阻抗圆特性，能够准确检测发电机失磁故障，并与系统阻抗配合，防止误动。
逆功率保护：检测发电机变为电动机运行的状态（逆功率），及时跳闸保护汽轮机叶片。
转子接地检测：实时监测转子绕组的绝缘电阻，一点接地时报警，两点接地时跳闸。
故障录波：高采样率录波（每周波 80 点），完整记录故障过程，便于分析发电机故障原因。
性能参数：
差动保护动作时间：< 20ms。
失磁保护动作时间：0.5 至 5s 可调。
逆功率保护动作时间：0.1 至 3s 可调。
测量精度：电流 ±0.2%，电压 ±0.2%，功率 ±0.5%。
功耗：< 12W。
工作温度：-25℃ 至 +70℃。
MTBF：> 100,000 小时。
材质构成：
外壳：全封闭压铸铝合金外壳，表面黑色阳极氧化处理。
前面板：钢化玻璃面板，带有防眩光涂层。
端子：镀银铜合金端子，适合长期大电流运行。
内部：模块化插件结构，各功能板卡可独立更换，维护方便。
结构特征：
半机箱尺寸，适合安装在电厂保护屏上。
前面板设有全功能操作面板，支持触摸操作（部分版本）。
背部设有丰富的通信和 I/O 接口。
支持面板嵌入式安装。
工作原理：
REF615C-C 实时采集发电机定子和转子的电气量，通过专用算法计算各种保护特征量。例如，失磁保护通过计算机端阻抗的轨迹，当阻抗落入异步阻抗圆内时判定为失磁故障。定子接地保护通过分析机端零序电压中的基波分量和三次谐波分量来判断接地故障的位置和程度。所有保护动作通过出口继电器驱动发电机出口断路器跳闸。
安装要求：
发电机 CT 的极性和变比必须严格按照保护配置单接线，差动保护对 CT 匹配要求极高。
转子接地保护的信号电缆必须使用高绝缘等级的屏蔽电缆。
辅助电源建议采用 UPS 供电，确保在厂用电中断时保护仍能可靠动作。
继电器安装位置应远离励磁系统和大电流母线，减少电磁干扰。
使用注意事项：
发电机首次并网前必须进行完整的保护带负荷试验，验证所有保护功能正确。
定期检查转子接地保护的绝缘监测回路是否正常。
失磁保护的阻抗定值必须与系统阻抗配合整定，防止正常运行时误动。
故障录波数据应定期导出备份，作为设备状态分析的依据。
