描述

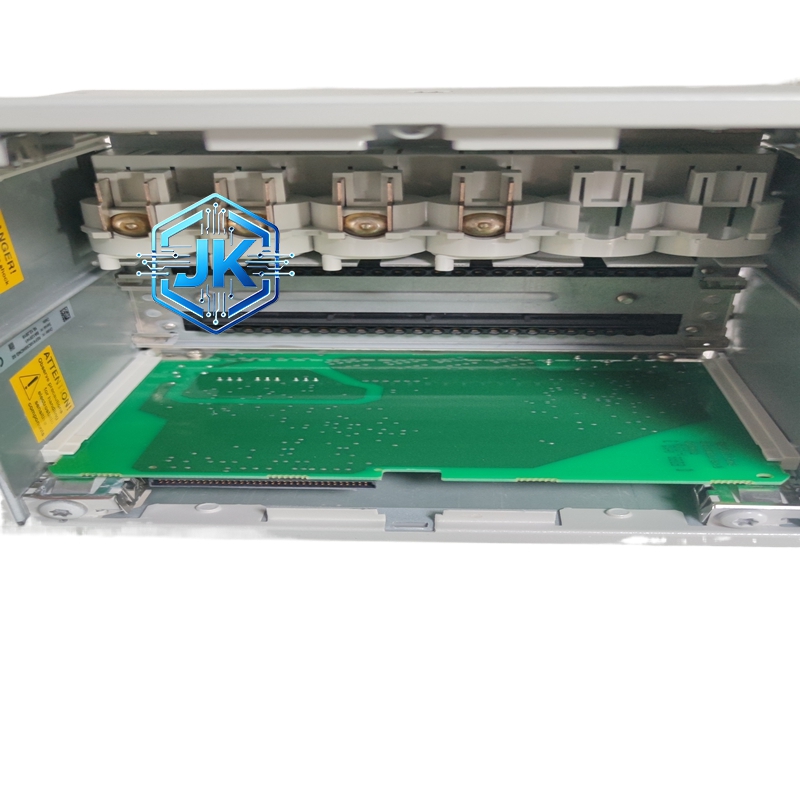

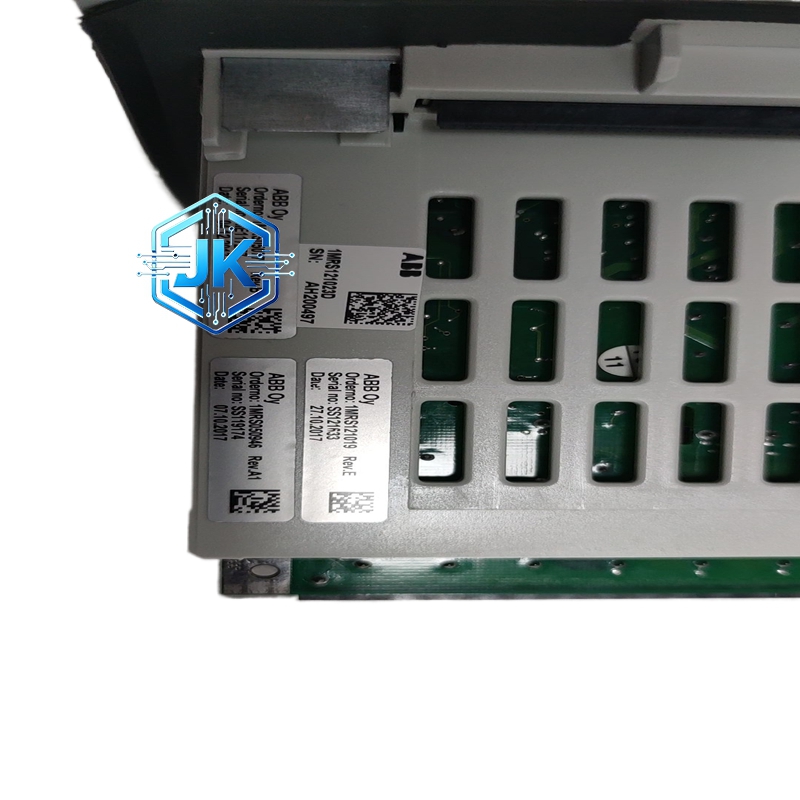

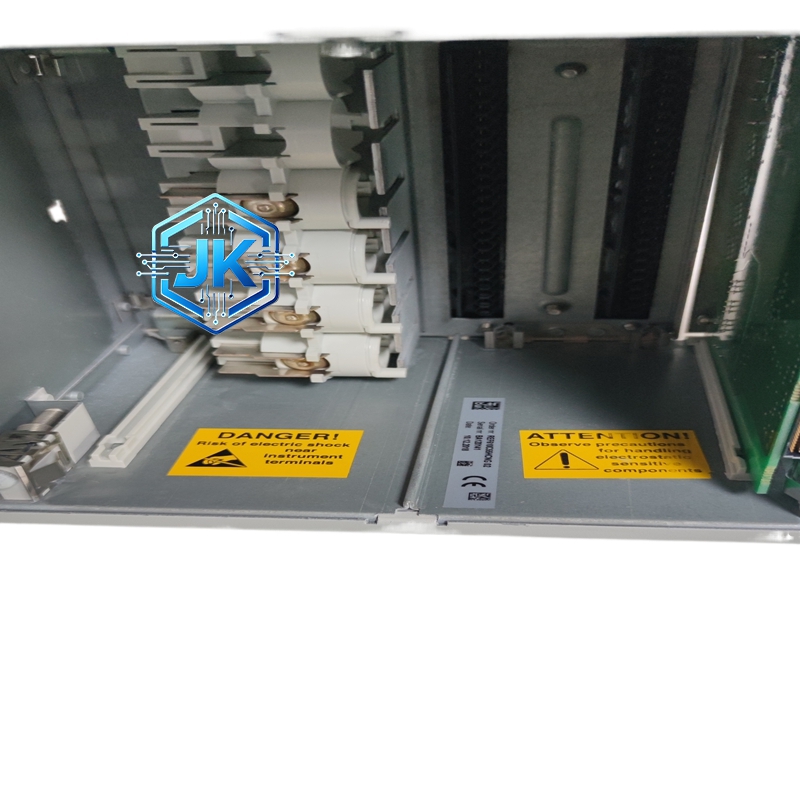

ABB REF610C55HCNG 变压器保护控制装置
技术规格：
- 额定电流： 1 A或5 A（可选）
- 额定电压： 110 V（线电压）
- 测量精度： 电流0.2级，电压0.5级，功率0.5级
- 差动保护： 比率制动差动保护，二次谐波制动（15%至25%可调），五次谐波制动
- 后备保护： 复合电压闭锁过流保护、过负荷保护、过励磁保护（V/Hz）
- 非电量保护： 瓦斯保护、温度保护、压力释放保护（通过二进制输入接入）
- 控制功能： 断路器控制、冷却器控制、有载调压控制
- 通信接口： 1个以太网端口（10/100 Mbps）+ 1个RS485串口
- 二进制输入： 12路（含8路非电量保护专用输入）
- 二进制输出： 6路
- 工作电压： 110 V DC/AC或220 V DC/AC（宽范围）
- 功耗： 小于18 W（典型值）
- 防护等级： IP50（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 比率制动差动保护采用分侧制动特性，有效防止区外故障误动
- 二次谐波制动比可设为15%至25%，适应不同类型变压器
- 过励磁保护基于伏赫兹（V/Hz）算法，保护变压器铁芯
- 完整的非电量保护接口，可直接接入瓦斯继电器、温度传感器等
- 有载调压控制功能，支持升/降/急停操作
- 冷却器控制支持多组冷却器的自动投切
- 内置故障录波和事件记录功能
- HCNG版本特别优化了非电量保护的配置灵活性
性能参数：
- 差动保护动作时间： 小于25毫秒
- 过励磁保护动作时间： 小于100毫秒
- 故障录波采样率： 4000 Hz
- 非电量输入响应时间： 小于10毫秒
- 平均无故障时间（MTBF）： 大于100000小时
材质构成：
- 外壳： 压铸铝合金，表面阳极氧化处理
- 前面板： 防眩光钢化玻璃+铝合金边框
- 端子排： 黄铜镀银，非电量输入端子支持弱电信号（220V DC）
- PCB板： 6层高TG FR-4板材（Tg180）
- 液晶屏： 128×128像素背光LCD
结构特征：
尺寸约为265毫米×220毫米×140毫米，与REF610C11系列兼容。正面设有液晶显示屏和功能按键。背面端子排分为四个区域：模拟量输入区（电流/电压）、二进制输入区（含非电量专用区）、二进制输出区和通信区。HCNG版本在非电量输入区增加了滤波电路，提高了弱信号输入的抗干扰能力。
工作原理：
变压器差动保护通过比较变压器各侧电流的幅值和相位来判断是否发生内部故障。正常运行或区外故障时，各侧电流满足平衡关系，差动电流很小（仅为不平衡电流）。当变压器内部发生故障时，差动电流急剧增大，超过制动特性曲线的动作边界时，CPU发出跳闸指令。二次谐波制动利用励磁涌流中含有大量二次谐波的特点，防止空载合闸时差动误动。
优势亮点：
- 一机多用： 在一个装置中同时实现差动保护、后备保护和非电量保护，节省安装空间
- 高性价比变压器保护： 相比REF543系列，REF610C55价格更低但功能完整
- 非电量保护优化： HCNG版本的滤波电路设计提高了弱信号可靠性
适用行业：
- 110kV至500kV电力变压器的主保护和后备保护
- 发电厂主变压器和启动变压器保护
- 厂用变压器和备用变压器保护
- 需要非电量保护的各种变压器场合
型号系列：
属于ABB REF610系列，C55为变压器保护配置版本。
安装要求：
- 变压器各侧电流互感器的变比和接线组别需在装置中正确设置
- 差动保护的各侧电流需进行相位补偿和零序电流补偿
- 非电量保护的电缆需使用屏蔽电缆，防止干扰误动
- 瓦斯继电器的接线需经重动继电器后接入装置
- 安装环境温度-10℃至+55℃
使用注意事项：
- 变压器差动保护对CT的要求极高，必须使用专用的保护级CT
- 差动保护投入前必须进行六角图测试和带负荷测试
- 非电量保护的定值需根据变压器实际参数整定
- 有载调压控制需与变压器有载调压开关的控制回路正确配合
- N版本无GPS对时功能，如需对时需外接GPS模块
