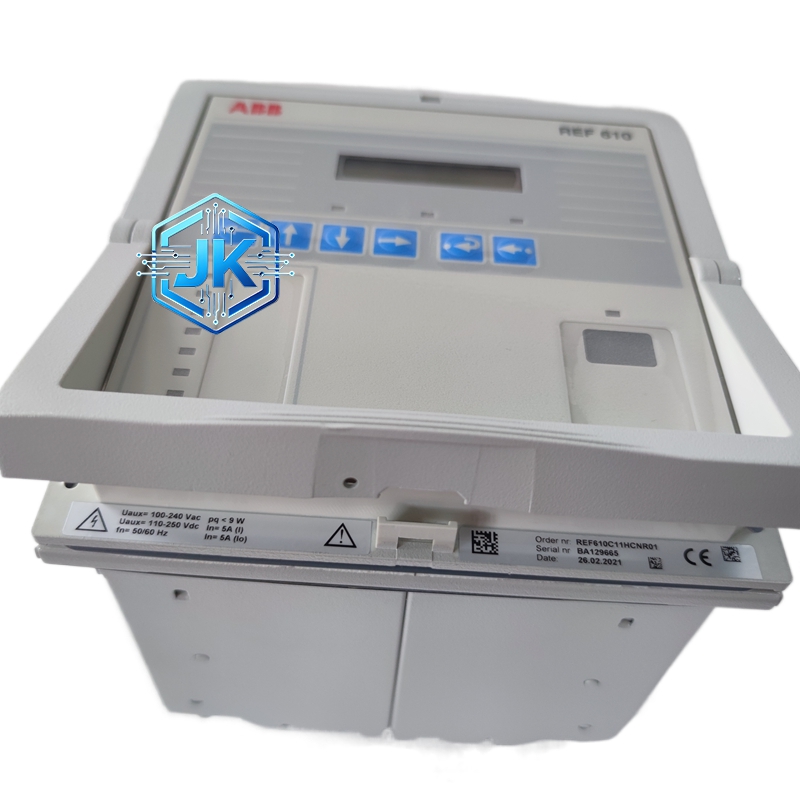

ABB REF610C11HCNR01 线路保护控制装置（R配置版本）
- 技术规格：
- 额定电流： 1 A或5 A（可选）
- 额定电压： 110 V（线电压）
- 测量精度： 电流0.2级，电压0.5级，功率0.5级
- 距离保护： 三段式距离保护（Z1、Z2、Z3），四边形特性
- 过流保护： 三段式定时限/反时限过流保护（I1、I2、I3）
- 接地保护： 零序过流保护、零序方向过流保护
- 自动重合闸： 单相重合闸、三相重合闸、检同期、检无压
- 通信接口： 1个以太网端口（10/100 Mbps）+ 1个RS485串口 + 1个RS485串口（双串口）
- 通信协议： IEC 61850（MMS、GOOSE、SV）+ IEC 60870-5-103/104
- 二进制输入： 8路（可编程）
- 二进制输出： 4路（可编程）
- 工作电压： 110 V DC/AC或220 V DC/AC（宽范围）
- 功耗： 小于15 W（典型值）
- 防护等级： IP50（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 双RS485串口设计，一个用于IEC 61850通信，一个用于IEC 60870-5-103通信，实现双协议同时运行
- 特别集成了中国电力行业标准的保护功能（如小电流接地选线辅助判断）
- 支持远方遥控、遥测、遥信、遥调四遥功能
- 内置故障录波，采样率高达4000 Hz
- 支持就地通过前面板按键和液晶屏进行参数整定和操作
- 支持通过ABB PCM600工具进行远程维护
- R01版本内置了更丰富的中国电网专用功能块（如PT断线检测、CT断线检测等）
性能参数：
- 距离保护动作时间： 小于30毫秒（Z1段）
- 过流保护动作时间： 小于40毫秒（I1段）
- IEC 60870-5-103响应时间： 小于100毫秒
- 双协议同时运行： 互不干扰，数据独立传输
- 平均无故障时间（MTBF）： 大于100000小时
材质构成：
与C11HCNN01完全相同，采用压铸铝合金外壳、钢化玻璃前面板、黄铜镀银端子。R01版本在内部PCB上增加了RS485通信芯片和隔离电路。结构特征：

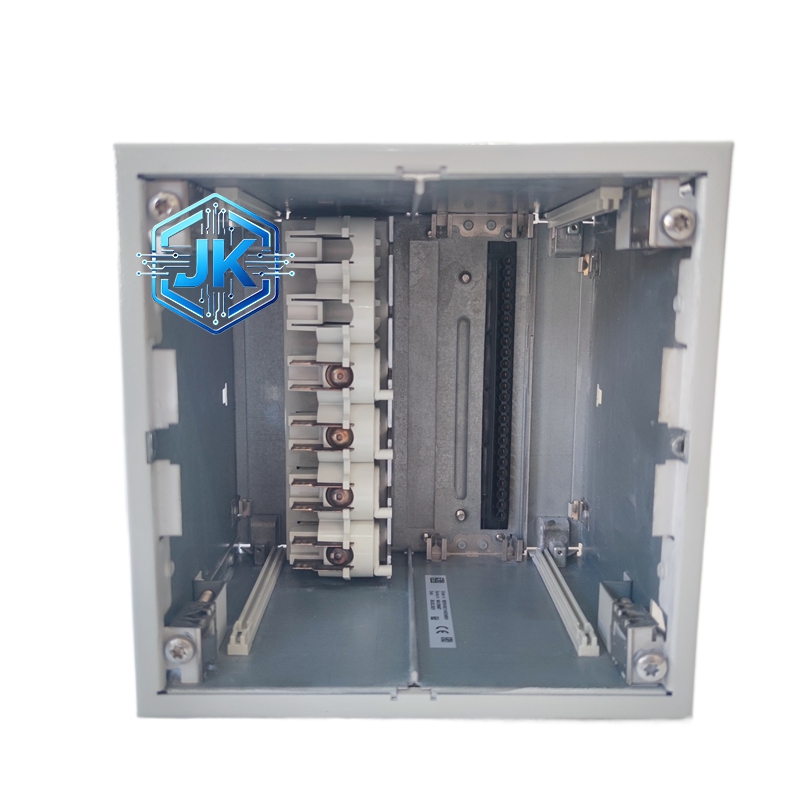

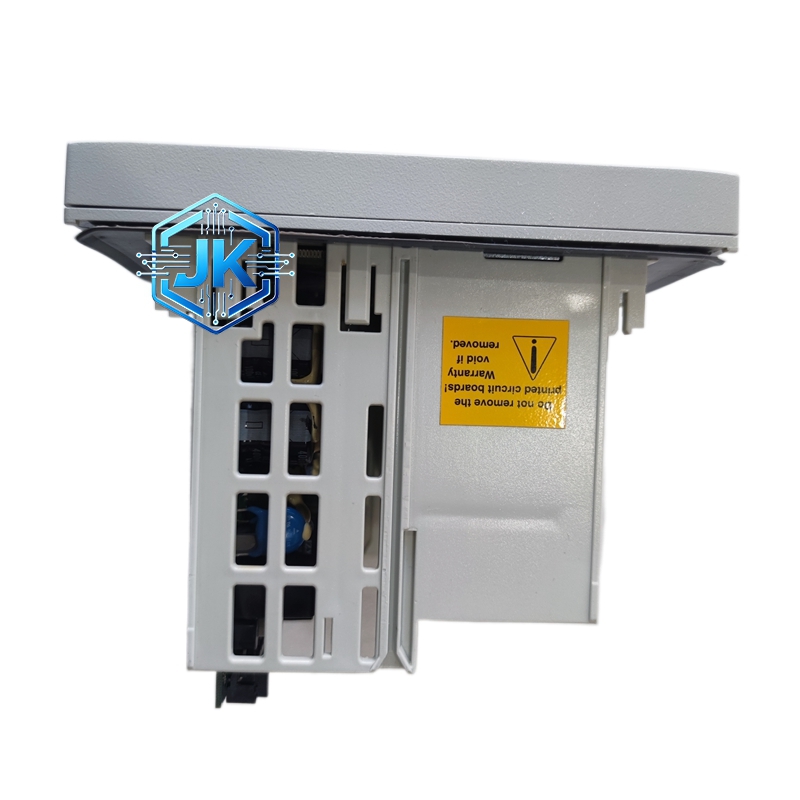

与C11HCNN01硬件外观完全一致。背面接口在C11HCNN01基础上增加了1个RS485串口端子，用于连接传统调度系统。正面液晶屏默认显示中文菜单（R版本特有）。工作原理：
保护算法与C11HCNN01完全相同。双串口通信模块独立工作，以太网端口处理IEC 61850协议数据，第一个RS485串口处理GOOSE/SV数据，第二个RS485串口处理IEC 60870-5-103/104协议数据。CPU通过通信调度器确保两个协议的数据包不会相互冲突。优势亮点：
- 双协议兼容： 同时支持IEC 61850和IEC 60870-5-103，无需额外配置网关
- 中国市场优化： 内置中国电网专用功能，减少二次开发工作量
- 无缝替换： 与C11HCNN01硬件100%兼容，升级时仅需更换固件
适用行业：
- 中国110kV至500kV配电网的线路保护
- 需要同时对接新旧调度系统的改造项目
- 城市电网改造和智能化升级
- 工业企业自备电厂的出线保护
型号系列：
属于ABB REF610系列，R01为双通信协议配置版本。安装要求：
- 与C11HCNN01安装要求相同
- RS485通信电缆（用于103/104协议）需使用屏蔽双绞线，最长1200米
- 两个RS485串口需分别设置不同的站地址，避免地址冲突
- 电流互感器二次侧必须有且仅有一个接地点
- 接地电阻需小于4欧姆
使用注意事项：
- R01版本与NN01版本固件不通用，切勿混用
- 双RS485串口的通信参数（波特率、站地址、数据位等）需分别正确配置
- 中国电网专用功能需在工程师工具中正确启用
- 定期进行保护定值校验，确保与电网运行方式匹配
- 双协议同时运行时需监控通信负载，避免数据拥堵
