描述

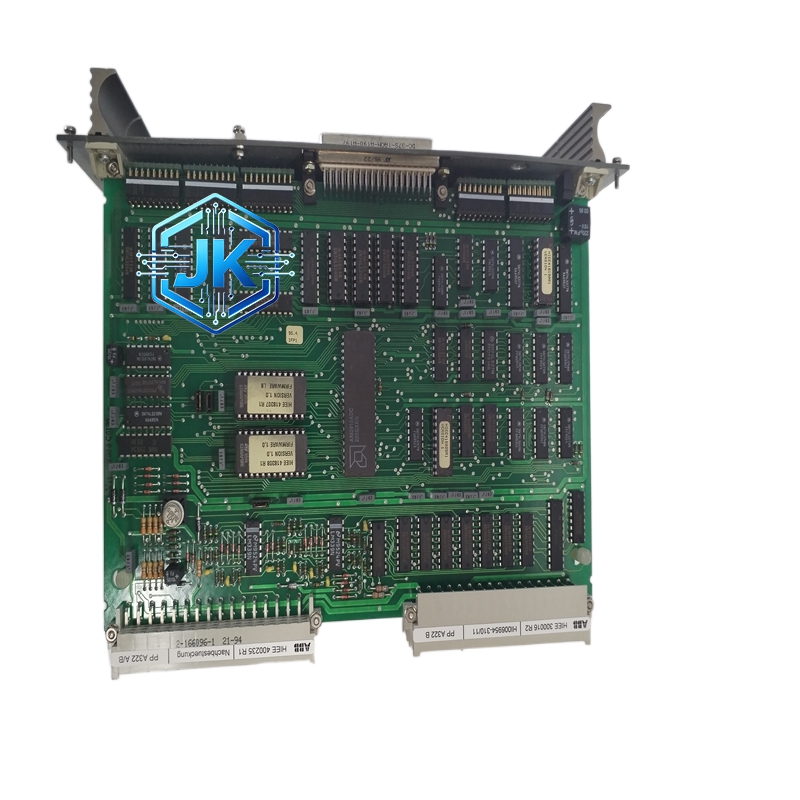

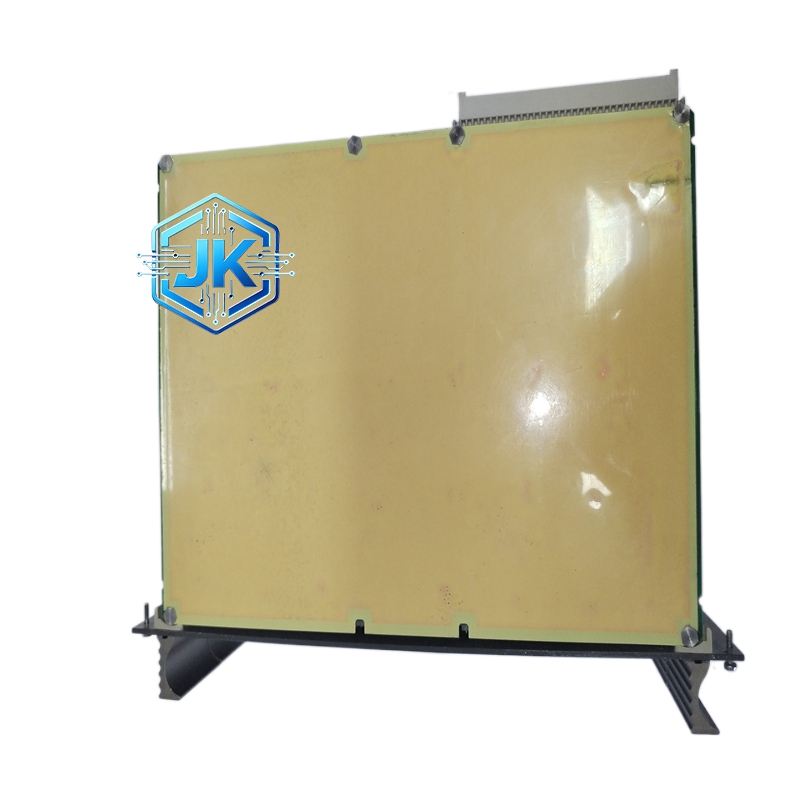

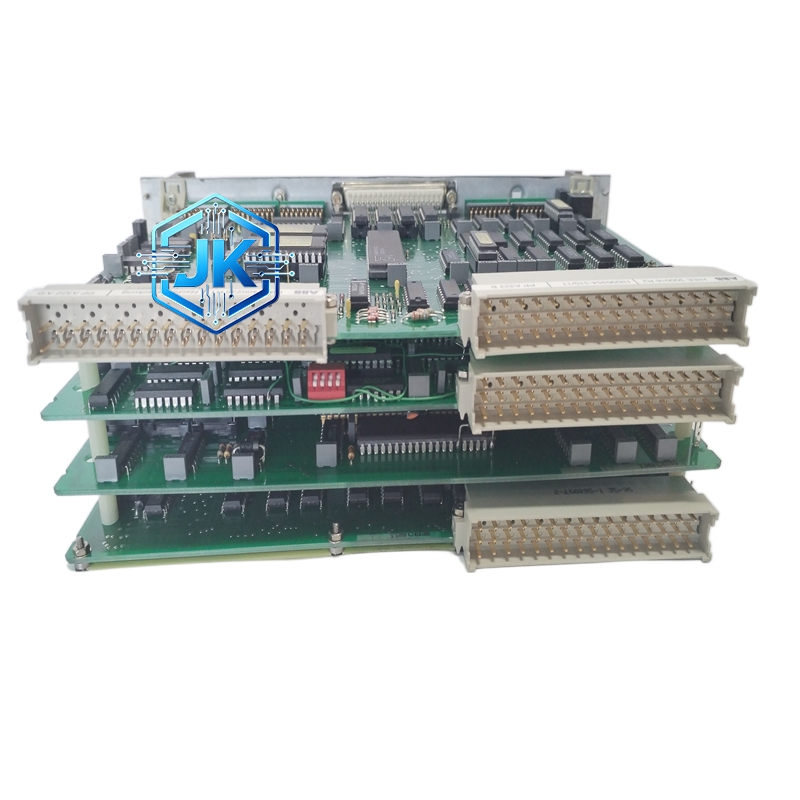

ABB PPA322B AC 800M系列模拟量专用电源模块
技术规格：
- 输入电压范围： 190 V AC至264 V AC
- 输入频率： 47 Hz至63 Hz
- 主输出电压： 24 V DC（可调节范围20.4 V至28.8 V）
- 主输出电流： 最大8 A
- 参考电压输出： 10.000 V DC（精度±0.01%）
- 参考电压输出电流： 最大50 mA
- 额定输出功率： 192 W（主输出）+ 0.5 W（参考输出）
- 效率： 大于85%
- 纹波与噪声（主输出）： 小于50 mV（峰峰值）
- 纹波与噪声（参考输出）： 小于1 mV（峰峰值）
- 温度系数： 小于2 ppm/℃（参考电压）
- 工作温度范围： 0℃至+55℃
- 模块尺寸： 约120 mm × 100 mm × 40 mm
功能特点：
- 内置高精度基准电压源，输出10.000V参考电压，精度达±0.01%
- 参考电压温度系数小于2 ppm/℃，确保全温度范围内测量精度
- 主输出和参考输出完全电气隔离，互不干扰
- 参考输出设有独立的过流保护和短路保护
- 前面板设有4个LED指示灯和1个参考电压测试端子
- 支持ABB System 800xA的远程校准功能
- 适用于所有需要高精度模拟量测量的场合
应用场景：
- 需要高精度温度测量的热电偶/热电阻输入通道
- 需要高精度压力变送器供电的场合
- 需要高精度流量计信号调理的场合
- 实验室和计量室的精密测量系统
- 对模拟量测量精度要求极高的过程控制系统
材质构成：
- PCB板：6层高精度FR-4板材，基准电压部分采用独立屏蔽层
- 外壳：阻燃ABS工程塑料
- 基准电压源：LTZ1000A超高精度基准芯片，年漂移小于2 ppm
- 滤波电容：日本Nippon Chemi-Con低ESR电容
- 参考输出端子：镀金铍铜弹簧触点，接触电阻小于1 mΩ
结构特征：
与PP846尺寸完全相同，可直接替换。正面额外设有一个参考电压测试端子，方便现场校准。背面设有主输出端子和参考输出端子两组独立端子。
工作原理：
主输出采用标准开关电源拓扑，提供24V直流供电。参考电压部分采用LTZ1000A基准芯片，配合精密电阻分压网络和温度补偿电路，输出10.000V高精度基准电压。基准电压电路与主输出完全隔离，采用独立的线性稳压器供电，确保主输出的开关噪声不影响参考电压精度。
安装要求：
- 安装在远离大功率开关设备的位置，避免电磁干扰
- 参考电压输出线缆需使用屏蔽双绞线，屏蔽层单端接地
- 参考电压负载不得超过50 mA
- 模块需与被供电的模拟量I/O模块尽量靠近安装，减少线路压降
使用注意事项：
- 参考电压输出严禁短路，否则会损坏基准芯片
- 参考电压输出线缆不要与动力电缆平行走线，间距大于200 mm
- 定期使用标准电压表校准参考电压输出，建议每年一次
- 模块更换时需同时更换基准电压部分的校准参数
