描述

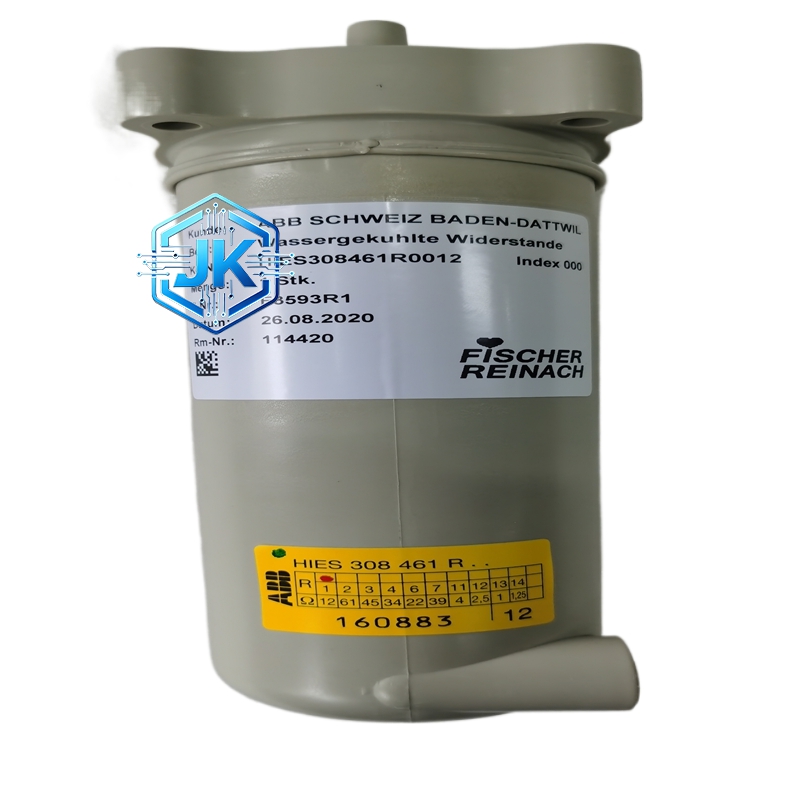

ABB HIES308461R0012 2.5Ω 水冷制动电阻
- 额定阻值：2.5Ω
- 额定功率：5kW（连续），峰值功率 50kW（10 秒）
- 最大工作电流：150A
- 最大工作电压：AC230V
- 冷却方式：强制水冷（冷却水温度 5℃~35℃）
- 冷却接口：DN15-DN25 标准法兰接口
- 工作环境温度：0℃~+70℃
- 存储温度：-40℃~+85℃
- 防护等级：IP54
- 尺寸：约 400mm×100mm×80mm
- 重量：约 3.5kg
- 材质：镍铬合金电阻丝 + 氧化铝绝缘层 + 不锈钢外壳
- 高效水冷散热：水冷散热效率是风冷的 5-10 倍，可承受更高功率密度，适配大功率高频制动
- 高能量承受：短时峰值功率可达 50kW（10 秒），适配电机大惯性负载急停、频繁启停
- 低电感设计：电感量＜1μH，适配变频器高频开关工况，抑制电压尖峰
- 耐腐蚀耐用：不锈钢外壳 + 镍铬合金电阻丝，耐水腐蚀、耐高温，使用寿命长
- 模块化扩展：支持多台电阻并联，扩展制动功率，适配超大功率传动系统
- 密封防水设计：全密封结构，防止冷却水渗漏，保障电气安全
热效率≥90%，水温升高≤5℃（额定流量），短时过载能力 300% 额定功率（10 秒），绝缘耐压 AC2000V，长期连续运行无过热、无渗漏，适配各类中高压变频器制动需求。
外壳采用304 不锈钢密封壳体，内部核心发热元件为镍铬合金电阻丝，填充氧化铝绝缘导热材料；两端密封采用耐高温橡胶密封圈，冷却管路为无缝不锈钢管，整体耐腐蚀、耐高温、防水密封。
圆柱形密封一体化结构，两端分别设置冷却水管接口、电气接线端子；外壳表面光滑防腐，内部电阻丝均匀排布，导热填充材料紧密压实；整体结构紧凑，安装便捷，适配控制柜或设备旁固定安装。
变频器驱动电机减速、停机、反向运转时，电机进入发电状态，产生再生电能涌入直流母线，导致母线电压升高；制动电阻通过变频器制动单元接入母线，将多余再生电能转化为热能；水冷系统持续循环冷却水，快速带走电阻产生的热量，稳定母线电压，保护变频器功率器件不受损坏。
水冷散热效率极高，适配大功率、高频制动工况；低电感设计，适配高频变频器；耐腐蚀密封结构，防水防漏，安全可靠；短时过载能力强，适配大惯性负载；模块化扩展，适配不同功率需求；工业级耐用设计，使用寿命长。
冶金轧机、矿山卷扬机、港口起重机、大型风机水泵、电梯传动、轨道交通牵引、新能源发电变流器、大功率工业变频器传动系统。
采用垂直或水平固定安装，安装位置预留冷却水进出管路空间；冷却水管路连接牢固，无渗漏，进水温度控制在 5℃~35℃；电气接线区分正负极，接线紧固；远离易燃易爆物品，预留散热空间。
运行时冷却水必须保持循环，严禁无水干烧；定期检查冷却水管路有无堵塞、渗漏；避免超峰值功率、超时间过载运行；长期停机时，排空内部残留冷却水，防止冻裂；拆装检修前必须切断变频器电源，静置放电后操作。
