描述

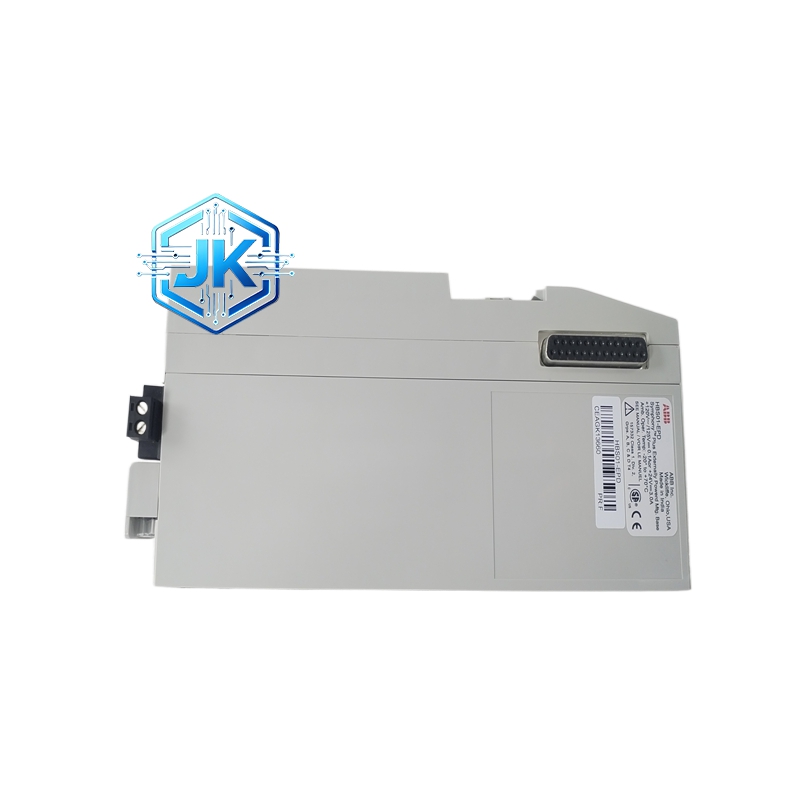

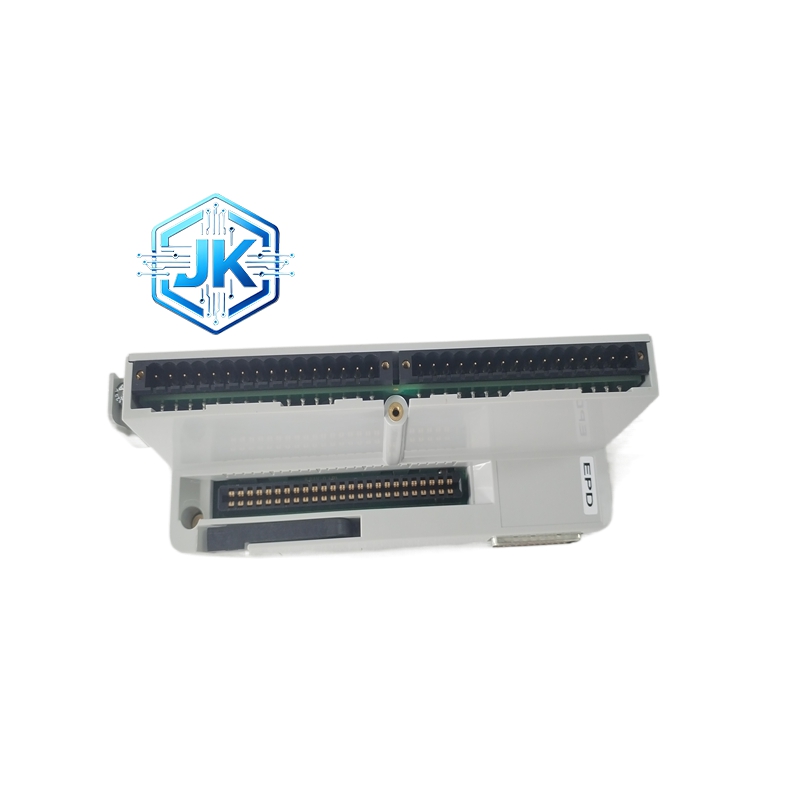

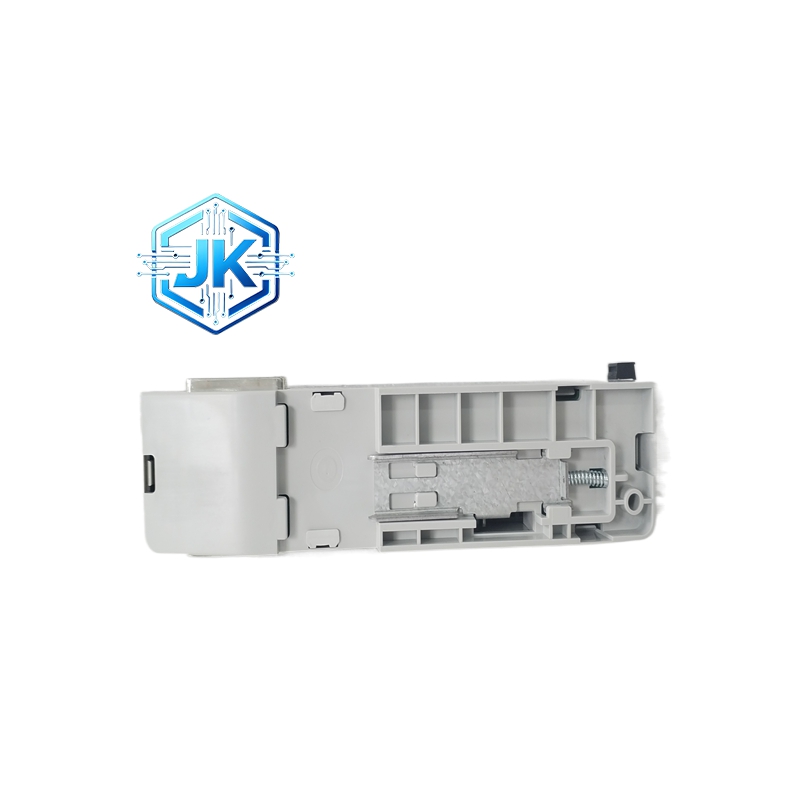

ABB HBS01-EPD Symphony Plus 系统单模块水平安装底座
- 适用系统：ABB Symphony Plus 分布式控制系统
- 安装方式：水平 DIN 导轨安装 / 控制柜底板固定
- 适配模块类型：AI01、AI02、AO01、DI01、DO01、PI01 等 Symphony Plus 标准 I/O 模块
- 电源接入：外部 24VDC 电源输入，系统背板供电隔离
- 信号端子：2×8 路可插拔信号端子（5mm 间距）
- 模块固定：卡扣式快速固定，支持热插拔
- 额定工作电压：24VDC ±10%
- 工作环境温度：-25℃~+70℃
- 防护等级：IP20
- 尺寸：约 483mm×351mm×130mm
- 重量：约 0.29kg
- 稳定安装支撑：水平底座设计，为单模块提供牢固安装平台，抗震防松，适配工业震动工况
- 集成电气连接：内置背板电路，实现模块与系统信号、电源无缝对接，简化布线
- 外部电源接入：支持外部 24VDC 独立供电，与系统背板供电隔离，保障模块供电稳定
- 快速安装拆卸：卡扣式固定结构，模块可快速插拔，支持热插拔，运维便捷
- 可插拔端子：2×8 路可插拔信号端子，接线便捷，故障时无需拆线即可更换模块
- 兼容性强：适配 Symphony Plus 系统全系列标准 I/O 模块、通信模块、控制模块
接触电阻≤0.01Ω，绝缘电阻≥1MΩ（500VDC），抗震等级达到工业 A 级，支持长期不间断运行，插拔寿命≥1000 次，端子接线牢固无松动，电气连接稳定可靠。
底座主体采用高强度阻燃 ABS 工程塑料，内置导电铜排、镀金接触触点、阻燃绝缘隔板；端子为耐高温阻燃材质，卡扣为弹性耐磨工程塑料，整体防潮、防尘、耐老化，适配工业恶劣工况。
长方体水平底座结构，底部预留 DIN 导轨卡槽与固定孔位；正面设置模块安装卡扣、信号端子排；背部集成电源接入端子、系统对接触点；整体结构规整，模块安装对位精准，布线空间充足。
底座固定于控制柜 DIN 导轨或底板后，接入外部 24VDC 电源；模块水平对位放入底座，卡扣自动锁紧，模块背部触点与底座镀金触点紧密贴合，实现电源、信号的电气连接；现场线缆接入底座可插拔端子，通过底座内部电路传输至模块，完成模块供电与信号交互。
原厂适配 Symphony Plus 系统，兼容性完美；水平安装设计，节省控制柜垂直空间；卡扣式热插拔，运维高效；集成电气连接，简化布线，减少故障点；外部独立供电，保障模块运行稳定；材质坚固耐用，抗震耐老化，使用寿命长。
电力火电、新能源电站、石油化工、水处理自动化、冶金重工、水泥建材、造纸工业、大型厂区集中监控 DCS 系统。
采用 DIN 导轨水平安装或控制柜底板螺丝固定，安装位置保持水平，无倾斜；底座固定牢固，无松动；外部 24VDC 电源接线区分正负极，接线紧固；信号线缆接入端子时，线芯剥露长度适中，避免短路。
安装前检查底座触点有无氧化、变形；严禁带电插拔模块，避免触点烧蚀；定期检查卡扣弹性、端子接线松紧；避免底座表面沾染油污、导电粉尘；禁止超额定电压接入外部电源。
