描述

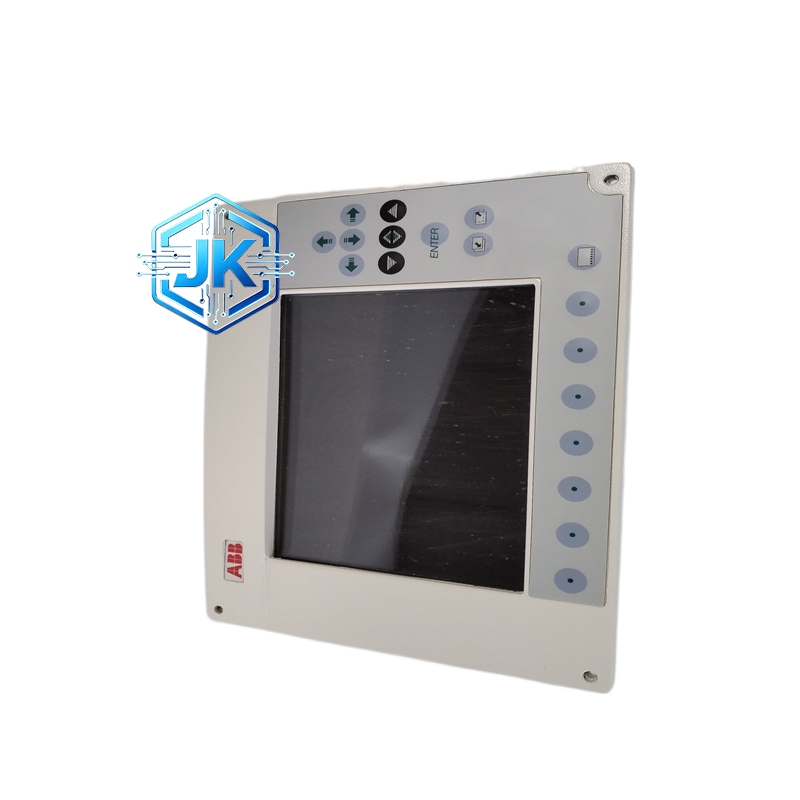

ABB GOP1 7 英寸彩色人机界面（HMI）操作面板
- 屏幕尺寸：7 英寸 彩色 TFT 触摸屏
- 显示分辨率：800×480 高分辨率
- 触摸类型：电阻式触摸屏，支持戴手套操作
- 显示亮度：400cd/㎡，可调节，适配强光环境
- 工作电压：24VDC ±10%，功耗≤25W
- 通信接口：以太网（RJ45）、RS-232、USB2.0
- 支持协议：Profinet、Modbus TCP/RTU、ABB 专有协议
- 工作环境温度：-20℃~+70℃
- 存储温度：-40℃~+60℃
- 防护等级：前面板 IP65，背部 IP20
- 尺寸：约 220mm×150mm×45mm
- 重量：约 1.2kg
- 高清触控交互：7 英寸彩色大屏，触摸响应灵敏，支持中文 / 英文多语言显示，界面直观易操作
- 多协议通信：兼容多种工业通信协议，可与 ABB 及第三方 PLC、变频器、仪表无缝通信
- 实时监控与控制：实时显示设备运行参数（温度、压力、转速、电流），支持参数修改、启停控制、连锁操作
- 故障报警与追溯：实时显示故障代码、报警信息，支持历史故障记录存储与查询，便于故障排查
- 数据记录与导出：可存储生产数据、运行日志，支持通过 USB 导出数据，适配生产追溯需求
- 宽温抗震设计：耐受 – 20℃~+70℃极端温度，抗震抗冲击，适配工业现场震动、粉尘环境
性能参数
屏幕响应时间≤15ms，触摸精度≤±1mm，通信数据刷新速率≤100ms，支持同时连接 32 台现场设备，历史故障记录可存储 1000 条，数据存储时间≥1 年，支持程序在线升级，长期连续运行稳定无卡顿。
前面板采用高强度防刮钢化玻璃 + 阻燃 ABS 工程塑料，背部外壳为耐高温阻燃塑料；内部搭载工业级显示驱动芯片、通信处理器、大容量存储芯片；触摸层为耐磨电阻式触控膜，接口为镀金防锈材质，整体防潮防尘。

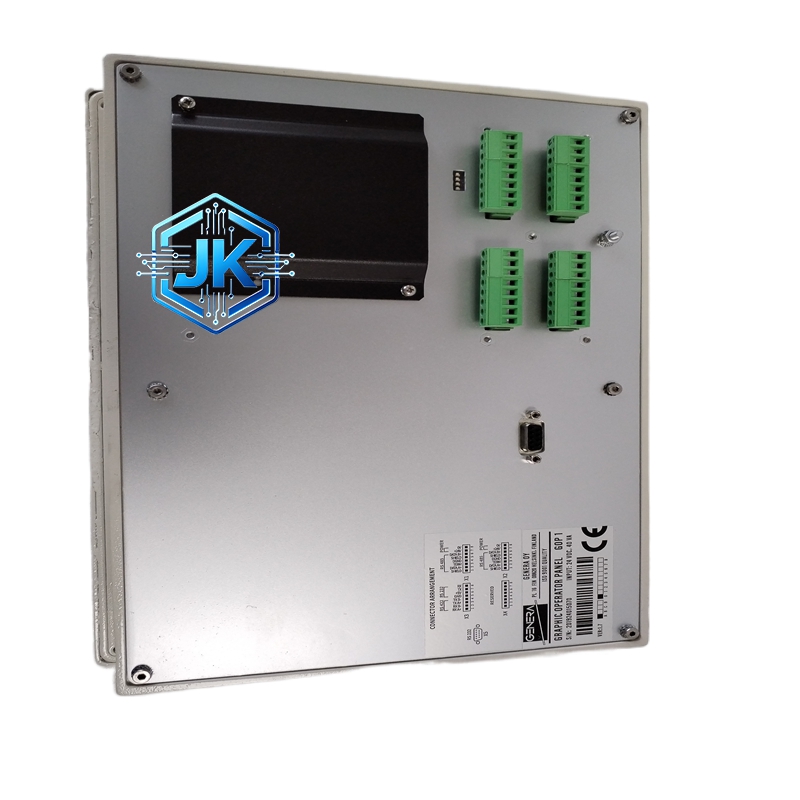

壁挂式 / 嵌入式两用结构，前面板平整密封，IP65 防护可抵御粉尘、溅水；背部集成通信接口、电源接口、USB 接口；机身两侧预留安装孔位，适配控制柜面板开孔安装或墙面壁挂安装；整体轻薄紧凑，安装便捷。
接通 24VDC 电源后，屏幕点亮并启动内置程序，通过通信接口与主控系统建立连接；实时接收主控系统下发的设备运行数据、状态信息，转换为可视化界面显示；操作人员通过触摸屏幕下发控制指令、修改工艺参数，指令经通信接口回传至主控系统，实现人机双向交互；同时实时监测设备故障，触发报警并记录故障信息，辅助运维排查。
原厂适配 ABB 控制系统，兼容性完美无故障；7 英寸高清大屏，触摸操作便捷，多语言适配；工业级防护设计，适配恶劣工况；多协议通信，组网灵活；数据记录与故障追溯功能完善，提升运维效率；宽温运行，稳定性强，使用寿命长。
工业自动化生产线、数控机床、包装机械、食品饮料加工、水处理设备、暖通空调控制、新能源设备、小型化工装置、楼宇自控系统。
支持控制柜面板嵌入式安装（开孔尺寸约 210mm×140mm）或墙面壁挂安装；安装位置避免阳光直射、高温烘烤、强震动区域；背部预留≥10cm 空间用于接线与散热；通信线路采用屏蔽线缆，远离动力电缆。
严禁使用尖锐硬物划伤触摸屏表面；避免屏幕长时间处于高亮状态，延长使用寿命；设备断电后静置 1 分钟再插拔线缆；定期用干软布擦拭屏幕表面粉尘油污；禁止在潮湿、淋雨环境露天使用；程序升级时严禁断电。
