描述

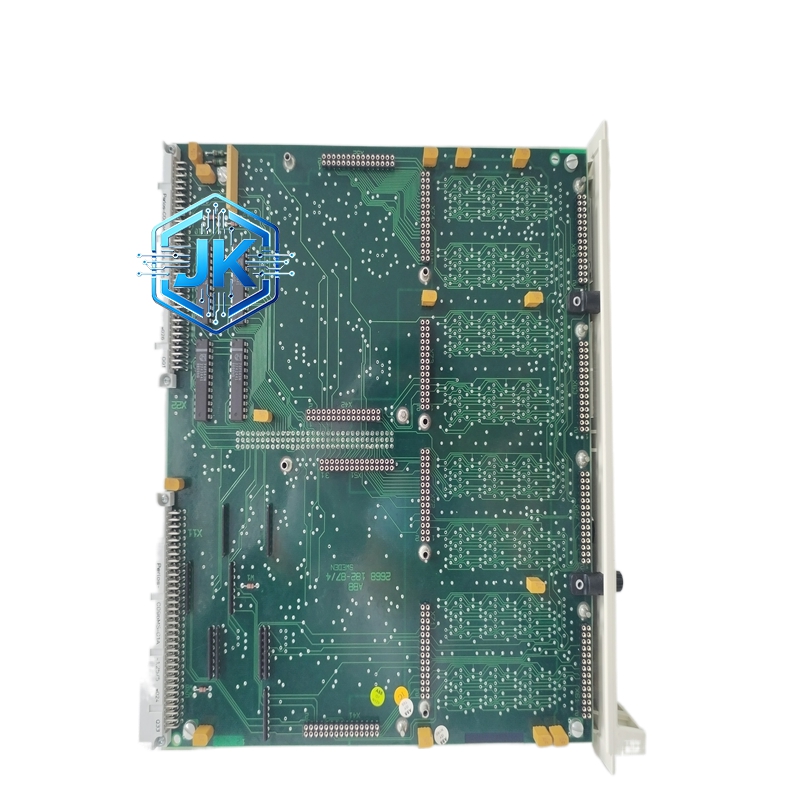

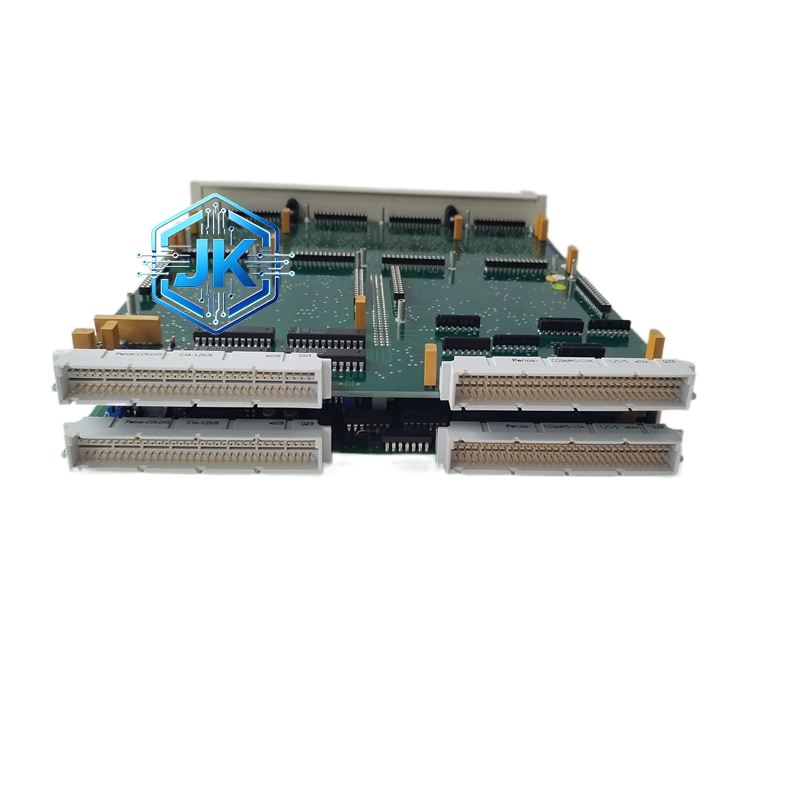

ABB DSPC170 工业控制系统核心 CPU 模块
技术规格
- 处理器：32 位 RISC 架构，主频 400MHz。
- 内存：程序内存 8MB，数据内存 1MB。
- 存储：内置 4MB Flash，支持程序掉电保存。
- 系统总线：支持 ABB MasterBus、FieldBus 总线协议。
- 通信接口：以太网（TCP/IP）、Profibus DP、Modbus RTU、RS-232/RS-485。
- I/O 扩展：支持扩展至数百路数字 / 模拟 I/O 通道。
- 供电：24VDC±10%，功耗≤15W。
- 工作温度：-40℃~+70℃；存储温度：-50℃~+85℃。
- 尺寸：160mm×120mm×45mm；重量：0.8kg。
- 防护等级：IP20；认证：CE、UL、IEC 61131-2。
功能特点
- 高性能 32 位处理器，逻辑运算速度快，复杂控制程序执行无卡顿。
- 多协议通信兼容，无缝对接第三方设备与上位监控系统。
- 支持冗余配置，双 CPU 模块热备份，故障自动切换，系统零停机。
- 内置实时时钟（RTC），支持事件记录、故障时间戳追溯。
- 支持在线程序下载、调试、修改，无需停机，运维便捷。
应用场景
- 电力能源：火电 / 水电 / 新能源电站主控系统、电网调度控制。
- 石油化工：炼化一体化装置、反应釜控制、精馏塔过程控制。
- 冶金钢铁：高炉控制、轧机自动化、连铸生产线主控。
- 水泥建材：窑炉控制、磨机自动化、生产线集中监控。
- 水处理：大型污水处理厂、自来水厂全厂自动化控制。
性能参数
- 程序执行周期：最小 1ms，可适配高速闭环控制。
- 数据处理能力：每秒处理≥10000 个 I/O 点数据。
- 通信响应速度：以太网通信延迟≤5ms，Profibus DP 响应≤3ms。
- 长期稳定性：连续运行无程序死机、无数据丢失。
材质构成
- 基板：高刚性军工级玻纤 PCB 板，加厚铜线路，抗氧化镀金触点。
- 核心元件：进口 32 位 RISC 处理器、工业级 Flash 芯片、高速缓存芯片、通信处理芯片。
- 外壳：阻燃工程塑料框架，绝缘防护、抗老化、抗震动。
- 背板接口：镀金高密触点，耐磨、防氧化、接触电阻小。
结构特征
- 标准 CPU 长卡式结构，适配 ABB 标准 DCS 机架，水平安装。
- 正面分区布置电源灯、运行灯、故障灯、通信状态灯，直观显示运行状态。
- 后端为系统背板对接接口、通信接口（以太网 / 串口）。
- 内部元器件分层布局，核心运算区与通信区分开，电磁屏蔽性能优异。
工作原理
模块通电后初始化系统程序，执行用户编写的控制逻辑程序；通过系统总线采集 I/O 模块现场数据，经处理器运算处理后，生成控制指令下发至 I/O 模块驱动执行器；同时通过通信接口与上位机、第三方设备交互数据，实现远程监控、程序调试、数据归档，统筹整套自动化系统运行。
优势亮点
- 高性能处理器 + 大内存，适配复杂控制逻辑与大数据量处理。
- 多协议通信 + 冗余设计，系统兼容性强、可靠性高。
- 在线调试 + 故障追溯，运维便捷，大幅降低停机时间。
- 工业级宽温设计，适配恶劣工况，使用寿命长。
适用行业
电力能源、石油化工、冶金钢铁、水泥建材、水处理、造纸印刷、制药、食品加工、大型制造业、城市公用设施。
安装要求
- 水平嵌入 ABB 标准 DCS 机架指定 CPU 插槽，锁紧卡扣，背板触点紧密贴合。
- 环境温度控制在 – 40℃~+70℃，通风良好，远离发热设备。
- 通信线缆采用工业屏蔽网线 / 串口屏蔽线，单独布线远离动力电缆。
- 安装环境无粉尘、无腐蚀性气体、无强电磁干扰。
使用注意事项
- 严禁带电插拔 CPU 模块，防止接口烧毁、程序丢失。
- 定期备份程序与数据，避免故障时数据丢失。
- 模块断电后静置 5 分钟再拆装，防止残留电荷电击。
- 禁止非专业人员修改系统参数或程序，避免控制逻辑错乱。
