描述

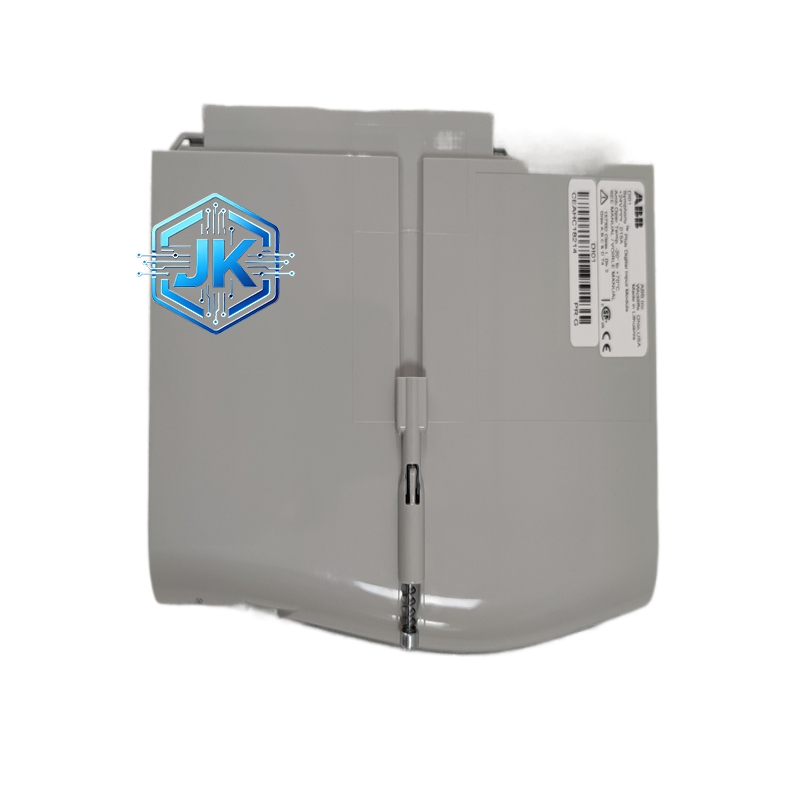

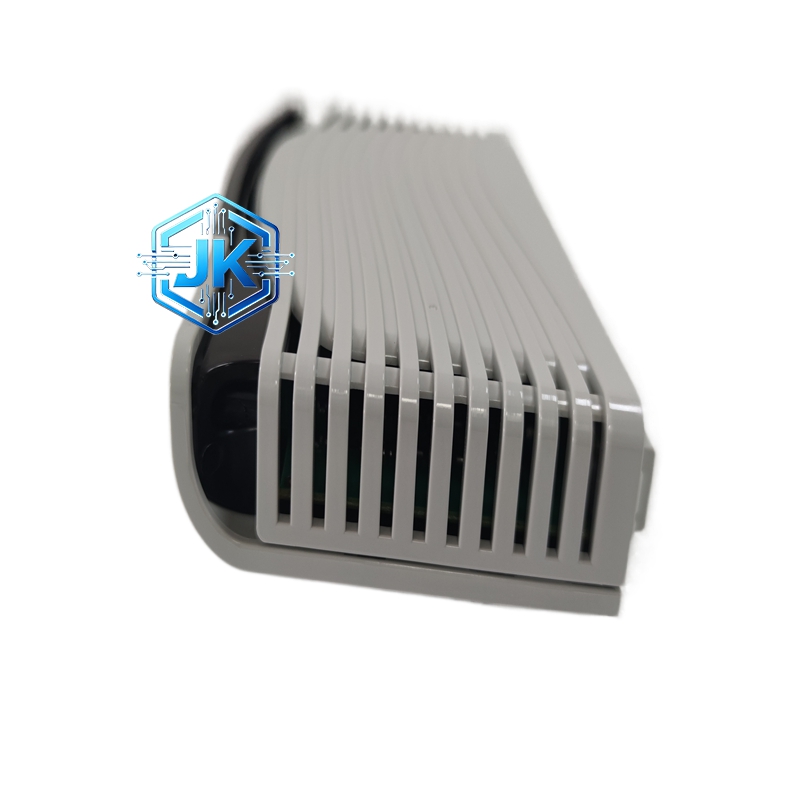

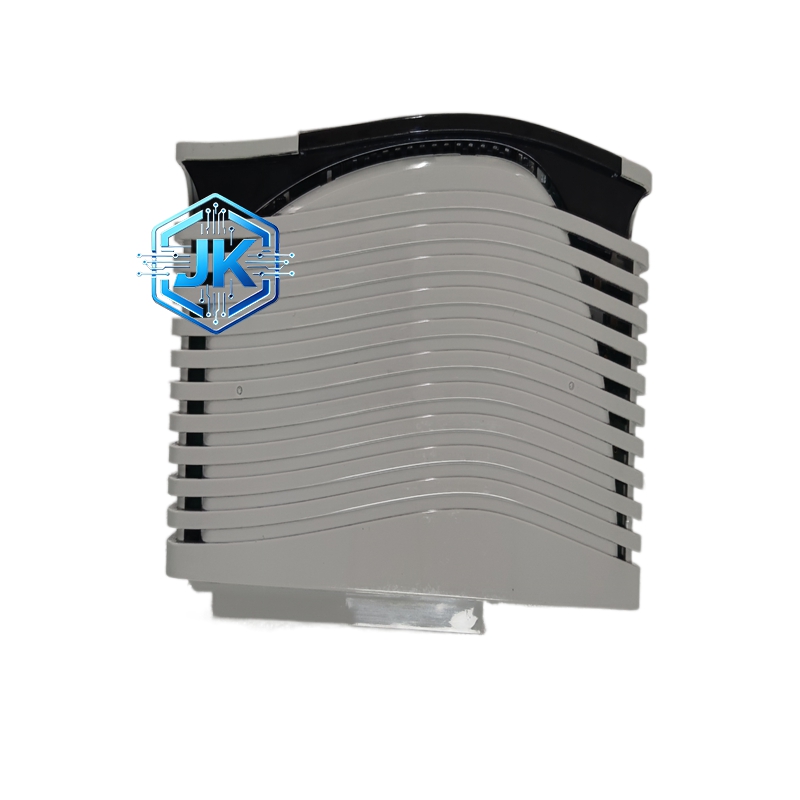

ABB DI01 数字量输入模块
技术规格
- 型号：DI01
- 输入通道数量：16 路独立数字量输入
- 输入信号类型：24VDC（NPN/PNP 兼容）、110VAC
- 额定输入电压：DC 24V±10% / AC 110V±10%
- 输入电流：DC 24V 时7mA / 通道；AC 110V 时5mA / 通道
- 输入响应时间：≤1ms（快速采集）
- 输入滤波时间：0.1ms~20ms（软件可调）
- 电气隔离：每通道独立光电隔离（隔离电压 AC2500V）
- 工作电压：DC 24V（模块供电）
- 工作温度：-20℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20
- 模块尺寸：120mm×80mm×30mm
- 安装方式：标准 DIN 导轨安装 / 机架插槽安装
- 通信接口：背板总线（适配 ABB PLC/DCS 系统）
功能特点
- 16 路独立采集：16 路通道完全独立，单通道故障不影响其他通道
- 宽电压兼容：同时支持24VDC 直流信号、110VAC 交流信号，适配多种现场设备
- 光电隔离防护：每通道独立光电隔离，隔绝现场干扰、高压串入，保护主控系统
- 输入滤波可调：软件设置滤波时间，滤除现场抖动、杂波干扰，信号稳定
- 状态指示灯：每通道配备LED 状态灯，亮 = 导通、灭 = 断开，直观显示输入状态
- 热插拔支持：支持带电插拔，无需停机即可更换模块，不影响系统运行
- 过压 / 反接保护：模块供电与输入端口均设过压、反接保护，防止接线错误损坏模块
- 诊断功能：支持通道短路、开路故障诊断，上传故障代码至上位机
性能参数
- 信号采集准确率：100%（无漏采、误采）
- 隔离耐压稳定性：AC2500V 持续 1 分钟无击穿
- 连续运行寿命：≥10 万小时（工业级）
- 工作湿度：10%~90% RH（无凝露）
- 抗干扰能力：符合 IEC 61000-4-2/3/4 标准，抗静电、抗电磁辐射
- 功耗：≤4W（满载工况）
材质构成
- 外壳：阻燃 ABS 工程塑料（UL94 V-0 级），防腐蚀、抗冲击、绝缘性好
- 核心元件：高速光电耦合器、输入滤波电容、限流电阻、LED 指示灯、保护二极管
- 基板：阻燃玻纤 PCB 板，耐高温、绝缘性强
- 接线端子：镀金螺丝端子，抗氧化、接触可靠，适配多股铜芯线
- 内部结构：元器件全封闭防尘设计，减少粉尘堆积
结构特征
- 紧凑型模块化设计：体积小巧，重量约 0.35kg，节省控制柜空间
- 正面布局：上部16 路通道状态指示灯，下部接线端子排，标识清晰，接线便捷
- 背部结构：标准DIN 导轨卡扣+系统背板总线接口，双安装模式灵活适配
- 通道分区：16 路通道分 2 组（8 路 / 组），分组隔离，布线清晰
- 防尘设计：外壳无缝密封，接线端子带防护盖，防止粉尘、油污进入
工作原理
模块由 24VDC 供电后，现场开关量信号（24VDC/110VAC）接入对应通道端子，信号经限流电阻、滤波电容预处理后，通过光电耦合器实现电气隔离，将开关信号转换为数字电平信号；数字信号经内部电路编码后，通过背板总线上传至 PLC/DCS 主控单元，实现现场设备状态的实时监测。
优势亮点
- 通用性强：适配 ABB 全系列 PLC/DCS 系统，24VDC/110VAC 双信号兼容
- 高可靠隔离：每通道独立光电隔离，抗干扰能力强、安全等级高
- 易安装维护：DIN 导轨安装 + 状态指示灯，快速安装、直观排查通道状态
- 热插拔便捷：带电插拔无需停机，更换模块不影响系统运行
- 宽温长寿命：工业级元器件，-20℃~+60℃稳定运行，10 万小时免维护
- 多功能诊断：通道故障自诊断，快速定位短路 / 开路故障
适用行业
工业自动化生产线、机床加工、包装机械、纺织设备、起重机械、楼宇自控、环保水处理、电力配电、冶金化工、仓储物流自动化系统。
安装要求
- 采用 ** 标准 DIN 导轨（35mm）** 水平安装，卡扣卡紧无松动，避免震动脱落
- 安装于控制柜通风良好、无强电磁干扰区域，远离变频器、电机等设备，间距≥10cm
- 输入信号线路采用屏蔽双绞线，屏蔽层单端接地，减少电磁干扰
- 接线时区分 NPN/PNP 极性、交直流信号，拧紧端子螺丝，避免虚接
- 模块四周预留 **≥2cm 散热间隙 **，保证自然散热
- 工作环境温度控制在 **-20℃~+60℃**，无凝露、无腐蚀性气体
使用注意事项
- 严禁 ** 超电压（>132VAC/26.4VDC）** 输入，否则烧毁光电耦合器
- 输入信号线路严禁与动力电缆同管敷设，间距≥5cm，避免干扰
- 定期（每 3 个月）检查接线端子紧固性，防止松动引发接触不良
- 避免在高湿、强粉尘、腐蚀性气体环境中长期使用，定期清理表面粉尘
- 通道指示灯异常（常亮 / 常灭）时，排查现场开关、线路短路 / 开路故障
- 模块供电需采用稳定 24VDC 工业电源，避免电压波动导致信号异常
