描述

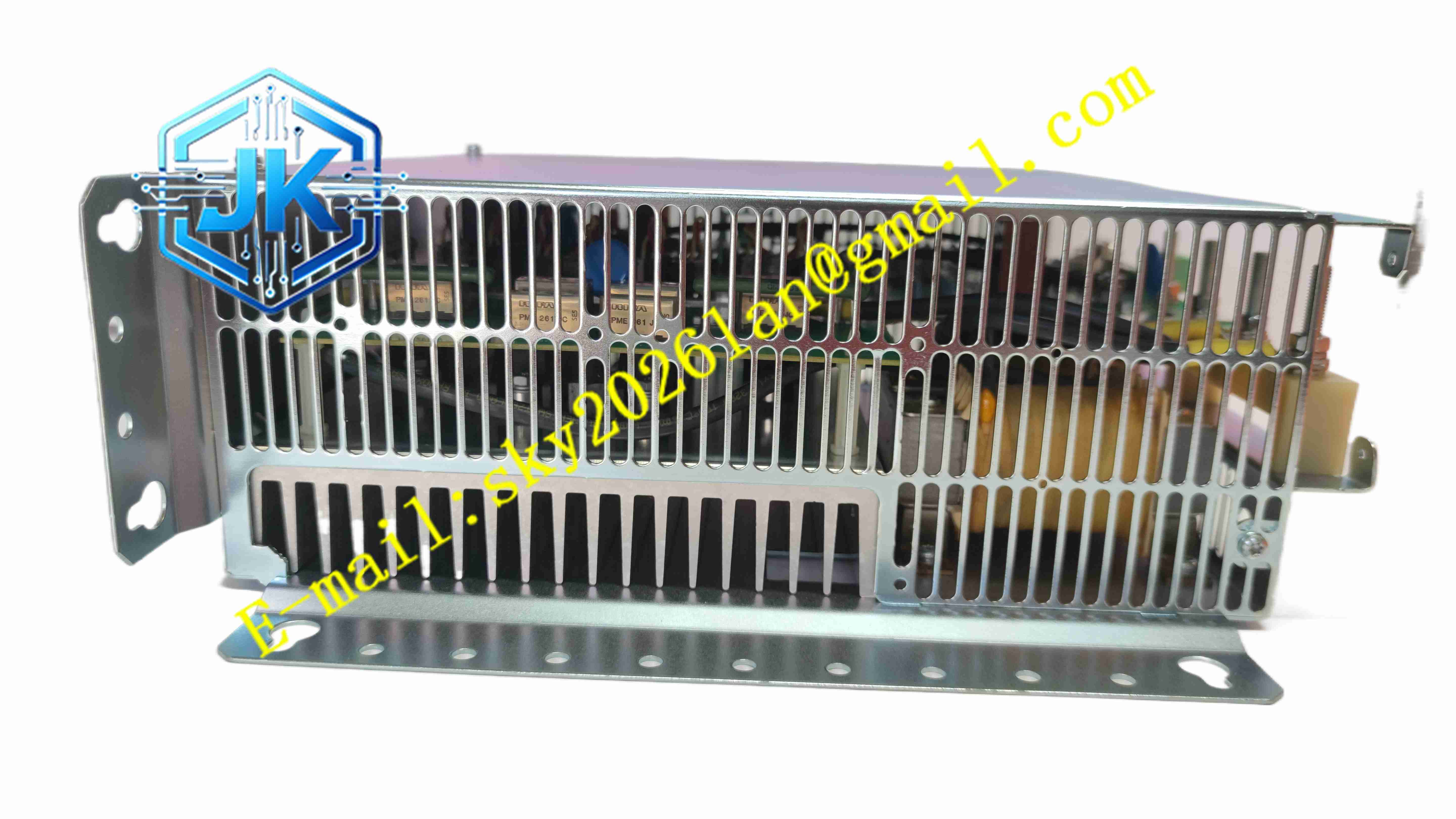

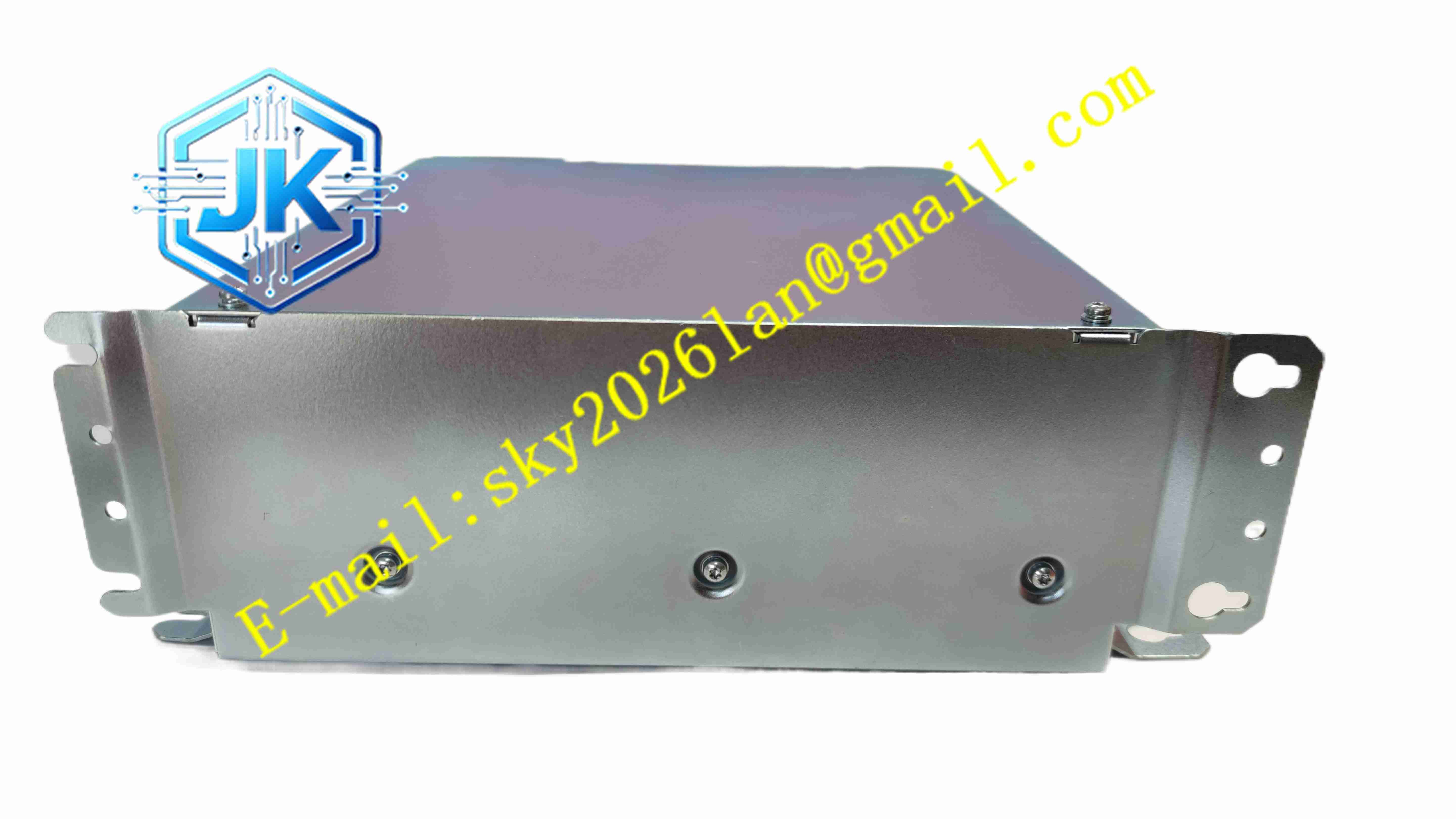

ABB DCF804-0050
技术规格 单相交流输入电压 110~500VAC，允许 ±15% 波动；持续励磁输出电流 50A，60s 短时峰值 75A；输出直流电压 ±450V 双向；内置 30mH 进线电抗器；通讯支持 DriveBus 光纤总线，附带以太网调试口；整机尺寸 290mm×210mm×130mm，重量 9.5kg；基础防护等级 IP00，加装套件可达 IP21；满负载工作温度 – 25℃~+70℃。
功能特点 四象限全控整流，励磁电流双向连续调节，适配直流电机弱磁升速控制；内置过流、过压、过热、励磁断线硬件保护；光纤通讯和 DCS800 主传动控制器高速交互；内置故障记录，保存故障时刻励磁电流、电压数据；励磁电流稳态波动小于 3%，转矩脉动低。
应用场景 冶金轧机直流主传动、造纸大功率直流复卷机、矿山卷扬直流驱动、重型机床直流主轴传动系统。
材质构成 功率底板为厚铜 PCB；功率器件采用可控硅晶闸管；散热器为铝合金型材；外壳为钢板喷涂壳体；接线端子为阻燃绝缘基座。
结构特征 独立箱体壁挂或机架安装；正面布置电源、故障、运行指示灯；一侧为交流输入端子，另一侧为励磁输出端子与光纤通讯接口；内部功率回路与控制板物理分隔。
工作原理 交流输入经过 EMI 滤波、进线电抗器送入全控晶闸管整流桥，控制器接收 DCS800 主传动下发的励磁给定信号，调节晶闸管导通角，输出双向直流励磁电流供给电机励磁绕组；电流采样回路实时反馈励磁值，形成电流闭环。
安装要求 垂直安装，上下预留散热风道空间；交流输入前端配置匹配规格熔断器；光纤通讯线缆弯曲半径满足规格；柜体 PE 保护地线可靠连接模块接地端子。
使用注意事项 断电后等待直流母线电容放电完成再开盖；励磁输出严禁短路；更换模块后使用传动软件校验励磁标定参数；定期清理散热器积尘，防止过热跳闸。
