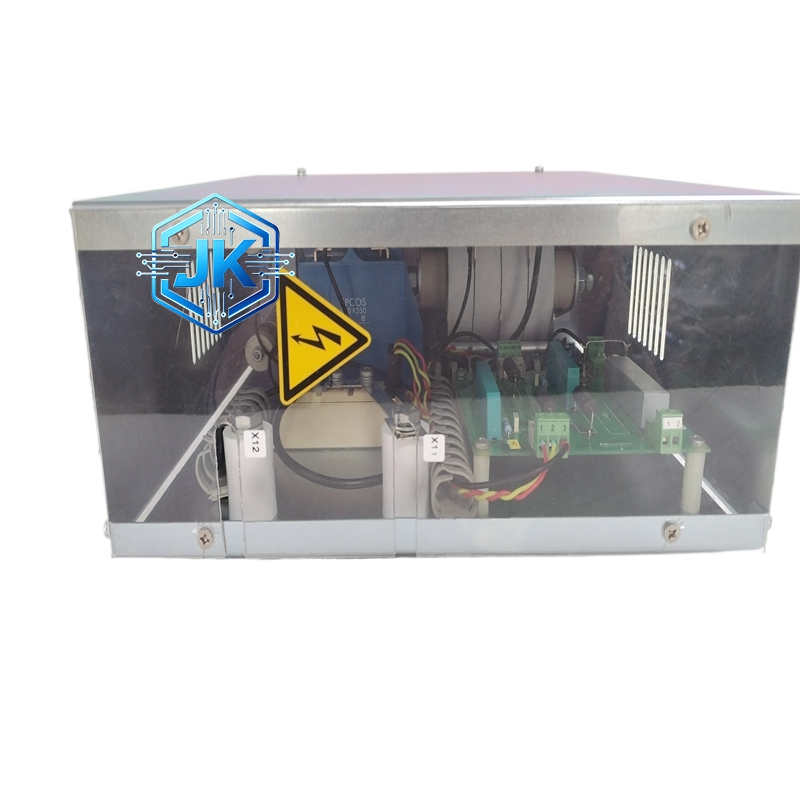

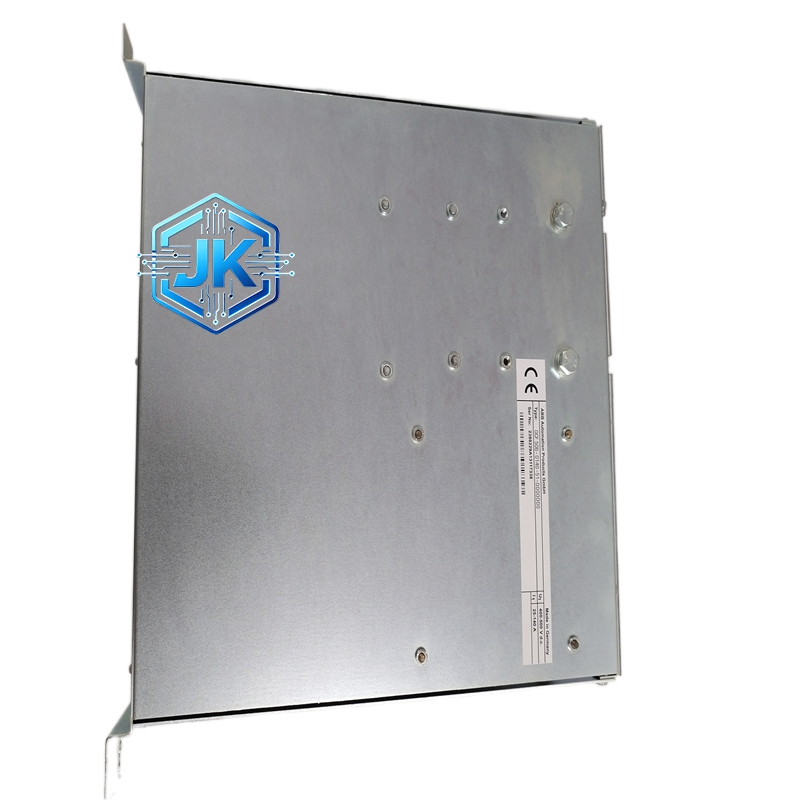

ABB DCF506-0140 过压保护单元

技术规格

• 额定工作电压：适配直流母线电压DC 400V~DC 1000V
• 保护电压阈值：DC 1400V（精准触发保护）
• 最大浪涌吸收能量：1400J（焦耳）
• 持续工作电流：10A（长期稳定运行）
• 短时峰值电流：40A（≤10ms 瞬时冲击）
• 工作温度范围：-25℃ ~ +75℃
• 绝缘耐压等级：AC 3000V/1min（无击穿）
• 防护等级：IP20（防触电、防固体异物）
• 适配设备：ABB DCS880-S01（两象限）、DCS880-S02（四象限）直流调速器
• 安装制式：控制柜壁挂式 / 导轨式安装
• 冷却方式：自然风冷（无需额外散热风机）

功能特点

1. 瞬时高压抑制：精准捕捉直流母线微秒级高压尖峰，快速导通泄放回路，将电压钳位至安全区间
2. 浪涌能量吸收：内置高能压敏电阻阵列，吸收雷击、负载突变、电机回馈产生的浪涌能量，避免器件烧毁
3. 宽压适配：兼容 400V~1000V 全系列直流传动母线，适配不同功率等级调速器
4. 被动式防护：无额外控制电源，无源触发保护，系统断电后仍具备过压防护能力
5. 故障自恢复：过压工况消除后自动复位，无需人工干预，不影响系统连续运行
6. 冗余防护设计：内部多组保护元件并联，单组损坏不影响整体防护功能
7. 状态可视化：面板集成红色故障指示灯，过压触发时常亮，便于快速排查

性能参数

• 电压钳位精度：≤±2%（精准控制高压峰值）
• 响应时间：≤500ns（纳秒级快速触发）
• 连续运行寿命：≥10 万小时（工业级长寿命）
• 浪涌耐受次数：≥1000 次（峰值冲击无损坏）
• 绝缘电阻：≥1000MΩ（500VDC 测试）
• 功耗：正常工况≤5W，过压触发时瞬时功耗≤200W

材质构成

• 外壳：高强度冷轧钢板 + 静电喷塑涂层，防腐蚀、抗震动、耐高温
• 核心元件：高能氧化锌压敏电阻阵列、高压陶瓷电容、快速恢复二极管、阻燃铜排
• 内部基材：耐高温阻燃 PCB 板（UL94 V-0 级）、高纯度铜质线路、耐高温绝缘漆
• 接线端子：加厚黄铜镀锡端子，抗氧化、低接触电阻
• 密封件：耐高温硅橡胶密封圈，防尘防潮

结构特征

• 长方体紧凑型结构：尺寸（长 × 宽 × 高）220mm×150mm×80mm，重量约 4.5kg，节省控制柜空间
• 分区布局：上部为指示灯 + 接线端子区，下部为保护元件阵列区，布局规整，散热路径清晰
• 壁挂式安装孔：背部预留 4 个标准安装孔，适配 M6 螺栓，安装牢固
• 全封闭防尘设计：外壳无缝密封，防止粉尘、油污进入内部，延长元件寿命
• 独立接线腔：接线端子带独立防护盖，避免误触带电端子，提升安全性

工作原理

优势亮点

• 原厂精准适配：专为 DCS880 系列设计，即装即用无需调试，兼容性 100%
• 纳秒级快速响应：500ns 内触发保护，杜绝高压击穿核心器件
• 无源高可靠：无需供电，断电仍防护，无故障停机风险
• 工业级长寿命：耐高温耐老化，恶劣工况下10 万小时免维护
• 安装灵活：壁挂 / 导轨双模式，适配不同控制柜布局
• 维护便捷：故障指示灯直观显示，无需拆机即可判断状态

适用行业

安装要求

1. 安装于控制柜 ** 通风良好、远离大功率发热元件（如变压器、功率模块）** 的区域，环境温度≤75℃
2. 采用M6 螺栓固定背部安装孔，确保牢固无松动，避免震动导致接线脱落
3. 接线严格区分直流母线正负极（+/-），采用10~16mm² 多股铜芯线，接线端子拧紧无松动
4. 与直流调速器母线距离≤50cm，缩短接线长度，减少浪涌衰减
5. 安装位置预留 **≥5cm 散热间隙 **，保证自然风冷效果
6. 外壳可靠接地（接地电阻≤4Ω），提升防雷防浪涌能力

使用注意事项

1. 严禁 ** 超电压（>1000V 母线）** 长期运行，超出额定范围会导致保护元件烧毁
2. 定期（每 3 个月）检查接线端子紧固性，防止震动松动引发接触不良
3. 避免在高湿（>90% RH）、强腐蚀气体、粉尘浓度超标环境中长期使用
4. 故障指示灯常亮时，需停机排查母线过压原因（如负载短路、电机回馈异常），不可强制运行
5. 设备表面温度可达 **+75℃**，运行中禁止徒手触碰外壳
6. 严禁私自拆解外壳、改装内部元件，否则失去原厂质保
