描述

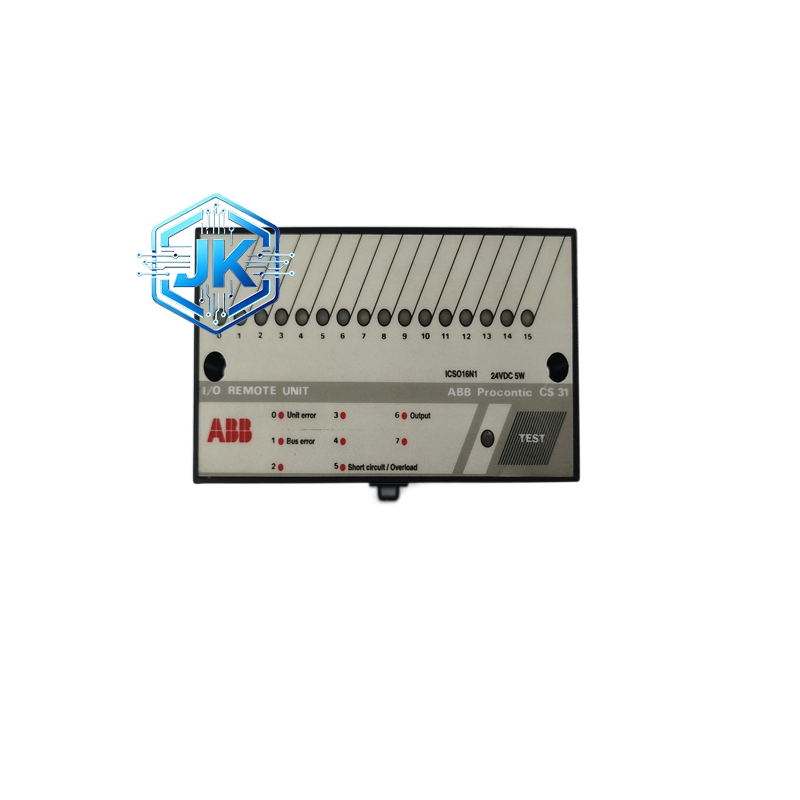

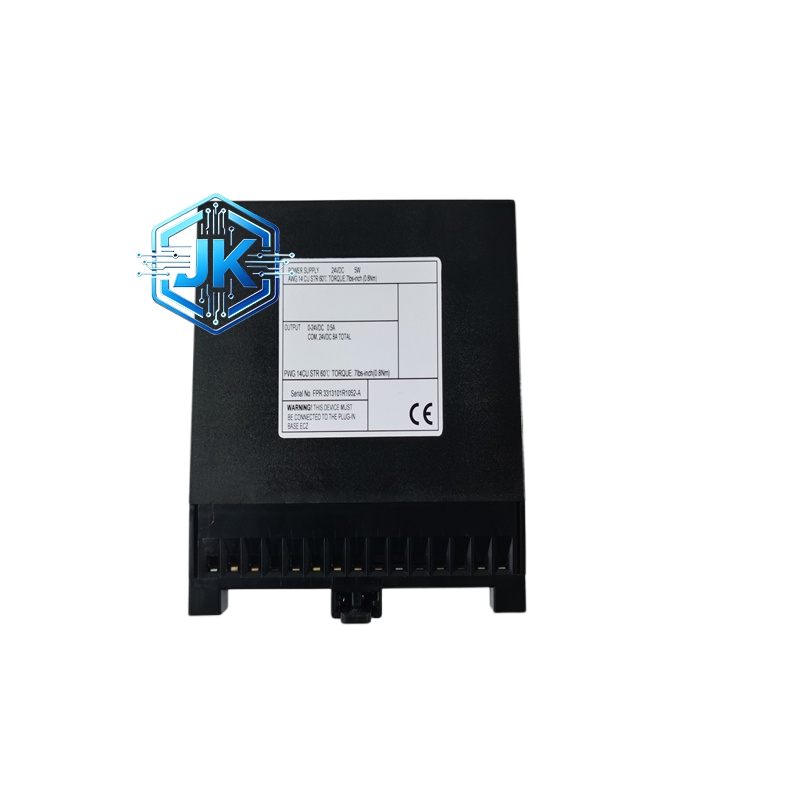

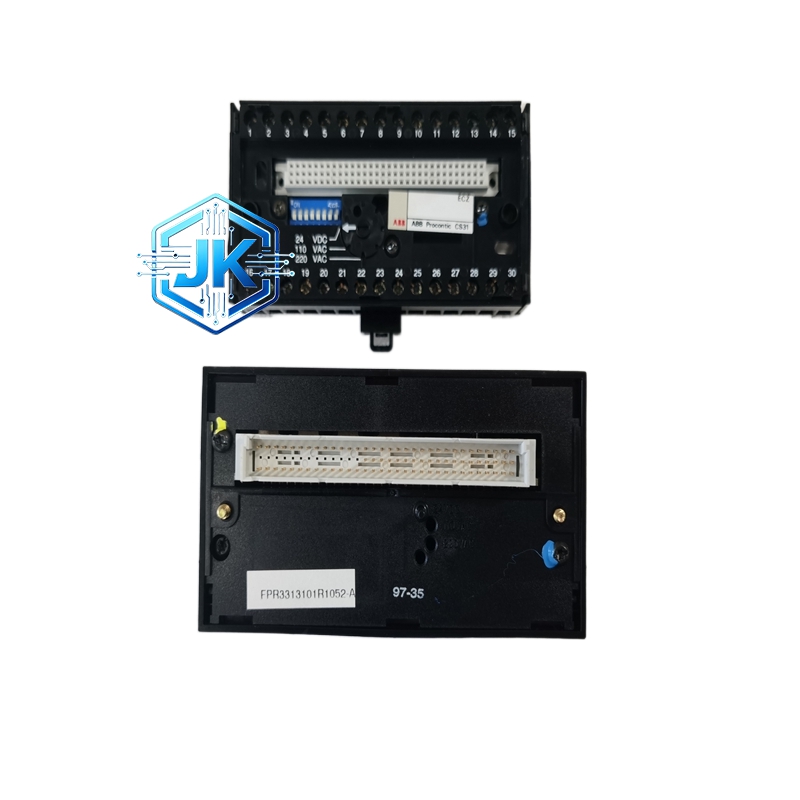

ABB CS31ICSO16N1 安全型 16 路输入 / 输出模块
技术规格
- 安全等级：SIL3（IEC 61508）、PLe（ISO 13849-1）、Cat.4（EN 954-1）
- 输入通道：16 路 24VDC 双通道安全输入，3ms 滤波，支持急停、安全门、光栅信号
- 输出通道：4 路安全输出（2 路机械触点：5A/250VAC；2 路半导体：0.5A/24VDC）
- 逻辑处理周期：≤10ms
- 供电规格：24VDC（20.4-28.8V）/110-230VAC 双供电自适应
- 内存容量：支持 1000 个功能块，程序规模满足复杂安全逻辑
- 通信协议：兼容 CS31 总线、ProfiSafe、CIP Safety 扩展协议
- 环境参数：工作温度 **-10℃~+55℃，存储温度-20℃~+70℃**，工作湿度 5%-95% 无凝露
- 防护等级：面板安装IP54，端子侧 IP20
- 尺寸重量：标准模块尺寸，重量约 0.5kg
功能特点
- 高安全等级设计，双通道输入、冗余输出，满足工业安全标准
- 16 路输入精准采集安全信号，4 路输出独立控制安全执行机构
- 单通道故障独立报警，不影响其他通道运行，安全性高
- 内置安全逻辑处理单元，支持急停联锁、安全门互锁、光栅保护等功能
- 支持热插拔，更换模块无需停机，不影响安全回路运行
- 通信兼容主流安全协议，无缝对接 ABB AC31 系列 PLC 与第三方安全系统
性能参数
- 输入信号响应时间≤3ms，输出动作响应时间≤5ms
- 安全逻辑运算精准，无逻辑错误、无误动作
- 长期连续运行无故障，平均无故障时间（MTBF）≥60000 小时
- 抗电磁干扰能力强，EMC 测试达标工业最高等级
材质构成
- 机身外壳：高强度阻燃工程塑料，耐高温、抗老化、防腐蚀
- 核心主板：高精密玻纤阻燃线路板，镀金输入输出触点
- 安全处理芯片：进口工业级安全认证处理器，符合 SIL3 标准
- 内部电路：光电隔离设计，隔绝干扰，保障信号稳定
结构特征
- 标准模块化设计，适配 CS31 系列机架，DIN 导轨安装便捷
- 前端分区布置输入端子、输出端子、状态指示灯（运行 / 故障 / 安全）
- 紧凑型结构，体积小巧，节省控制柜内部空间
- 端子可拆卸设计，接线便捷，维护更换无需拆整机
工作原理
模块接通双电源后，初始化安全处理单元与 I/O 通道；16 路双通道输入实时采集急停按钮、安全门、安全光栅等安全信号，经滤波、校验后传输至安全逻辑单元；逻辑单元执行预设安全联锁程序，触发安全输出回路，控制安全继电器、接触器等执行机构动作，实现设备急停、安全隔离；实时监测通道故障，异常时触发报警并记录日志，保障安全回路可靠运行。
优势亮点
- 高安全等级认证，SIL3/PLe/Cat.4 全覆盖，适配高危工况
- 双通道冗余设计，输入防误判、输出防失效，安全性极高
- 集成度高，16 入 4 出一体化，减少模块数量，节省成本
- 兼容性强，无缝对接 ABB AC31 系列 PLC，支持第三方安全系统对接
- 维护便捷，支持热插拔，故障通道独立报警，快速定位排查
适用行业
汽车制造、机械加工、包装机械、橡塑机械、冶金重工、化工行业、食品加工、仓储物流、高危工业自动化安全控制系统
安装要求
- 采用标准 DIN 导轨安装，固定牢固，避免震动导致端子松动
- 安装位置远离大功率电机、变频器等强电磁干扰设备
- 安全信号线缆采用屏蔽双绞线，单独布线，与动力线间距≥20cm
- 供电采用双电源冗余供电，确保安全回路供电不中断
- 模块与 PLC 机架对位安装，通信接口连接牢固，避免通信中断
使用注意事项
- 严禁带电插拔模块或端子，避免安全回路失效
- 安全输入信号必须双通道接入，禁止单通道接线，降低安全等级
- 定期校验安全通道功能，确保急停、安全门动作灵敏可靠
- 禁止私自修改安全逻辑程序，避免联锁失效引发安全事故
- 长期停机时，检查端子连接是否牢固，防止氧化、松动
