描述

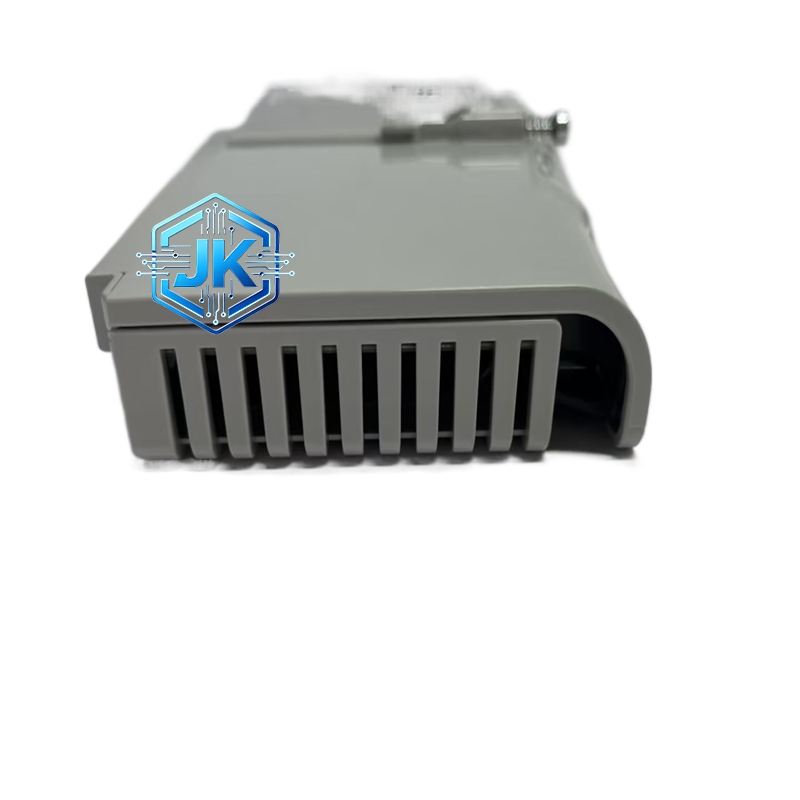

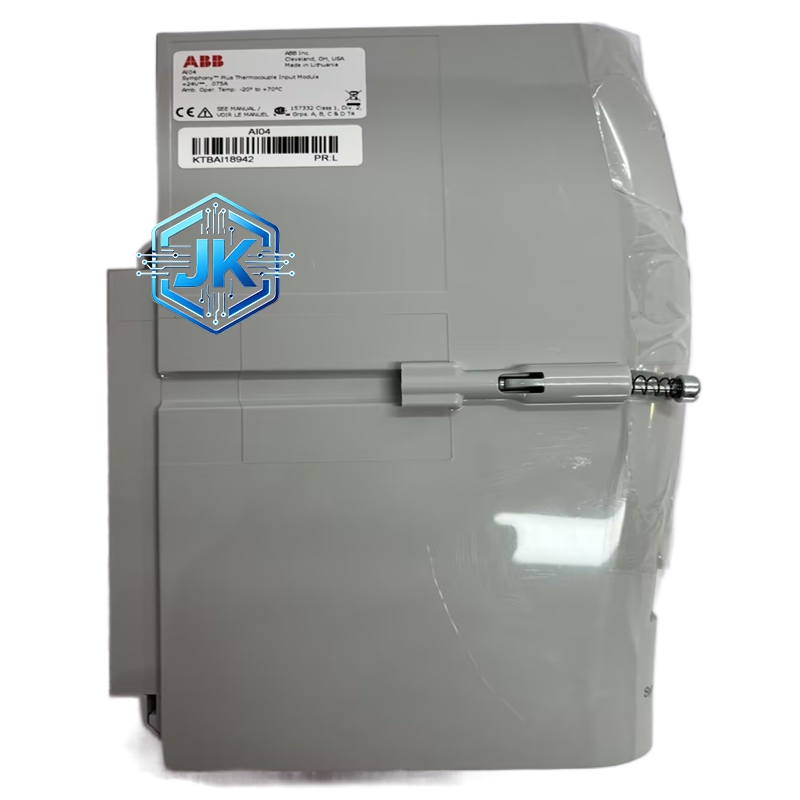

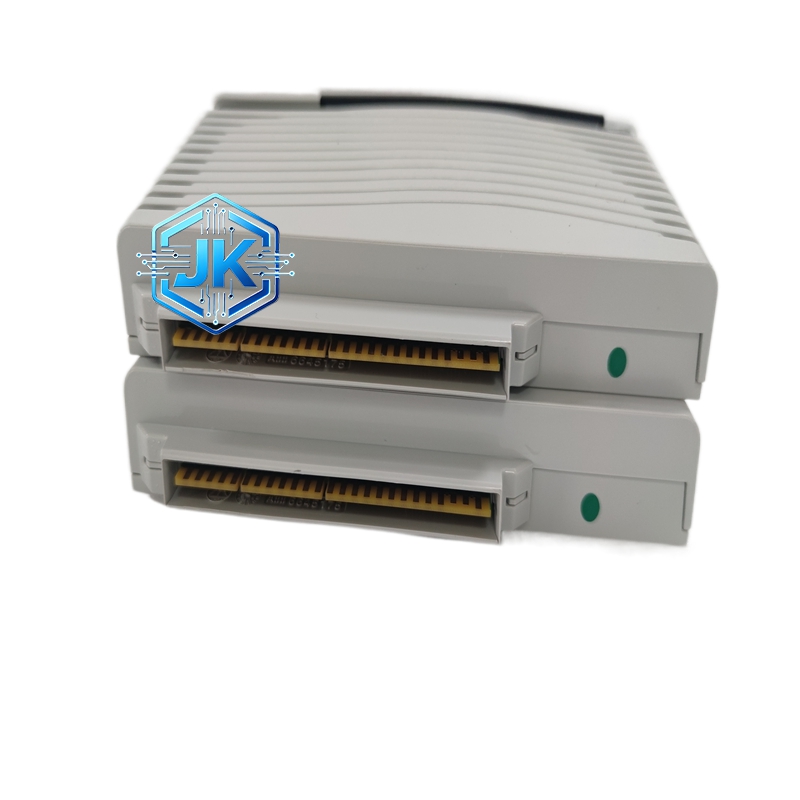

ABB AI04 热电偶输入模块（Symphony Plus 系统）
工作原理：热电偶毫伏信号经滤波、放大、光电隔离后，16 位 A/D 转换为数字信号，上传控制器；内置冷端补偿，自动校准，支持多类型热电偶，通道间隔离。
材质构成：阻燃 PCB 板、16 位 A/D 转换器、光电耦合器、冷端补偿 RTD、镀金连接器、阻燃塑料外壳、屏蔽层。
结构特征：标准 DIN 导轨卡装；正面 16 通道状态指示灯；下部热电偶接线端子；背部总线金手指；IP20 防护。
技术规格（性能参数）
- 系统兼容：Symphony Plus
- 通道数量：16 路热电偶输入
- 支持热电偶：J/K/T/S/R/B/E 型
- 分辨率：16 位
- 精度：±0.05%FS（FSR=200mV）
- 采样周期：16 通道 300ms
- 隔离电压：1500V AC（通道间）
- 供电：24V DC±10%
- 工作温度：−25–+70℃
- 防护等级：IP20
功能特点
- 多类型热电偶兼容，软件配置类型
- 内置冷端补偿（可选内置 / 外置 RTD）
- 自动校准，免现场手动校准
- 断线 / 短路检测，故障报警
- 高共模抑制，抗干扰能力强
优势亮点
- 16 通道高密度，节省机柜空间
- 超高精度（±0.05% FS），高温监测精准
- 自动校准 + 冷端补偿，维护便捷
适用行业：火电、化工、冶金、水泥、玻璃、陶瓷、工业炉、高温设备温度监测。
安装要求
- 标准 35mm DIN 导轨安装，通风良好
- 热电偶用专用补偿导线，单独布线，远离动力线
使用注意事项
- 禁止超温度范围接入热电偶，避免损坏电路
- 定期检查接线端子紧固状态，防止松动
