描述

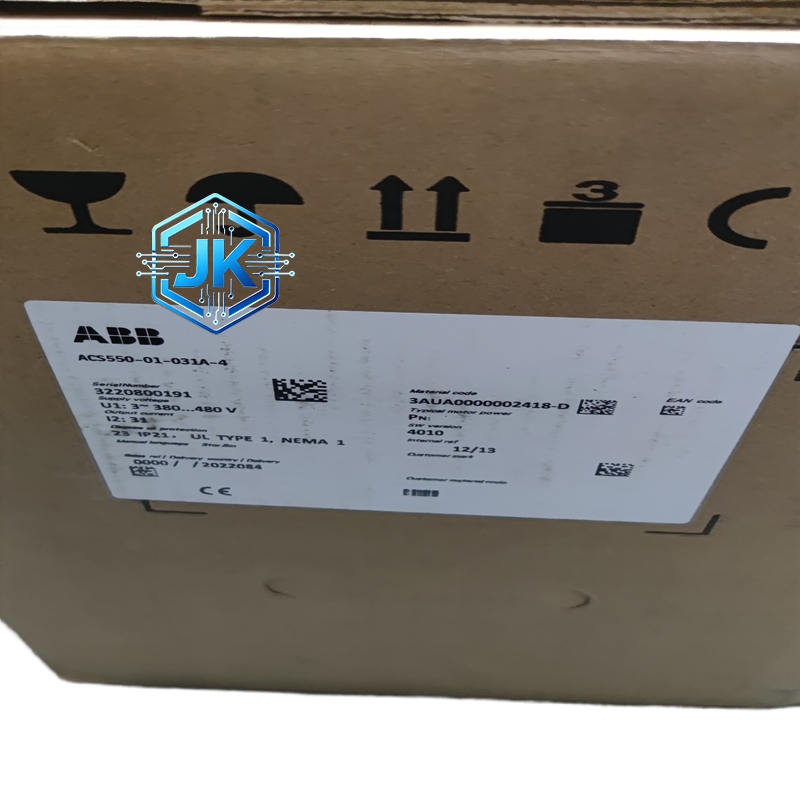

ABB ACS550-01-031A-4 通用型低压交流变频器
工作原理：工频三相交流电经整流、滤波成直流母线，再由 IGBT 逆变输出频率 / 电压可调的正弦波交流电；采用 V/F 标量控制与无传感器矢量控制，通过调节输出频率实现电机调速，内置 PID 可直接闭环控制压力、流量、温度等工艺参数。
材质构成：冷轧钢板喷涂外壳、阻燃工程塑料面板、工业级 IGBT 功率模块、电解电容、散热铝鳍、镀金铜排、阻燃 PCB 板。
结构特征：壁挂式一体化结构；正面带 LCD 操作面板与状态指示灯；上部主回路接线端子、下部控制端子；内置散热风扇；IP21 防护，防滴防尘。
技术规格（性能参数）
- 输入电压：三相 380–480V AC，±10%/−15%，50/60HzABB
- 额定输出电流：31A（轻载）/23A（重载）ABB
- 适配电机功率：15kW（VT）/11kW（CT）ABB
- 控制方式：V/F 标量控制、无传感器矢量控制
- 频率范围：0–500Hz（可编程）
- 模拟输入：2 路（0–10V/4–20mA 可选）
- 模拟输出：2 路（4–20mA）
- 数字输入 / 输出：6 入 / 3 出（继电器）
- 通讯：内置 Modbus RTU，可选 Profibus DP 等
- 防护等级：IP21ABB Group
- 工作温度：0–+40℃（降容可至 + 50℃）
- 尺寸（宽 × 高 × 深）：239mm×480mm×231mm
- 重量：约 11kg
功能特点
- 内置 EMC 滤波器，满足工业电磁兼容要求
- 内置制动斩波器，适配制动负载
- 电机自动识别，快速自整定参数
- 过压、欠压、过流、过载、过热、接地故障保护
- 内置 PID 调节器，支持过程闭环控制
- 多段速运行、斜坡加减速、直流制动、休眠 / 唤醒功能
优势亮点
- 通用型设计，风机水泵类负载节能显著（节能率 15–30%）
- 无传感器矢量控制，低速转矩足、调速精度高
- 结构紧凑、壁挂安装，调试维护简便
- 与 ABB ACS510/ACS580 兼容，备件通用
适用行业：暖通空调、给排水、污水处理、冶金、水泥、化工、食品饮料、物流输送、一般机械制造。
安装要求
- 壁挂安装于室内控制柜或墙面，垂直安装
- 环境温度 0–+40℃，通风良好，无腐蚀性气体、无粉尘
- 与变频器四周预留≥100mm 散热空间
- 主回路线缆按 31A 电流选型，控制回路用屏蔽线
- 可靠接地，接地电阻≤4Ω
使用注意事项
- 严禁超电压、超电流运行，避免过载烧毁功率模块
- 长期停运切断输入电源，避免电容老化
- 定期清洁散热风道与风扇，防止过热跳闸
- 控制回路与主回路分开布线，减少干扰
