描述

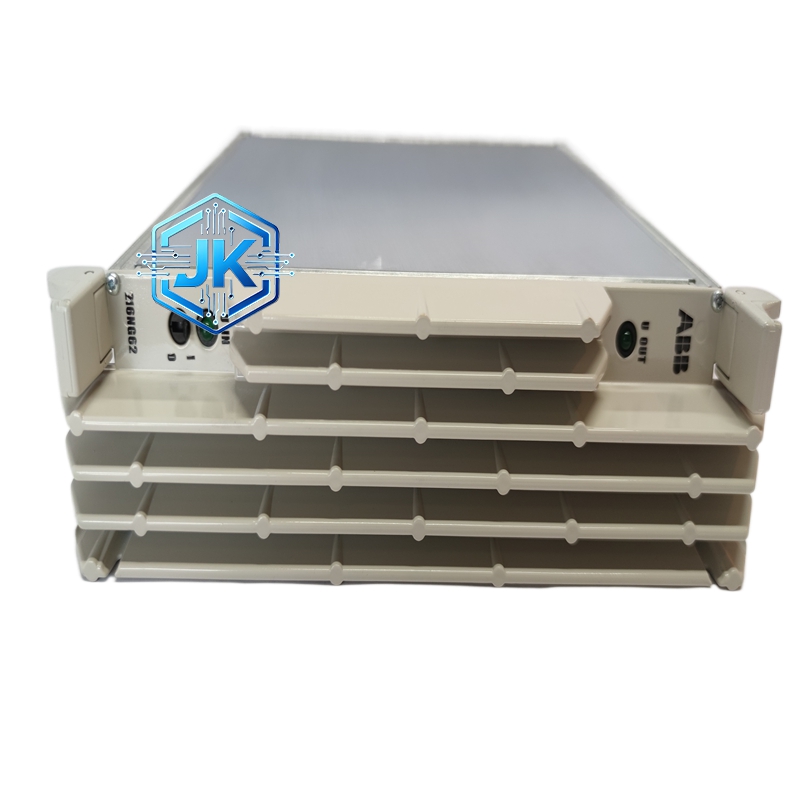

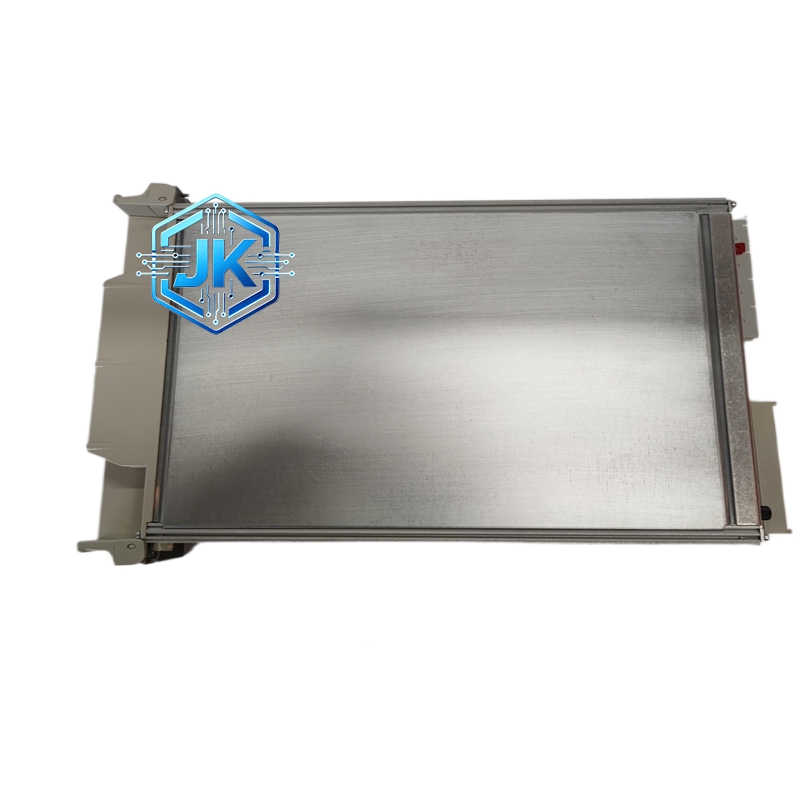

ABB 216NG62A 数字量输入模块（双编码）
工作原理
现场开关信号经限流电阻、稳压电路电平规整，通过高速光电耦合器实现强电 / 弱电隔离，再经整形电路转为标准逻辑电平，由模块逻辑电路处理后通过背板总线上传主控单元，实时识别通断状态。
材质构成
- 基板：高稳定阻燃基材
- 光电隔离：高速光电耦合器
- 外壳：抗老化硬质工程塑料
- 端子：耐高温阻燃尼龙 + 黄铜
- 卡扣：弹性防锈不锈钢
结构特征- 高密度紧凑型插装结构
- 一体式密闭防尘机柜设计
- 通道状态 LED 分区排布
- 插拔式快速安装结构
- 有源 / 无源输入分区端子
技术规格（性能参数）
- 通道数量：16 路数字输入
- 额定输入电平：24V DC ±10%
- 输入电流：2–6mA / 通道
- 输入类型：NPN/PNP 兼容，支持干触点 / 有源电平
- 隔离方式：全通道光电隔离，1500V DC
- 响应时间：≤0.3ms
- 功耗：<5–10W
- 工作温度：‑20°C 至 +70°C
- 防护等级：IP20
- 尺寸：175mm×100mm×35mm
- 重量：约 0.38–0.5kg
功能特点
- 兼容有源 24V DC 与无源干触点输入
- 输入防抖动延时滤波（可配置）
- 单通道故障独立指示，不影响其他通道
- 支持系统远程状态读取
- 输入反接、过压硬件防护
优势亮点
- 双原厂编码，适配全系配套设备
- 光电彻底隔离，杜绝地环流干扰
- 高密度设计，大幅节省机柜空间
- 触点识别精准无误，无误判
- 宽温设计，适配户外就近控制柜
适用行业
电站辅机、化工车间、流水线、矿山机械、市政自控、楼宇自动化等开关量集中采集场景。
安装要求
- 标准 DIN 导轨水平安装
- 开关量信号线与动力线分槽走线
- 模块接地端子可靠接地
- 区分常开 / 常闭触点接入
- 安装后逐点测试信号通断
使用注意事项
- 不可接入 >24V DC 电平
- 避免强震动点位安装
- 禁止涂改物料编码与标识
- 故障断电排查，禁止带电检修
- 定期清理端子粉尘
