描述

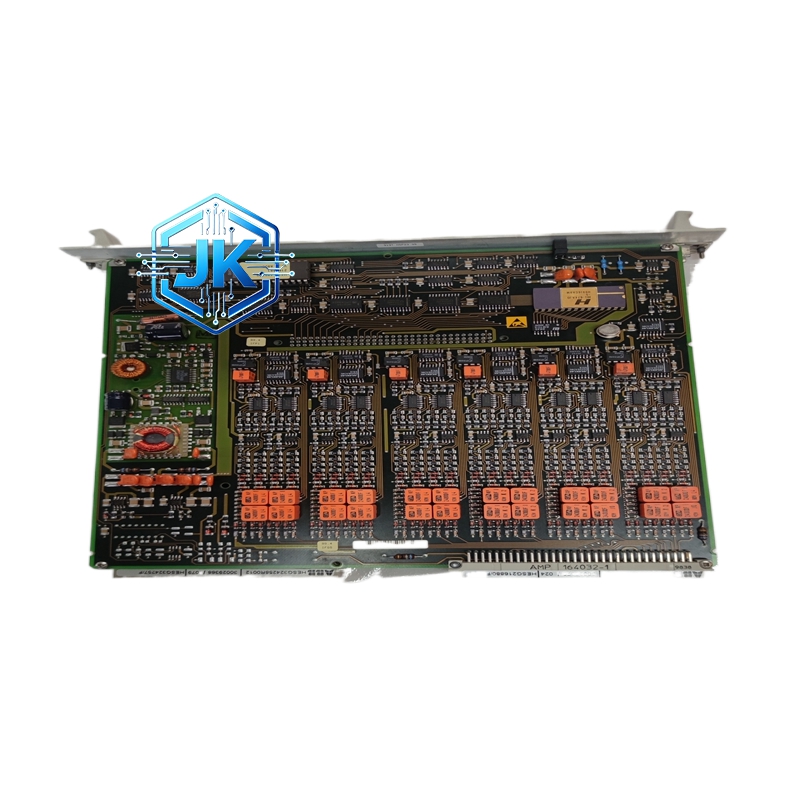

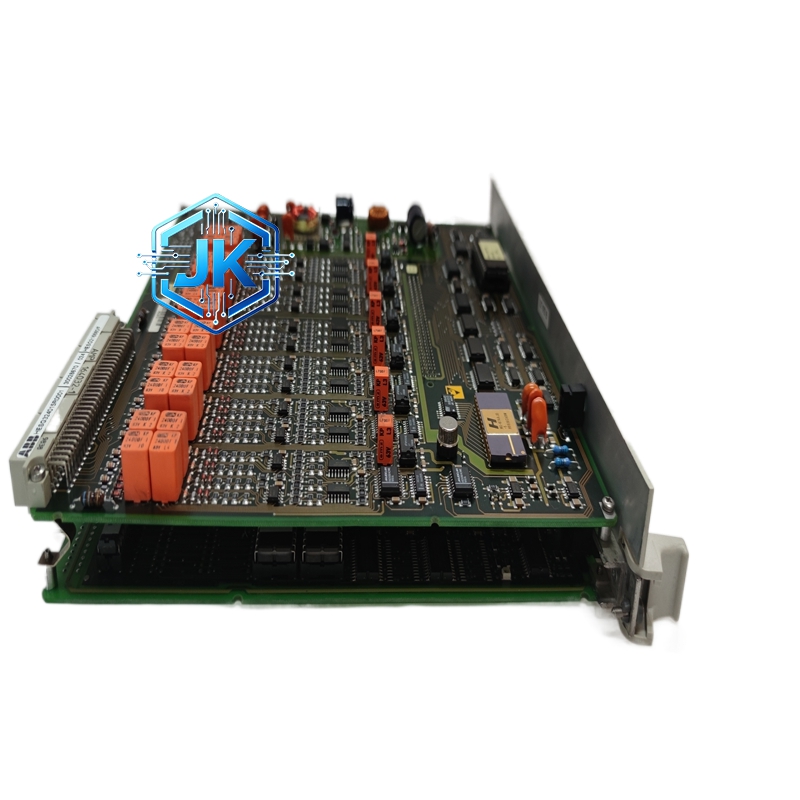

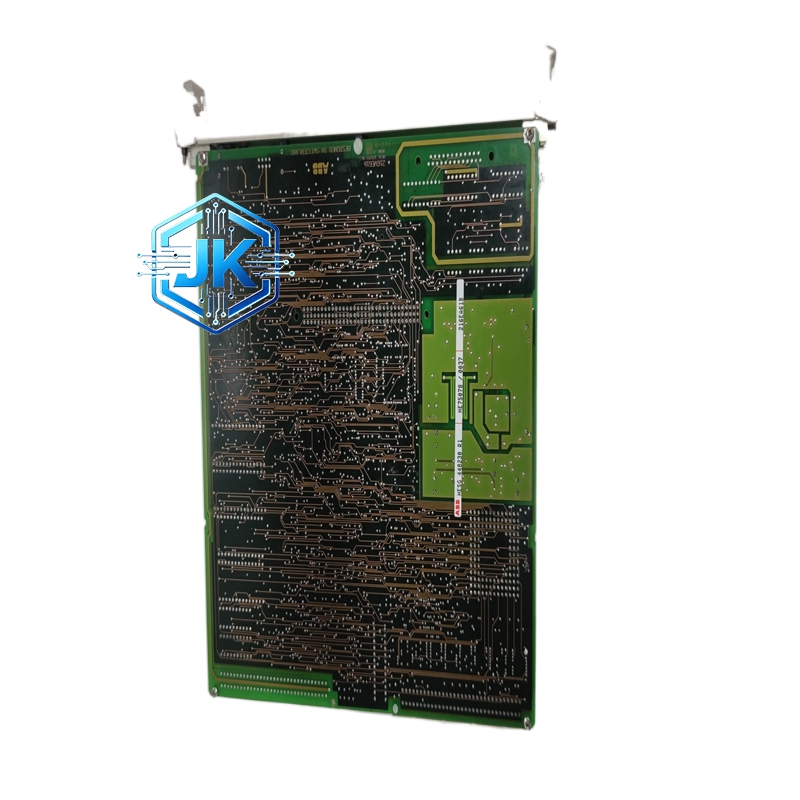

ABB 216EA61b 工业传动控制接口模块（双路数字 – 模拟转换模块）
工作原理
现场模拟信号进入模块后，先经 RC 滤波网络降噪，再通过精密运放调理幅值，经光电隔离实现强弱电分离，最后由 16 位 A/D 转换器转为数字信号，通过背板总线上传主控单元，全程线性校准、温度补偿，确保精度稳定。
材质构成
- 基板：高 TG 阻燃玻纤板
- 触点：镀金合金（抗氧化、低接触电阻）
- 外壳：阻燃工程塑料
- 隔离元件：高速光电耦合器
- 端子：耐高温阻燃尼龙 + 黄铜镀银
结构特征
- 标准 35mm DIN 导轨插装式结构
- 单槽位集成，正面多通道 LED 状态指示灯
- 侧面螺丝端子排，背部金手指总线接口
- 采集区与通讯区物理隔离，抗干扰强
- 防尘、防振动加固设计
技术规格（性能参数）
- 通道数量：8 路模拟输入（可配置为 16 路数字输入）
- 输入信号：4–20mA、0–20mA、0–10V（软件可配置）
- 分辨率：16 位
- 转换精度：±0.05%FS
- 采样速率：最高 1MSPS
- 隔离强度：1500V AC/DC 电气隔离
- 输入阻抗：电流输入 250Ω（典型）
- 供电电压：24V DC ±10%
- 功耗：≤4W
- 工作温度：‑30°C 至 +70°C
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：127mm×76mm×178mm
- 重量：约 350g
功能特点
- 多通道独立隔离，通道间无串扰
- 软件配置信号类型，无需换硬件
- 输入断线、短路、过压实时检测
- 支持热插拔，在线更换不影响系统
- 内置硬件看门狗，异常自动复位
- 支持 Modbus RTU、Profinet、Ethernet/IP 通讯
优势亮点
- ABB 原厂工业级品质，长期漂移极小
- 宽温稳定，适配高温、低温工业现场
- 高密度设计，节省机柜空间
- 兼容性强，适配 AC800M、Symphony Plus 等系统
- 免维护设计，大幅降低运维成本
适用行业
火电、化工、油气、水处理、冶金、水泥、造纸、制药、食品饮料等流程工业自动化系统。
安装要求
- 水平安装于控制柜标准 35mm DIN 导轨
- 远离变频器、大功率接触器、变压器
- 模拟信号采用屏蔽双绞线，单端接地
- 端子接线扭矩 0.6–0.8N・m
- 安装后逐通道校验信号精度
使用注意事项
- 严禁超压（>30V DC）供电
- 禁止在强腐蚀、高湿、粉尘环境无防护使用
- 不得私自开盖、改装内部电路
- 定期检查端子紧固、屏蔽完整性
- 故障更换必须断电操作
