描述

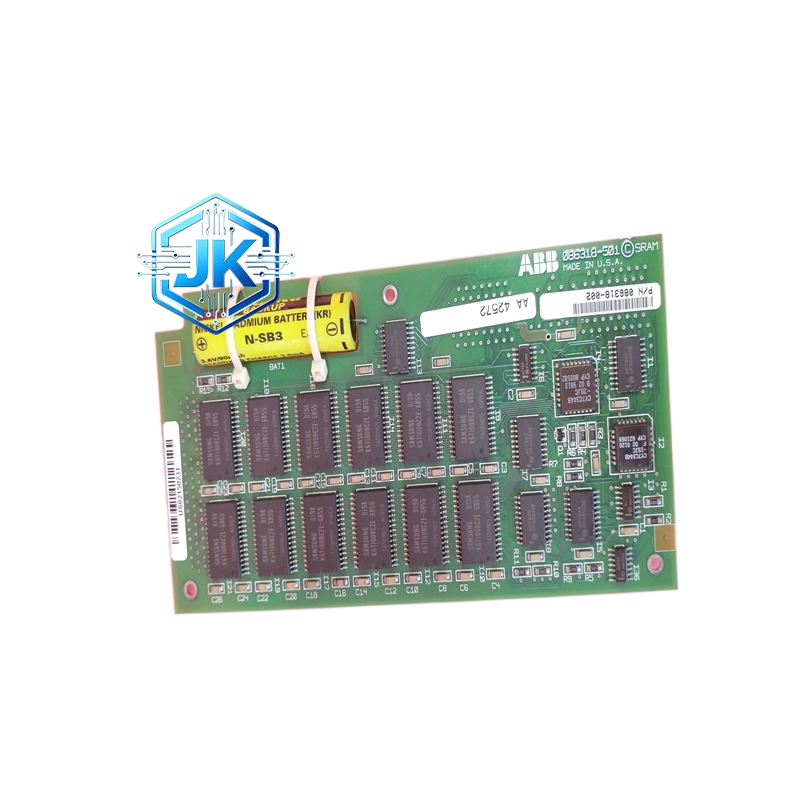

ABB 086318-002 PLC 存储扩展子板
工作原理
通过板载高速 SRAM 存储芯片扩展 CPU 内存空间；采用内部并行总线与 CPU 高速通讯，实现程序存储、数据缓存、参数掉电保持、历史数据记录；内置ECC 纠错电路，自动纠正数据读写错误，保障数据完整性；支持热插拔在线扩展，无需断电即可升级存储容量；防静电保护设计，避免静电损坏存储芯片。
材质构成
- 基板：高稳定阻燃 PCB 基板，耐高温、绝缘性强、抗老化
- 存储颗粒：工业级 SRAM 高速存储颗粒，读写速度快、掉电保持
- 连接器：镀金防氧化金手指触点，接触稳定、插拔耐久、信号衰减小
- 外壳：防静电保护涂层 / 绝缘框架，防静电、防尘、抗干扰
- 内部线路：高速屏蔽信号线，减少电磁干扰、保障数据传输稳定
结构特征
- 小型插卡式结构，适配 CPU 专用扩展插槽
- 金手指精准对接设计，插拔便捷、接触可靠
- 板载状态指示灯，显示读写 / 故障状态
- 防静电保护涂层，避免静电损坏芯片
- 紧凑一体化设计，不占用额外机柜空间
技术规格（性能参数）
- 存储类型：SRAM（静态随机存储器）
- 存储容量：512KB（标准）
- 数据保持：掉电永久保持（内置备用锂电池）
- 数据读写速度：≤10ns
- 纠错功能：ECC 数据纠错，自动纠正单比特错误
- 通讯接口：CPU 内部并行总线
- 工作电压：DC5V（CPU 内部供电）
- 工作温度：‑20℃~+60℃
- 储存温度：‑40℃~+85℃
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：75mm×30mm×10mm
- 重量：约 20g
- 兼容型号：ABB AC500 系列 CPU（500CPU05 等）、Symphony 系列控制器
- 认证：CE、UL、RoHS
功能特点
- 大容量扩展（512KB），支持复杂控制程序、海量工艺参数存储
- SRAM 高速读写，数据访问速度快、程序执行效率高
- 掉电数据永久保持，内置备用锂电池，无需外部电源
- 支持热插拔，在线扩展不影响系统运行、无需停机
- 即插即用，无需额外配置、安装后自动识别生效
- 内置 ECC 纠错，防止数据读写错误、保障数据安全
优势亮点
- 体积小巧（75×30×10mm），不占用额外机柜空间、无需额外布线
- 原厂适配，与 AC500 系列 CPU 完全兼容、兼容性 100%
- 高速稳定，数据读写无延迟、程序运行流畅
- 防静电设计，避免静电损坏存储芯片、提升可靠性
- 免维护设计，一次安装长期稳定运行、故障率极低
适用行业
工业自动化、电力控制、化工流程、冶金、水泥、造纸、制药、水处理、油气等 AC500 系列 PLC 系统扩展存储场景。
安装要求
- 断电状态下插入 CPU 专用扩展插槽，严禁带电插拔
- 金手指对准插槽、均匀用力插紧到位，确保接触可靠
- 安装完成后上电识别、确认存储容量正常
- 安装前触摸接地金属放电，释放静电、保护芯片
- 定期检查插槽接触状态，防止松动导致数据异常
使用注意事项
- 运行过程中禁止带电插拔，避免损坏金手指与存储芯片
- 禁止在强静电、强电磁环境无防护使用，防止芯片损坏
- 避免弯折、挤压板卡，防止电路断裂、芯片脱落
- 禁止私自拆卸、改装板卡电路，破坏原厂设计、丧失保修
- 长期闲置需断电存放，减少备用电池损耗、延长使用寿命
