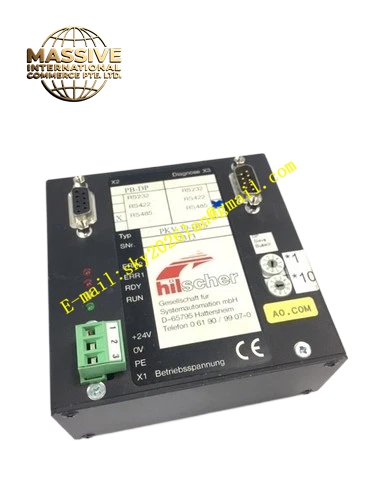

Hilscher PKV‑30‑DPS
技术规格 PROFIBUS‑DP 接口：DP‑V0、DP‑V1，从站模式，最高 12Mbps 串行接口：RS232、RS422、RS485 可配置 串口协议：Modbus‑RTU，Modbus‑ASCII，3964R I/O 数据长度：单方向最大 244 字节 供电电源：24VDC±20%，最大功耗 3.6W 安装方式：DIN EN50022 标准 DIN35 导轨 工作温度：0℃~+60℃ 防护等级：IP50 配置工具：SYCON.net组态软件
功能特点 完成 PROFIBUS‑DP 总线与串行总线数据映射，双向数据交换。硬件实时诊断，总线故障、串口故障通过面板 LED 直观显示。支持在线诊断，上位系统读取网关状态信息。支持多种串口协议自由切换。支持固件升级，扩展协议功能。模块内部电气隔离，阻断现场干扰传导进入 PLC 系统。
应用场景 西门子 PROFIBUS‑DP 系统接入 Modbus 串口仪表；变电站自动化通讯转换；冶金设备第三方仪表接入 DP 总线；化工装置老旧串口设备改造；发电机组辅控系统协议对接。
性能参数 DP 总线周期响应稳定，数据映射无丢包。串口通讯支持最高 115200bps 波特率。总线断线之后恢复链路自动重建通讯。
材质构成 金属阻燃外壳，FR‑4 电路板，PROFIBUS 总线隔离器件，串口收发芯片，状态 LED 指示灯，DIN 导轨金属卡扣，螺丝接线端子。
结构特征 方形紧凑型 DIN 导轨壳体，背部弹簧卡扣。壳体上方为 PROFIBUS 总线端子，下方为串口与电源接线端子；正面布置多颗状态 LED，分别指示总线运行、故障、串口收发状态。
工作原理 模块在 PROFIBUS‑DP 网络中作为标准从站，接收 DP 主站下发数据，按照配置映射规则转换为串行协议指令发送至串口设备；采集串口设备返回数据，转换为 DP 总线过程数据上传 DP 主站。内部硬件持续监测两侧总线状态，故障触发 LED 告警。
安装要求 模块卡装控制柜 DIN35 导轨。PROFIBUS 总线两端接入终端电阻。24VDC 供电电源纹波控制在合理范围。串口线缆使用屏蔽双绞线，屏蔽层单端接地。使用SYCON.net软件完成数据映射下载。
使用注意事项 PROFIBUS‑DP 总线接线严格区分 A、B 线。组态下载完成之后模块重启配置生效。串口通讯参数必须和下游串口设备完全一致。工作环境不允许超出 0‑60℃区间。
