描述

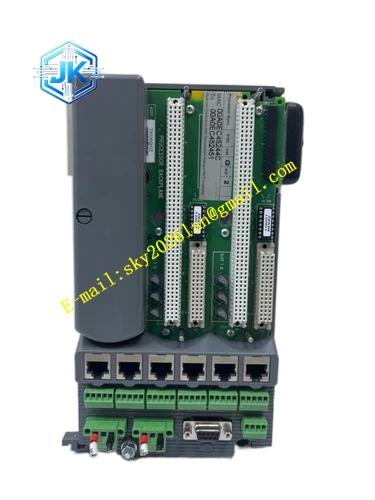

ICS Triplex T8293
技术规格
- 输入电压：22‑30VDC（24V 模式）、43‑60VDC（48V 模式），跳线切换选择
- 输入路数：三路冗余电源输入
- 输出通道：15 组双路冗余输出，合计 30 路熔丝保护通路
- 内置熔断器规格：3.15A 快熔微型熔断器
- 单通道最大输出电流：3.15A
- 整机最大总输出电流：23A
- 告警输出：无源继电器公共报警触点
- 工作温度：‑25℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20，机柜内安装
- 尺寸：79mm × 285mm ×109mm
- 重量：0.576kg
- 安全认证：TÜV SIL3，UL，CE，CSA
功能特点
- 三路冗余电源输入，输入电源一路发生故障，其余两路继续维持整机配电输出
- 15 组独立熔断器保护输出，单回路短路过载只触发对应通道熔断器，其余输出不受影响
- 每一路输出配置独立红色 LED 指示灯，熔断器熔断对应指示灯直接点亮，快速定位故障回路
- 集成无源公共报警继电器触点，任意一路熔断器熔断或者输入电源异常，继电器触点状态切换，向外输出硬件报警信号
- 支持 TC‑003‑01、TC‑004‑01 原厂预制线缆直接对接 FTA、VFTA 端子板，减少现场接线工作量
- DIN 导轨标准安装，适配工业标准控制柜布局
- 内部电路电气分组隔离，各组输出故障不会互相传导。
应用场景 Trusted SIS 机柜 FTA 端子板集中供电；石油化工 ESD 系统机柜内部回路电源分配；油气平台火气安全仪表系统现场回路配电；煤化工安全系统 I/O 前端供电分配；存量 Trusted 项目电源子系统备件替换。
性能参数 安全完整性等级 SIL3；熔断器熔断响应时间小于 8ms；报警继电器触点最大负载 250VAC/2A；输入电源切换无输出中断。
材质构成 阻燃 ABS 基座外壳；FR‑4 阻燃 PCB 电路板；陶瓷快熔熔断器；红色 LED 状态指示灯；镀镍螺钉接线端子；金属 DIN 导轨卡扣；继电器告警元件；镀金连接器接口。
结构特征 标准 DIN 导轨卡装结构；正面排布每一路通道状态指示灯；一侧配置电源输入接线端子排；另一侧配置专用连接器接口对接 TC 系列预制电源线缆；熔断器插槽布置于外壳内侧，带可拆卸防护盖板；外壳机械定位卡扣，导轨安装牢固防震动脱落。
工作原理 上游 T8200 电源机箱输出三路冗余直流电源送入 T8293 输入端子；内部电路对三路输入电源做冗余选择，输出稳定直流电源分配至 15 组输出支路；每一条输出支路串联独立 3.15A 熔断器之后对外输出电源；当下游 FTA 或者现场回路发生短路过载，对应支路熔断器熔断，切断故障回路，同时对应通道红色 LED 点亮，公共报警继电器触点切换，输出硬件报警信号，报警信号接入 SIS 系统 DI 通道，系统生成故障告警记录。
安装要求
- 整机断电状态下卡装在机柜标准 DIN 导轨之上，卡扣完全卡紧导轨，确认无松动。
- 电源输入接线端子紧固扭矩 0.8‑1.0N・m，线缆压接牢固。
- 优先使用 TC‑003‑01、TC‑004‑01 原厂预制线缆对接 FTA/VFTA，如需接线严格按照图纸执行。
- 机柜保证通风散热，远离大功率发热器件。
- 告警继电器触点接线接入 SIS 数字输入通道，实现系统软件层面故障报警。
- 电源输入线缆、输出线缆分开走线，线缆预留松弛弧度，禁止拉扯线缆承受拉力。
使用注意事项
- 模块仅限机柜内部 IP20 环境使用，不可直接用于防爆危险区域。
- 必须使用原厂 3.15A 规格快熔熔断器，禁止更换更大电流规格熔断器。
- 熔断器熔断之后，排查下游 FTA、现场线路短路过载故障根源，故障消除之后再更换熔断器。
- 禁止带电插拔 TC 系列预制互连线缆，带电插拔造成对应下游 FTA 整套回路失电。
- 定期检查 DIN 导轨卡扣紧固状态，规避机柜震动造成模块松动。
- 闲置输出通道熔断器保持在位，输出端子做绝缘防护。
