描述

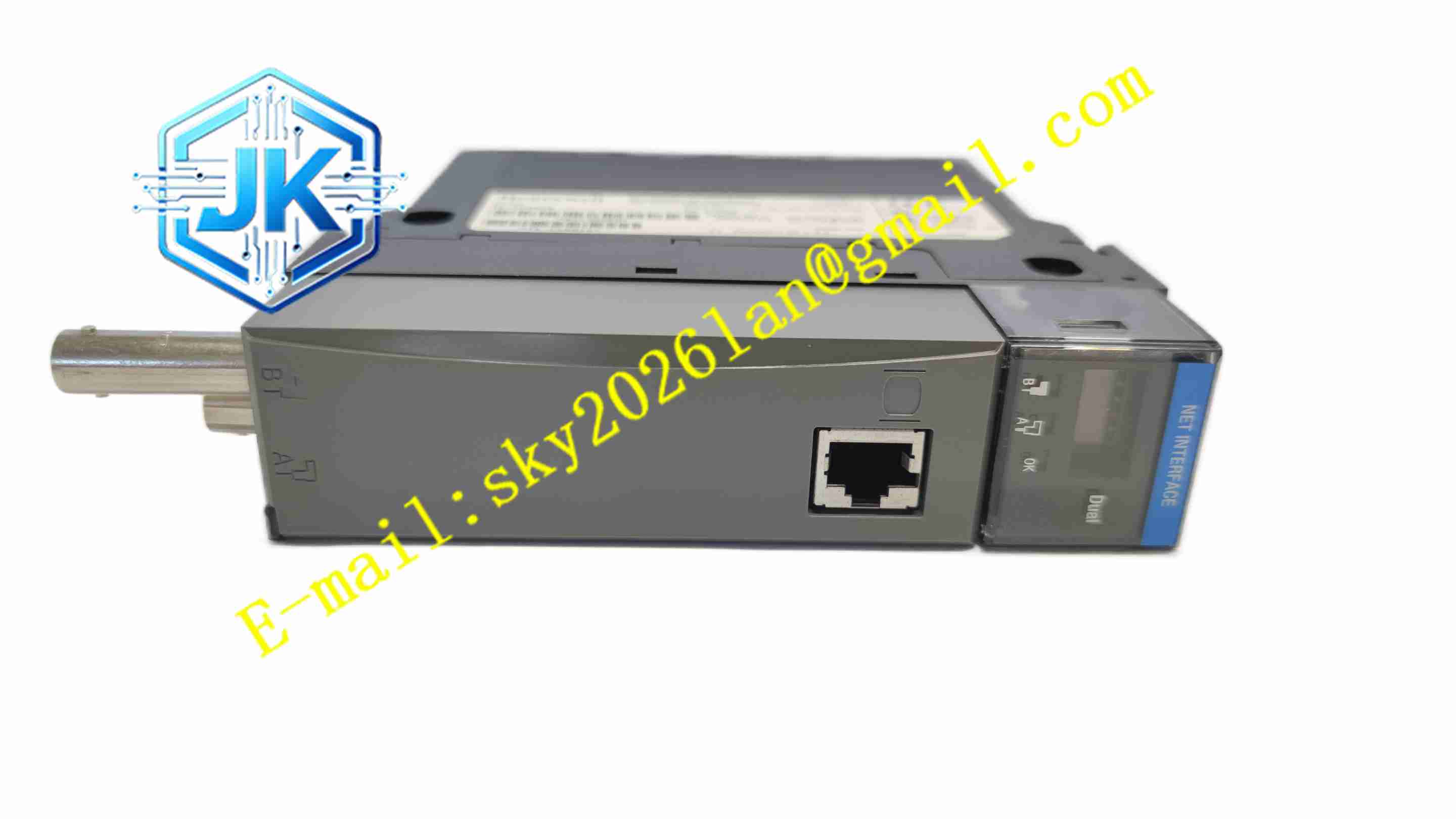

Honeywell TK-CCR014
技术规格 ControlNet 双冗余网络接口；适配 C300 控制器机架；背板总线和 C300 CPU 通讯；支持冗余切换；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；通道隔离；LED 网络状态指示灯。
功能特点 双网络通道冗余设计，单一条通讯线路故障自动切换，不中断工艺控制；完成 C300 控制器与 ControlNet 总线上 I/O 模块、其他控制器数据交换；实时网络诊断，识别断线、网络负载异常；前面板 LED 分别显示 A/B 双网运行、故障状态；支持在线热插拔；网络数据报文校验，防止错误数据；通讯流量监控。
应用场景 石油炼化 Experion C300 DCS 系统；化工连续生产装置 DCS；火力发电厂锅炉 DCS 控制系统；天然气处理厂 DCS；制药高危工艺控制系统。
性能参数 冗余切换无扰动，不丢失控制数据；网络通讯实时性满足 DCS 控制周期；故障诊断响应快速；长期连续运行稳定。
材质构成 金属加固外壳；多层玻纤阻燃 PCB；ControlNet 通讯芯片；隔离变压器；镀金背板连接器；双色 LED 指示灯；板卡三防涂层。
结构特征 机架插卡式模块，插入 C300 控制器机架插槽；前面板 A、B 网状态指示灯；后端金手指对接机架背板总线；前面板引出两组 ControlNet 通讯接口。
工作原理 C300 控制器 CPU 将控制数据、输出指令通过背板总线发送给 TK-CCR014 模块，模块将数据封装为 ControlNet 协议报文，通过 A、B 两路冗余网络向外发送。来自现场 I/O 模块的采集信号通过 ControlNet 网络传回模块，解析后转发给 CPU。模块持续监测两路网络链路状态，当主网络故障，自动切换备用网络传输数据，同时上报网络故障报警。
安装要求 安装于 Honeywell 专用机架；ControlNet 通讯线缆使用专用屏蔽同轴电缆；网络终端电阻按规范配置；机柜保护接地可靠；机柜保持通风。
使用注意事项 冗余网络两路线缆独立敷设，不可同槽；在线更换模块前确认另一路网络正常；网络布线严格遵守 ControlNet 长度限制；定期查看网络负载状态；禁止在控制网络接入非授权设备。
