描述

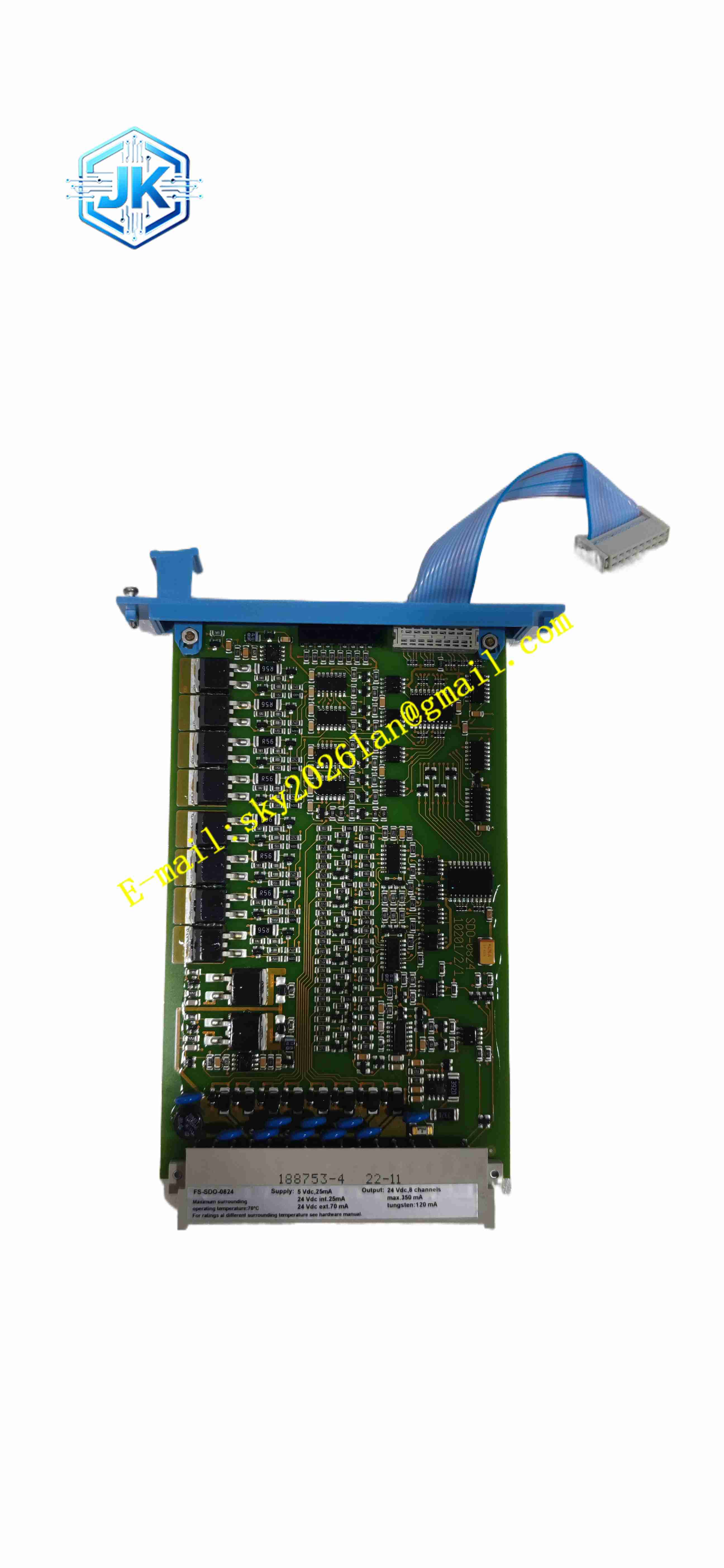

Honeywell FS-SDO-0824
技术规格
- 通道数量：8 路安全数字输出通道
- 输出信号：24V DC
- 单通道额定输出电流：0.55A
- 供电电压：24V DC
- 安全等级：SIL3
- 诊断功能：负载断线、短路回路检测
- 工作温度：-20℃ ~ +60℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP20，机架插拔式
- 通讯：Safety Manager 安全背板总线
- 重量：0.74kg
功能特点
- 8 路独立安全数字输出，驱动现场切断电磁阀、安全继电器。
- 每通道实时监测负载回路，识别断线、短路故障，故障信息上传控制器。
- 失效安全设计，模块硬件故障时全部输出强制失电。
- 支持机架热插拔，在线维护更换模块。
- 前面板独立 LED 指示灯，显示每一路输出状态与故障。
- 光电隔离，系统背板总线与现场输出回路隔离，抑制干扰。
- 电路板三防涂覆，抵御盐雾、油气、粉尘侵蚀。
- 硬件看门狗，模块内部异常强制输出安全状态。
- 板载非易失存储器，保存通道组态参数。
- 安全总线数据校验，保证控制器指令可靠接收。
应用场景
- 石油化工 ESD 紧急停车电磁阀切断回路
- 锅炉、燃气轮机 BMS 燃烧保护系统安全输出
- 海上平台火气系统声光报警驱动回路
- 压缩机组安全联锁阀门控制
材质构成
- 外壳：阻燃玻纤增强聚碳酸酯机架壳体
- PCB 板：FR4 基材，聚氨酯三防涂层
- 驱动器件：安全级固态驱动芯片
- 背板连接器：镀金边缘接触引脚
- 保护器件：TVS、限流保险丝
结构特征
- 标准机架插拔矩形模块，前端机械锁定卡扣。
- 前面板集成电源、运行、通道 LED 指示灯。
- 后端镀金总线连接器接入机架背板。
- 内部电路分区，安全逻辑电路和现场驱动回路隔离。
- 机械防呆卡槽，防止错插至其他插槽。
- 无风扇被动空气对流散热。
工作原理 安全控制器通过背板总线发送输出指令，模块驱动电路控制 24V DC 通道通断，驱动现场电磁阀或继电器。模块持续监测负载回路阻抗，识别断线、短路故障。一旦模块硬件故障，硬件电路切断全部输出，进入失电安全状态，满足 SIL 安全失效原则。
安装要求
- 插入 Safety Manager 机架指定插槽，扣紧前端机械卡扣。
- 现场负载线缆采用屏蔽双绞线，与动力电缆分开敷设。
- 机架接入 24V DC 电源，机柜可靠保护接地。
- 接线完成后，模拟负载断线短路，校验通道诊断功能。
- 在 Safety Builder 软件配置输出安全逻辑。
使用注意事项
- 单通道负载电流不可超过 0.55A 额定值。
- 电磁阀等感性负载增加续流浪涌吸收元件。
- 插拔模块前确认系统允许热插拔操作。
- 备件操作佩戴防静电手环。
