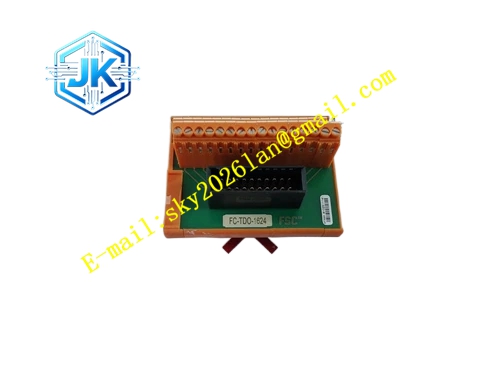

Honeywell FC-TDO-1624
技术规格 16 路数字输出通道；额定工作电压 24VDC；单通道最大持续电流 1.5A；适配 TS35 标准 DIN 导轨安装；螺丝端子适配最大 2.5mm² 线缆；端子紧固扭矩 0.5Nm；工作温度 – 20℃~+60℃；后端多针连接器对接 FSC 数字输出模块。
功能特点 将 16 通道离散输出信号由 I/O 模块转接至现场线缆；螺丝端子结构便于现场电缆施工；每通道内置独立过流保护；紧凑 DIN 导轨安装节省柜内空间；通道清晰刻印编号，方便线路识别；通道之间隔离，降低回路串扰。
应用场景 石化 FSC 安全控制柜；化工厂电磁阀驱动回路；炼油厂报警指示灯控制；水处理紧急关断辅助输出；电站辅机离散控制；天然气管道安全联锁现场接线端子。
性能参数 通道通断响应速度稳定；端子接触电阻长期保持低值；过流保护触发动作快速；通道间绝缘电阻满足工业标准；抗振动性能适配控制柜运行环境。
材质构成 绿色 FR4 印刷电路板；橙色阻燃塑料端子外壳；铜合金螺丝接线端子；塑料通道标识标签；DIN 导轨塑料卡扣；铜质内部信号走线。
结构特征 紧凑型矩形模块；正面多排螺丝接线端子；后端 D 型连接器对接 FSC 数字输出模块；模块底部配置 DIN 导轨卡扣；PCB 电路被塑料外壳包裹保护；端子区域印刷连续通道编号。
工作原理 FSC 输出模块发出的开关信号，通过后端连接器传输至 FTA 板内 PCB 线路。每一路信号独立接入前端螺丝端子，现场电缆连接至端子。安全模块输出导通指令时，对应通道输出 24VDC，驱动现场执行器件。每一路通道配置独立保护元件，限制单通道输出电流。
安装要求 将 FTA 卡紧固定在控制柜内 TS35 DIN 导轨；后端连接器与对应 FSC 数字输出模块准确对接；现场线缆剥线长度控制在 7mm；端子螺丝按规定扭矩锁紧；现场大电流布线与低压信号电缆分开敷设。
使用注意事项 现场负载电流不可超过单通道额定值；修改接线前断开现场供电；端子区域保持无粉尘、无导电碎屑；禁止使用腐蚀性溶剂擦拭塑料外壳；机柜定期维护时检查螺丝端子紧固状态。
