描述

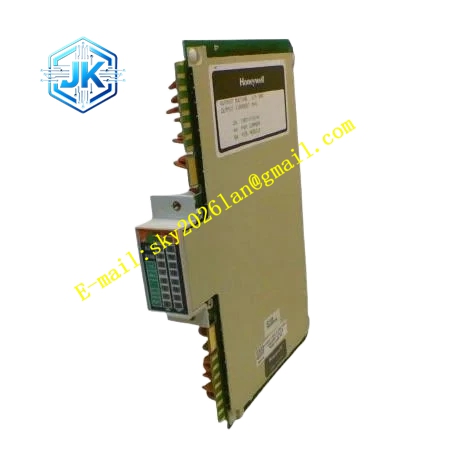

Honeywell 621-2150
技术规格
- 通道数量：16 通道数字量输入
- 适配信号：24VDC 有源开关、无源干接点
- 通道隔离：1500VAC 光耦隔离
- 防抖时间：软件可配 1ms~20ms
- 工作温度：0℃~+60℃
- 背板接口：621 并行 I/O 总线
- 热插拔支持：是
功能特点 每通道独立光耦隔离，阻断现场高压窜入背板。 软件可配置防抖时间，适配不同机械触点开关。 每通道断线诊断，现场线缆断开时触发通道报警。 板载 LED 指示每通道输入状态。 所有上传数据帧带 CRC 校验，保证通讯数据正确。 输入阈值稳定，不受环境温度漂移影响。
应用场景 现场限位开关、压力开关信号采集 泵阀辅助触点状态反馈 安全联锁回路离散信号输入 老 621 系统数字输入通道备件替换
性能参数
- 信号识别阈值：18VDC 接通，5VDC 断开
- 光耦隔离耐压：1500VAC 持续 1 分钟
- 断线检测响应：小于 180ms
- 通道间串扰：-60dB 以上
- 输入响应延迟：匹配配置防抖时间
材质构成 FR4 PCB 基板 高速光耦隔离器 RC 防抖滤波元件 TVS 浪涌二极管 镀金背板金手指 阻燃塑料前面板
结构特征 标准欧卡尺寸，插入扩展机架 I/O 槽位 前部两排螺丝端子，逐通道编号 后面板金手指对接背板 前面板每通道对应一颗状态 LED 隔离屏障分隔现场侧和背板逻辑侧
工作原理 现场开关信号接入输入端子，经过限流电阻和光耦输入侧，光耦将 24VDC 现场信号转换为内部逻辑电平，经过防抖滤波电路采样。采样得到的通道状态打包为通讯帧，通过背板总线上传给 CPU。断线检测电路监测输入回路电流，回路开路时触发故障标志。光耦阻断现场高压和背板逻辑电路，实现电气隔离。
安装要求 使用双绞线敷设现场开关信号线缆。 配置软件中根据开关机械特性设置防抖时间。 线缆压接牢固，避免松脱造成断线误报。 信号线远离动力电缆敷设。
使用注意事项 禁止接入交流高压信号，会击穿光耦隔离器。 防抖时间设置过短会造成机械触点误触发。 光耦器件损坏会造成对应通道固定无信号，需整体更换模块。
