描述

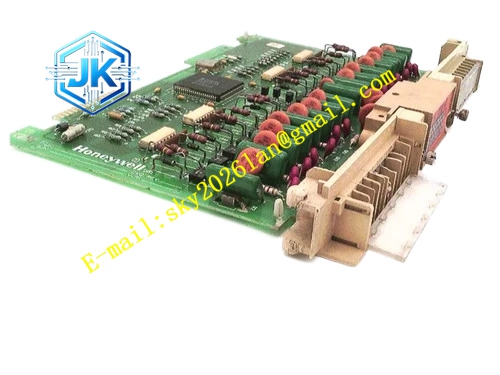

Honeywell 621-1151
技术规格
- 通道数量：8 通道模拟量输出
- 输出信号类型：4~20mA 直流电流信号
- 输出分辨率：12 位 DAC
- 通道隔离：500VAC 组间隔离
- 负载阻抗：最大 750Ω
- 工作温度：0℃~+60℃
- 背板接口：621 系列并行 I/O 总线
- 热插拔支持：是
功能特点 每通道输出独立回读采样，监测实际输出电流和指令值的偏差。 通讯故障时，模块自动输出预设的安全值（4mA 或 20mA 可配置）。 每通道独立短路保护，输出短路时自动限流。 输出转换精度 ±0.1% 满量程。 板载 LED 指示每通道输出状态和故障报警。 输出信号带硬件滤波，平滑控制输出波动。
应用场景 调节阀、电气阀门定位器驱动 现场模拟记录仪、数显表信号输出 PID 闭环控制回路输出执行通道 老 621 系统模拟输出通道备件替换
性能参数
- 输出转换精度：±0.1% 满量程
- 短路保护触发阈值：25mA
- 输出更新周期：每通道 20ms
- 共模抑制比：80dB 以上
- 故障切换时间：小于 50ms
材质构成 FR4 PCB 基板 12 位数模转换芯片 输出运算放大器 光电隔离器件 精密采样电阻 TVS 浪涌二极管 镀金背板金手指 阻燃塑料前面板
结构特征 标准欧卡尺寸，插入扩展机架 I/O 槽位 前部螺丝接线端子，逐通道标注输出极性 后部金手指对接背板总线 前面板排布通道状态 LED 隔离区分隔现场输出侧和背板逻辑侧
工作原理 CPU 通过背板总线发送数字设定值到模块，DAC 芯片将数字值转换为对应的模拟电流信号，经过驱动放大电路输出到现场负载。回读采样电路实时检测实际输出电流，和指令值对比，偏差超出范围时触发通道故障报警。通讯中断时，模块按照预设参数输出安全电流值。短路检测电路监测输出回路电流，过流时自动限流保护。
安装要求 使用屏蔽双绞线作为输出信号线，单端接地。 输出线缆和动力线缆分开线槽敷设。 配置软件中设置每通道的故障安全输出值。 上电后校准零点和满度输出值。
使用注意事项 负载阻抗超过 750Ω 会造成输出电流不足。 现场输出端子不可短接，长时间短路会触发保护。 屏蔽层不可双端接地，会引入共模干扰。
