描述

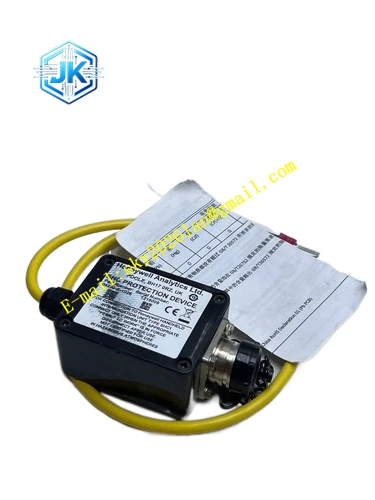

Honeywell 04230-A-1025
技术规格
- 兼容探测器：C7035 系列 UV 火焰探测器
- 输入：UV 传感器高阻抗输入
- 输出：单刀双掷干接点，3A/250V AC
- 供电电压：120V AC 50/60Hz
- 最大探测器电缆长度：100 米
- 响应时间：≤0.5 秒
- 工作温度：0℃至 + 60℃
功能特点 高增益放大器补偿长探测器线缆的信号损失。 输入电路阻抗与长 UV 探测器电缆匹配，最小化信号反射。 隔离输出触点，阻断接地回路干扰。 板载火焰信号强度 LED。 插接式插座设计，模块更换无需重新布线。 内部电路故障时故障安全输出状态。
应用场景 大型锅炉远距离探测器连接 长观察管燃烧器火焰信号调理 长电缆信号衰减场景替换 04230-A-1001 单元 长距离探测器布线的旧燃烧系统升级
性能参数
- 输入增益：是标准 04230-A-1001 放大器的 2 倍
- 最大电缆补偿：90% 信号衰减
- 触点额定值：3A 电阻负载
- 响应时间：≤0.5 秒
- 工作湿度：10%-90% 无结露
材质构成 ABS 插接模块外壳 高增益差分放大电路 输入阻抗匹配网络 单刀双掷输出继电器 插座底座 镀金模块插针
结构特征 小型长方形插接模块。 前面板火焰信号 LED。 底部镀金插针插入插座底座。 输入匹配网络紧邻输入针脚，最小化线缆信号拾取。 插座底座安装在 DIN 导轨上。
工作原理 UV 探测器信号沿长电缆传输到放大器输入。高阻抗差分放大器接收衰减信号，放大至可触发电平。匹配输入网络防止电缆端信号反射，最大化接收信号强度。放大后 UV 信号确认火焰时输出继电器闭合，向燃烧控制器传输火焰存在信号。熄火时 UV 信号消失，继电器断开触发安全停机。内部故障时继电器默认断开，保持安全熄火状态。
安装要求 将插座底座固定在控制柜 DIN 导轨上靠近燃烧控制器。 探测器布线使用屏蔽电缆，屏蔽层单端接地。 将放大模块插入插座。 调整灵敏度，确认长电缆全程火焰信号稳定。
使用注意事项 探测器电缆长度不得超过 100 米，过长会造成信号噪声。 屏蔽层仅在控制端接地，双端接地会造成接地回路嗡鸣。 高增益设置对 EMI 更敏感，探测器布线远离电力线路。 火焰信号 LED 无真实火焰下闪烁说明放大器老化，立即更换模块。
