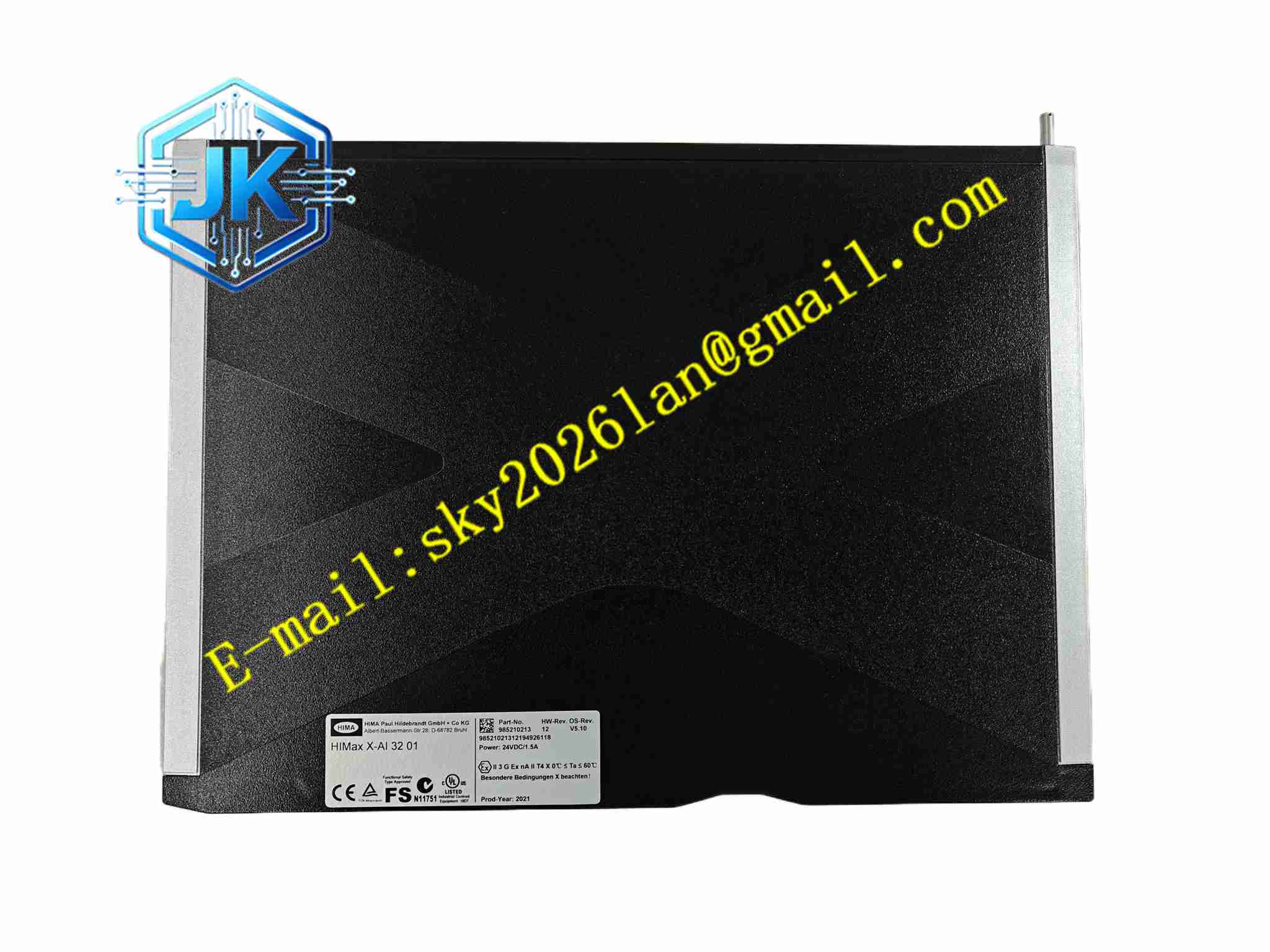

HIMA X-AI3201 985210213
技术规格： 型号：X-AI3201 物料号：985210213 通道数量：32 路模拟量输入 信号类型：4-20mA 两线制变送器信号 分辨率：12 位 AD 转换 安全等级：SIL3，IEC61508，TÜV AK6，CAT4 额定供电：DC24V 防护等级：IP20，控制柜背板插槽安装 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 通讯：HIMax 内部安全总线 安装特性：支持在线热插拔 认证：TÜV、CE
功能特点： 32 通道高密度模拟量采集，单模块接入大量现场变送器。 双通道硬件诊断电路，实时检测变送器断线、短路、信号超量程。 每通道独立 LED 状态指示灯，快速定位故障通道。 数据传输 CRC 安全校验，识别通讯干扰、数据损坏。 在线热插拔，模块更换无需停机，安全逻辑持续运行。 采集信号滤波处理，抑制工业现场电磁噪声。 通道隔离保护，外部线路浪涌不会损坏模块主板。 故障事件带时间戳记录，上传安全系统上位机。
应用场景： 化工装置 SIS 安全仪表系统，炼油厂 ESD 紧急停车系统，电厂锅炉保护，LNG 储罐液位压力安全监测，海上平台工艺参数安全采集，煤化工反应器联锁监测。
性能参数： 满量程采集精度 ±0.02% 信号采样周期 50ms 通道之间电气隔离，阻断地环路干扰 每通道支持两线制变送器供电 低危险失效概率，满足 SIL3 安全回路指标 支持全年 7×24 小时不间断连续运行
材质构成： 外壳：阻燃玻纤增强塑料卡件壳体 电路板：FR4 多层高可靠 PCB，宽温工业安全元器件 背板连接器：高密度镀金连接器 指示灯：工业高亮度 LED 内部金属加固支架，提升抗振动能力
结构特征： 背板插卡式模块化设计，垂直安装在 HIMax 系统背板插槽。 前面板集成模块运行指示灯与 32 通道状态 LED。 背部镀金连接器对接系统背板。 外壳机械卡扣锁定，防止振动造成接触不良。 IP20 防护等级，仅允许在控制柜内部安装。
工作原理： 模块上电，建立与 HIMax 安全 CPU 之间安全总线通讯。模块为现场两线变送器提供 DC24V 馈电，持续采集 4-20mA 模拟信号，经过 AD 转换为数字量。双通道电路同时读取采集数值，进行对比校验，识别信号异常。检测到断线、短路、超量程故障时，立即上报安全 CPU 并点亮故障指示灯。采集数据附加 CRC 校验码传输至 CPU，避免干扰造成错误测量值。模块支持热插拔，插拔握手协议保障安全系统不误触发联锁。
安装要求： 模块安装在 HIMax 安全控制柜背板插槽内。 安装前检查背板连接器清洁无氧化。 垂直推入插槽，到位锁紧卡扣。 现场变送器屏蔽线缆接入配套 HIMA 端子板。 控制柜可靠接地，通讯屏蔽层单端接地。 模块周围预留通风空间，保证散热。
使用注意事项： 模块为 SIS 安全仪表核心部件，仅限经过 SIS 培训人员操作。 模块内部无用户可维修元件，故障整体更换。 热插拔操作严格执行 SIS 操作规程。 禁止带电拆卸外壳，电路板禁止直接擦拭。 运输存储使用防静电包装，避免冲击震动。 更换模块后执行系统诊断测试，确认全部通道正常。
