描述

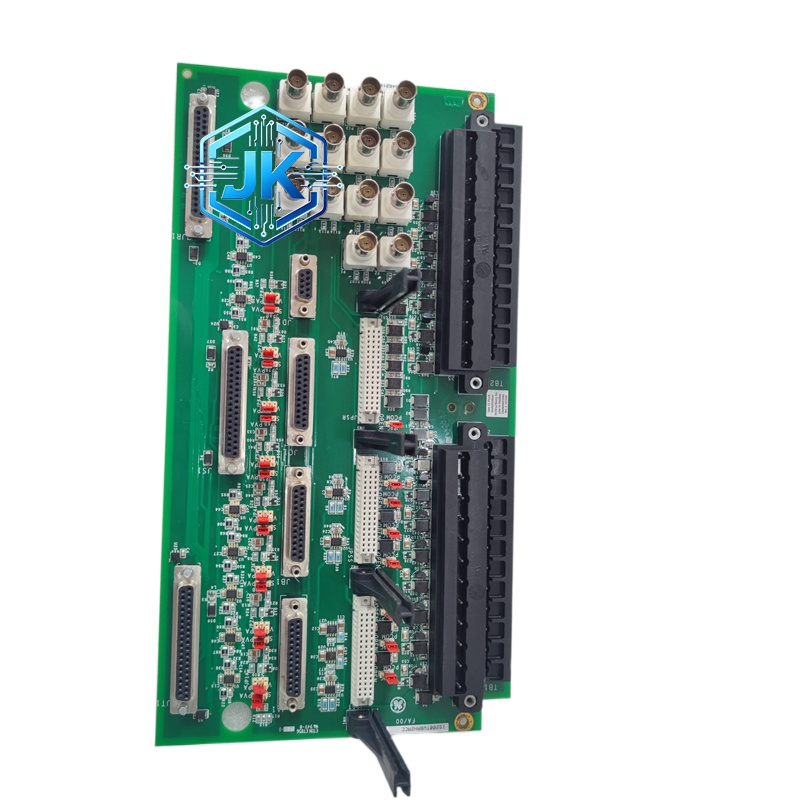

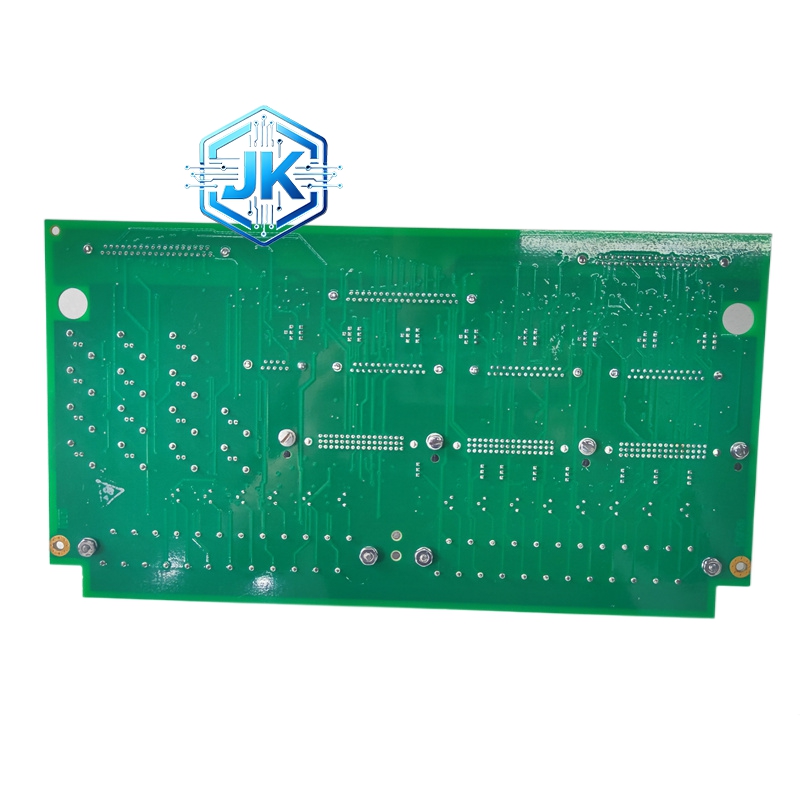

GE Mark VIe 热电偶输入模块 IS230TCISH7C
技术规格:
- 通道数量: 8路热电偶输入（单端）
- 支持类型: J, K, T, E, N, R, S, B（八种标准热电偶全覆盖）
- 分辨率: 0.1°C（16位A/D转换）
- 精度: ±0.25% 读数 或 ±1.5°C（取较大值）
- 冷端补偿: 内置高精度传感器，精度 ±0.5°C
- 输入阻抗: > 10 MΩ（对热电偶回路几乎无负载效应）
- 隔离电压: 1500 V DC 通道对地
- 通信方式: Mark VIe背板总线
- 供电: +5 V DC 背板供电，功耗约3 W
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
- 尺寸: 标准欧洲卡，约160 x 233 mm
功能特点:
- 板载线性化 — 无需外部查表，直接输出工程温度值，降低编程复杂度
- 断线检测 — 热电偶开路时自动生成报警信号并冻结最后有效值
- 50/60 Hz数字滤波 — 有效抑制工频电磁干扰，信噪比提升20 dB
- 每通道LED指示灯 — 实时显示信号状态（绿色=正常，红色=故障）
- 即插即用 — 无跳线设置，通过软件配置通道类型和量程
- 通道独立配置 — 8个通道可分别设置为不同热电偶类型
- 自诊断功能 — 模块自身健康状态实时上报控制器
材质构成与结构特征:
- PCB材质: FR-4高Tg板，表面涂覆三防漆（conformal coating）
- A/D芯片: 24位Σ-Δ型模数转换器，内置PGA可编程增益放大器
- 连接器: 欧式DIN 41612，每通道独立接线端子
- 冷端补偿传感器: 铂电阻Pt1000，精度A级
- 散热方式: 自然对流
工作原理:
热电偶产生的毫伏级信号经输入保护电路（防过压、防反接）后进入PGA放大，再由24位Σ-Δ型A/D转换器数字化。冷端补偿传感器测量接线端子处温度，控制器根据热电偶类型查表进行冷端补偿计算，最终输出工程温度值至Mark VIe处理器。
安装要求:
- 安装于Mark VIe机柜背板任意空闲模拟输入槽位
- 热电偶必须使用对应分度号的补偿导线，不可混用
- 补偿导线屏蔽层在控制柜端单端接地
- 远离大功率变频器和电机，间距至少300 mm
- 每个通道的正负线必须对应正确，接反会导致负温度显示
使用注意事项:
- 热电偶类型与模块配置必须一致 — K型热电偶接入J型通道会产生巨大测量误差
- 定期校验冷端补偿精度 — 建议每年用标准温度源校验一次
- 禁止输入超过50 mV信号 — 会损坏PGA放大器
- 接线端子扭矩0.5 N·m — 过紧会损坏端子，过松会导致接触不良
应用场景:
- 燃气轮机排气温度（EGT）监测 — 8点温度分布测量
- 锅炉过热器和再热器温度分布 — 蒸汽温度监控
- 催化裂化反应器床层温度 — 多点温度梯度测量
- 化工反应釜多点温度采集 — 反应温度过程控制
- 水泥窑预热器温度监测 — 高温环境热电偶采集
