描述

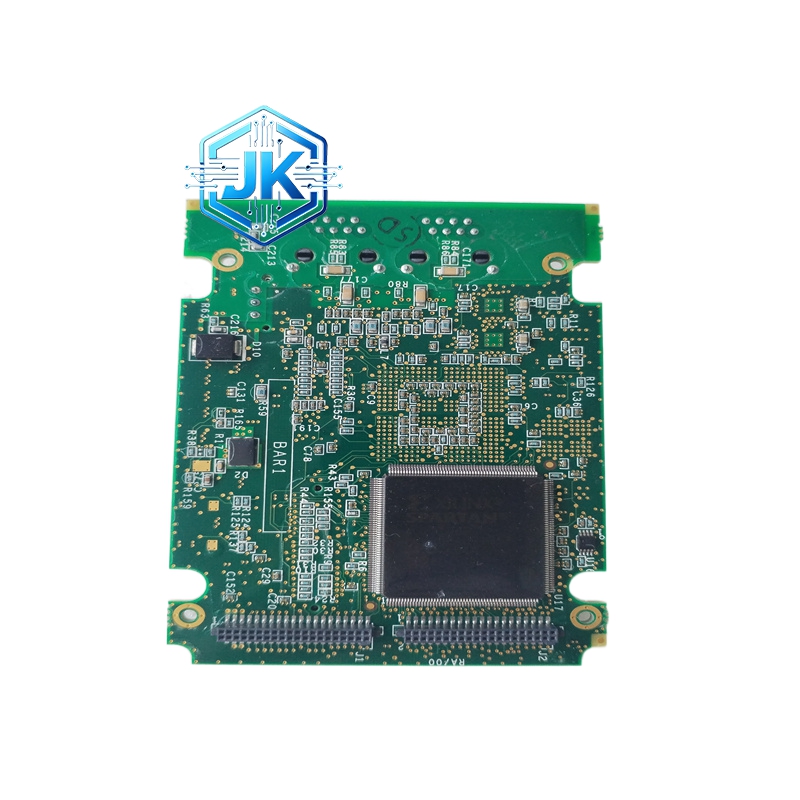

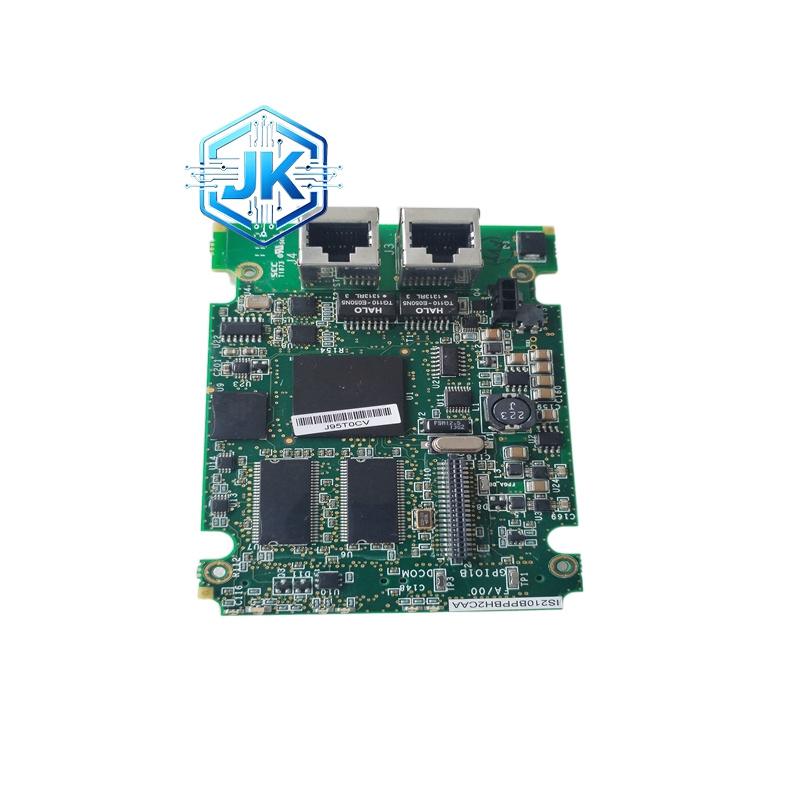

GE通用电气 IS210BPPBH2B，属于Mark VIE控制系统电源模块
技术规格：
- 输入电压：24V DC（标称）或 125V DC（可选）
- 输入范围：24V DC ±10% / 125V DC ±15%
- 输出电压：+5V DC（30A）、+12V DC（8A）、-12V DC（1A）
- 输出功率：最大约200W
- 效率：>85%
- 过流保护：每路输出独立过流保护，自动恢复
- 过压保护：输出过压时自动关断
- 冗余：支持双电源冗余配置（两块电源模块并联）
- 供电：外部24V DC / 125V DC
- 工作温度：0°C 至 +60°C
- 安装方式：VME标准单槽（S0槽位）
功能特点：
- 多路输出：+5V / +12V / -12V三路独立输出，满足不同模块供电需求
- 过流保护：每路输出电流超限时自动限流并报警，故障排除后自动恢复
- 冗余供电：两块电源模块并联运行，一块故障另一块自动承担全部负载
- 热插拔：支持带电热插拔更换（VME规范要求）
- 风扇冷却：内置温控风扇，根据负载自动调速
材质构成：
- 外壳：铝合金压铸 + 镀锌钢板，表面喷塑
- PCB：4层工业级，三防涂覆
- 变压器：高频变压器，铁氧体磁芯
- 风扇：滚珠轴承风扇，寿命>50000小时
结构特征：
- VME标准单槽板卡，通常安装在机架最左侧（S0槽）
- 前面板：Power OK LED / Fault LED / 风扇状态LED
- 背部：电源输入端子 + VME总线连接器
- 顶部：散热风扇出风口
工作原理：
外部24V DC电源接入模块后，经EMI滤波器和高频DC-DC转换器，分别产生+5V、+12V、-12V三路稳压输出。每路输出串联电流检测电阻，当电流超过设定值时，PWM控制器降低占空比实现限流。双电源冗余时，两块模块通过均流二极管自动均分负载。风扇根据内部温度传感器信号自动调速。
应用场景：
- Mark VIE控制系统VME机架供电
- 燃气轮机控制柜供电
- 蒸汽轮机控制柜供电
- 任何需要多路直流电源的VME系统
安装要求：
- 必须安装在VME机架最左侧槽位（S0）
- 双电源冗余时两块模块相邻安装
- 电源输入电缆截面积不小于6mm²（24V/30A时）
- 接地端子可靠连接至机柜保护地
使用注意事项：
- 严禁在负载侧短路状态下长时间运行
- 风扇故障时需立即更换，否则模块会过温保护
- 双电源冗余配置时，两块模块输入电源必须来自不同回路
- 定期检查风扇运转状态和输出电压
