描述

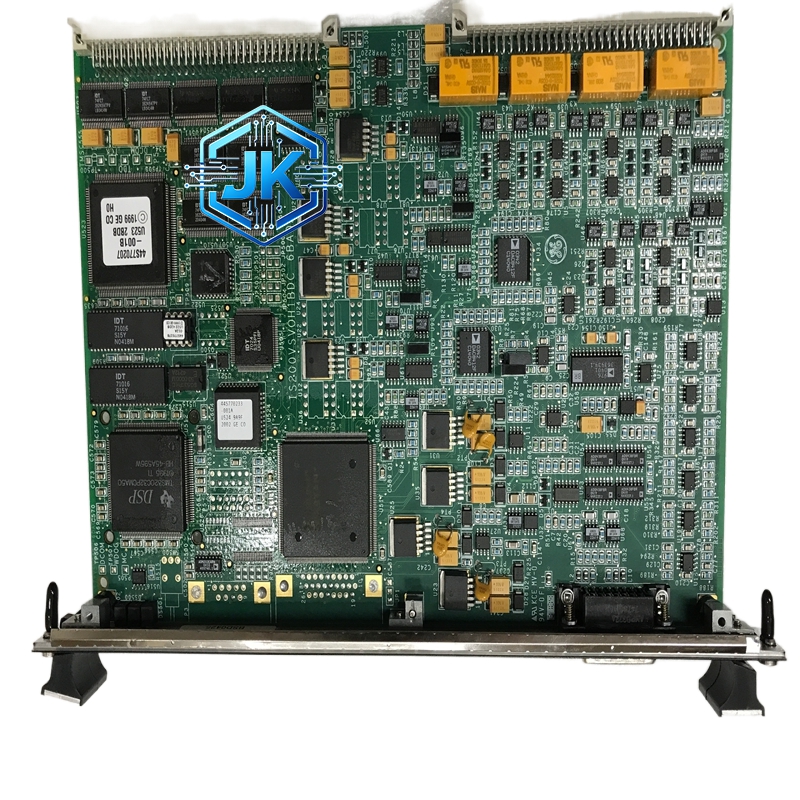

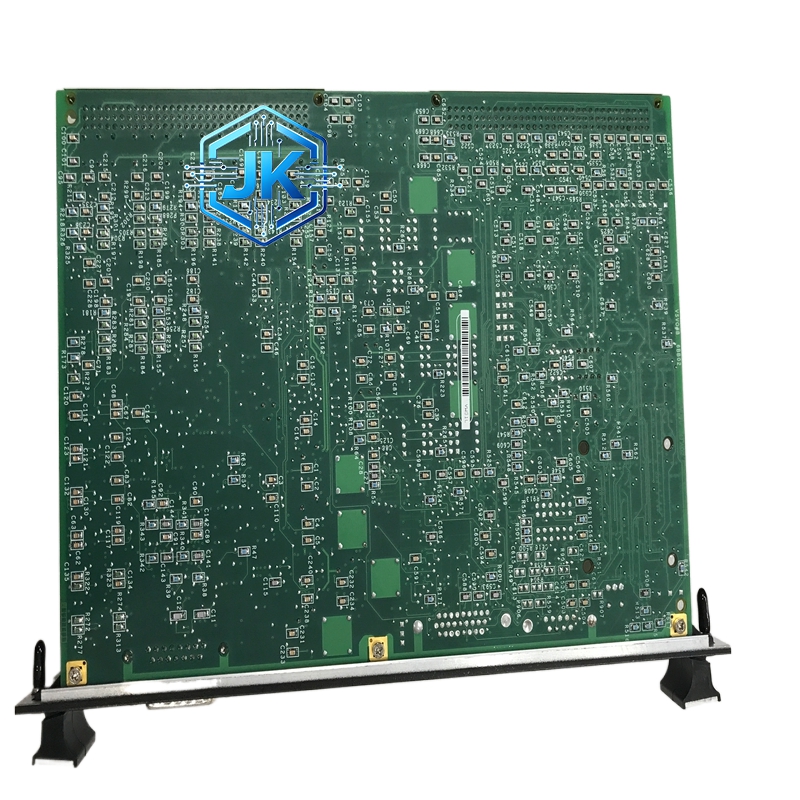

GE通用电气 IS200VRTDH1D Mark VI / Mark VIE 控制系统速度传感器模块
技术规格：
- 通道数：8路RTD输入（可配置为4通道，H1表示8通道）
- 传感器类型：PT100（DIN 43760 / IEC 60751）、PT1000、Cu50
- 测量范围：PT100：-200°C 至 +650°C；Cu50：-50°C 至 +150°C
- 精度：±0.15°C（PT100，0°C至100°C范围内）；±0.3°C（全量程）
- 分辨率：0.01°C
- 引线方式：2线制、3线制、4线制（自动识别）
- 激励电流：恒流源激励，1mA（PT100），0.1mA（PT1000）
- 隔离电压：通道间1500V DC隔离，与背板500V DC隔离
- 采样速率：最高10Hz（100ms周期）
- 供电：+5V DC，VME/CPCI背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽，3U高度
功能特点：
- 三线制补偿：自动消除引线电阻误差，3线制接法精度最高
- 断线检测：RTD断线时自动报警，输出超量程值并置故障标志
- 冷端补偿：内置精密冷端补偿电路，无需外部补偿器
- 通道独立配置：每通道可独立设置传感器类型和量程
- 自诊断：支持通道短路、断路、超量程自检测
材质构成：
- 外壳：阻燃PC/PA合金工程塑料，UL94 V-0等级
- PCB：6层工业级多层板，三防涂覆（防潮、防尘、防霉）
- 端子：镀金弹簧端子，抗氧化抗振动
- ADC芯片：24位Sigma-Delta型A/D转换器
结构特征：
- VME/CPCI标准单槽板卡，3U高度
- 前面板：每通道LED指示灯 + Power / Run / Fault LED
- 背部：VME总线连接器 + RTD接线端子排（8组3线端子）
工作原理：
控制器通过VME总线以周期扫描方式（通常100ms）读取模块数据。模块内部恒流源向RTD传感器施加精确激励电流，RTD阻值随温度变化产生电压信号，经24位A/D转换器数字化后，通过查找PT100/IEC 60751分度表转换为温度值，再上传至主控制器。3线制接法中，模块自动测量引线电阻并予以补偿，消除导线电阻对测量精度的影响。
应用场景：
- 燃气轮机排气温度（EGT）监测
- 轴承温度监测（径向/推力轴承）
- 润滑油温度监测
- 冷却水/密封水温度监测
- 蒸汽轮机汽缸温度监测
安装要求：
- 安装于VME/CPCI标准机柜内，单槽位置
- RTD信号线使用屏蔽双绞线，屏蔽层单端接地
- 3线制接法时，三根导线等长等阻，避免引入误差
- 接线端子按通道一一对应，不可混接
使用注意事项：
- 必须在软件中设置正确的传感器分度号（PT100/PT1000/Cu50）
- 3线制接法精度最高，2线制仅用于短距离（<5m）
- 断线时模块输出超量程值并报警，需及时排查
- 更换前必须关闭机架电源并断开所有电缆
