描述

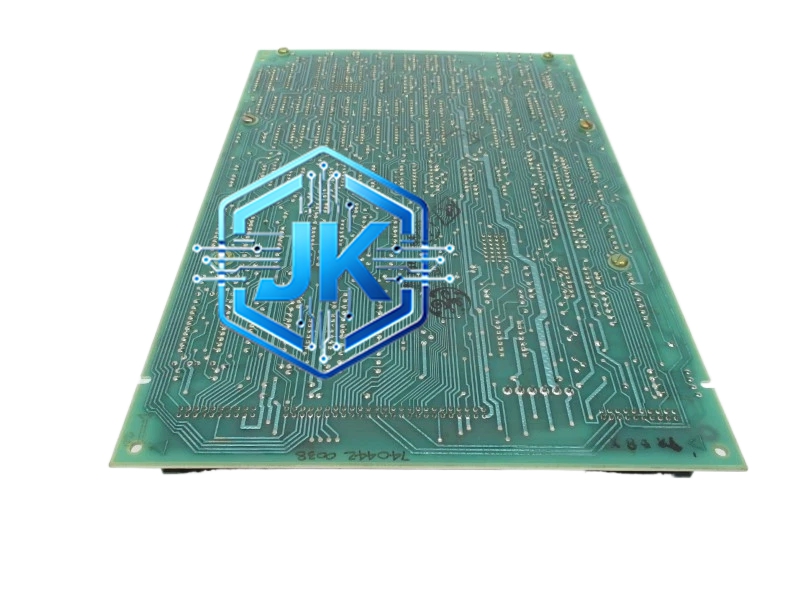

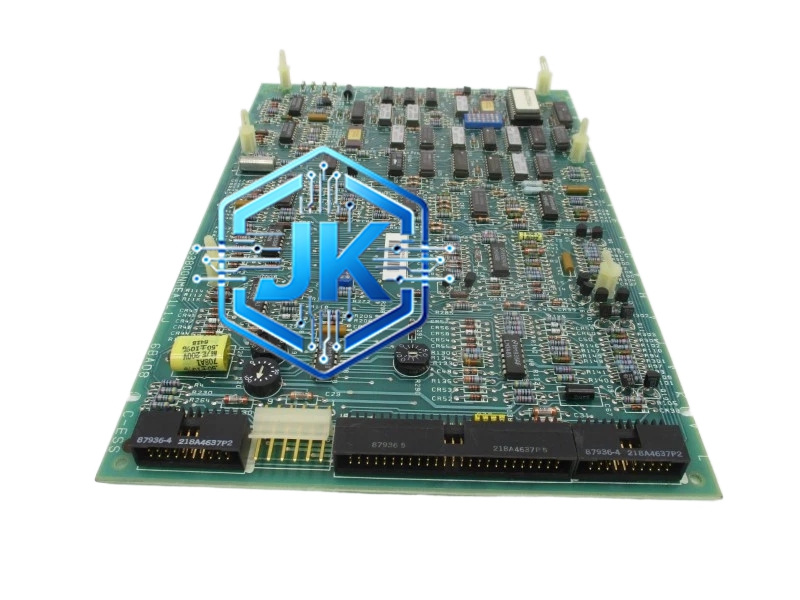

GE Fanuc DS3800NMEA1L1J — Mark VIe 以太网通信模块
技术规格：
- 通信接口：2 路 10/100Mbps 自适应以太网端口（A/B 冗余）
- 通信协议：TCP/IP、UDP、Modbus TCP、OPC（通过软件实现）、GE SRTP
- 通信速率：最高 100Mbps
- 最大连接数：32 个 TCP 连接同时在线
- 冗余切换：无扰切换，切换时间小于 50ms
- 指示灯：Link（绿色）/ Activity（黄色）/ Fault（红色）三色 LED
- 缓存：内置 1MB 数据缓存
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 双冗余以太网配置，任一端口或网线故障自动切换，数据不丢失
- 内置 1MB 数据缓存，支持数据突发传输
- 支持 VLAN 划分，可实现网络安全隔离
- 支持 OPC 通信，可与第三方 SCADA/DCS 系统无缝集成
- 支持 Modbus TCP，兼容大量第三方设备
- 前置面板带 3 个 LED 指示灯（Link 绿色 / Activity 黄色 / Fault 红色）
- 支持在线诊断，可通过 ControlST 软件查看通信状态和错误日志
- 支持 SNMP 网络管理协议，便于网络运维
应用场景：
电厂集中控制室 HMI 操作站通信、Historian 历史数据库数据上传、SIS 系统与 DCS 通信接口、远程监控中心数据传输、ERP 系统实时数据接口、第三方 SCADA 系统通信网关
材质构成：
- 外壳材质：金属压铸外壳，镀镍处理
- 电路板材质：优质 FR4 多层板
- 端子材质：镀金 RJ45 接口
- 连接器材质：RJ45 镀金接口，接触电阻低
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 3 个 LED 指示灯和 2 个 RJ45 以太网口，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔，IP20 防护等级
工作原理：
控制器处理器通过背板总线向该模块发送数据包，模块内部网络处理器将数据包封装为以太网帧，经 RJ45 接口发送至外部交换机。双冗余配置下，两个以太网口同时在线，接收端根据数据完整性自动选择最优路径。当任一端口故障时，另一端口在 50ms 内接管全部通信，数据不丢失。内置缓存确保在通信拥塞时数据不被丢弃。
安装要求：
安装于 Mark VIe 机架通信槽位，A/B 两个以太网口分别连接至两套独立交换机，确保物理链路冗余，需配合 DS3815PMMA1F1B 电源模块供电，通信线使用超五类或六类屏蔽以太网电缆，屏蔽层单端接地
使用注意事项：
A/B 两个网口必须连接至不同的网络交换机，否则冗余失效，IP 地址需与上层系统规划一致，严禁将通信线与动力线共用线槽，固件版本需与 Mark VIe 控制器固件版本一致
