描述

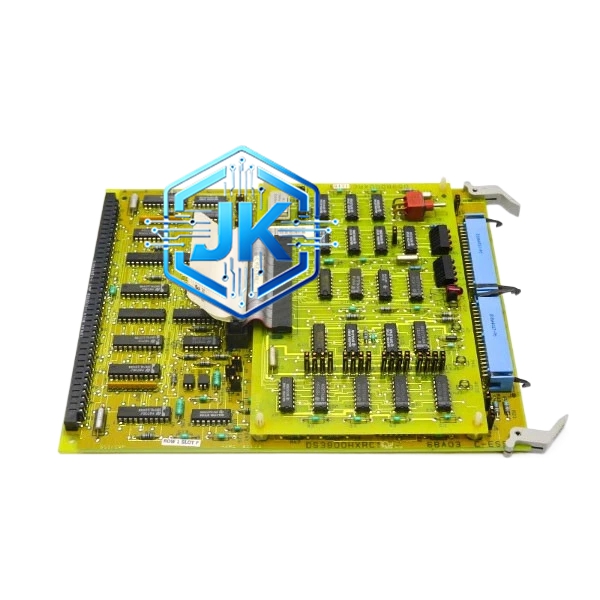

GE DS3800HXRC1D1C — 冗余控制器通信接口模块
技术规格：
- 通信通道数：2路独立冗余通信链路（主链路 + 备链路）
- 通信接口：高速光纤以太网（100Mbps）或专用高速串行链路
- 通信协议：GE专用冗余同步协议（SRTP Redundancy Protocol）
- 数据同步速率：最高1000次/秒（1kHz），全数据同步
- 同步数据内容：处理器状态、I/O数据、逻辑变量、历史趋势、事件记录
- 切换时间：主备切换时间小于20ms（典型值）
- 隔离方式：通信链路1500V DC光电隔离
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark VIe冗余控制器机架专用插槽（通常位于处理器旁）
- 功耗：典型值3W
功能特点：
- 双链路冗余设计，任一链路故障时自动切换至另一链路，通信不中断
- 支持全数据同步和增量同步两种模式，全同步模式下备用控制器与主控制器数据完全一致
- 内置数据完整性校验（CRC-32），确保同步数据无差错
- 具备通信链路自诊断功能，链路中断或数据错误时立即上报处理器
- 支持在线热切换，主备切换过程中I/O输出不发生任何跳变
- 模块本身具备冗余设计，单模块故障不影响冗余通信
应用场景：
- 燃气轮机Mark VIe双机冗余控制系统的主备通信
- 火电厂重要辅机（如给水泵、引风机）的冗余DCS控制
- 化工关键装置的安全仪表系统（SIS）冗余通信
- 任何要求控制系统零停机切换的工业场合
材质构成：
- PCB板：八层FR-4高TG板，含完整地平面和电源平面
- 通信芯片：专用冗余通信ASIC + 光纤收发器（如为光纤版本）
- 光纤接口：SC型或LC型光纤连接器，多模光纤
- 外壳：全金属屏蔽外壳，铝合金材质，EMC屏蔽效能≥70dB
结构特征：
- 尺寸略大于标准欧洲卡，为冗余通信专用尺寸（约175mm × 110mm）
- 前面板：2组光纤接口（主/备链路）+ 4个LED指示灯（每链路：发送、接收、同步、故障）
- 背面：高密度Pin & Socket连接器 + 光纤接口
- 模块重量约350g
工作原理：
主控制器将全部运行数据（I/O状态、逻辑变量、事件记录等）打包后通过模块的主通信链路发送至备用控制器。备用控制器接收数据后存入本地镜像内存，同时通过备通信链路向主控制器发送确认回执。两条链路独立工作，任一条中断时自动切换。当主控制器故障时，备用控制器在20ms内检测到主链路中断，立即将本地镜像数据切换为输出，接管全部I/O控制，实现无扰动切换。
安装要求：
- 必须成对安装于主备控制器机架中，主控制器安装一块，备用控制器安装一块
- 光纤电缆需使用专用多模光纤（62.5/125μm），弯曲半径不小于30mm
- 光纤接头需使用无尘清洁工具清洁，禁止用手触摸光纤端面
- 模块插入方向需与背板key槽对齐
使用注意事项：
- 光纤电缆严禁弯折超过最小弯曲半径，否则会导致通信中断
- 定期（每3个月）检查光纤链路光功率，接收光功率低于-20dBm时需排查
- 主备模块的固件版本必须完全一致，版本不一致会导致同步失败
- 禁止在运行中拔插光纤电缆
