描述

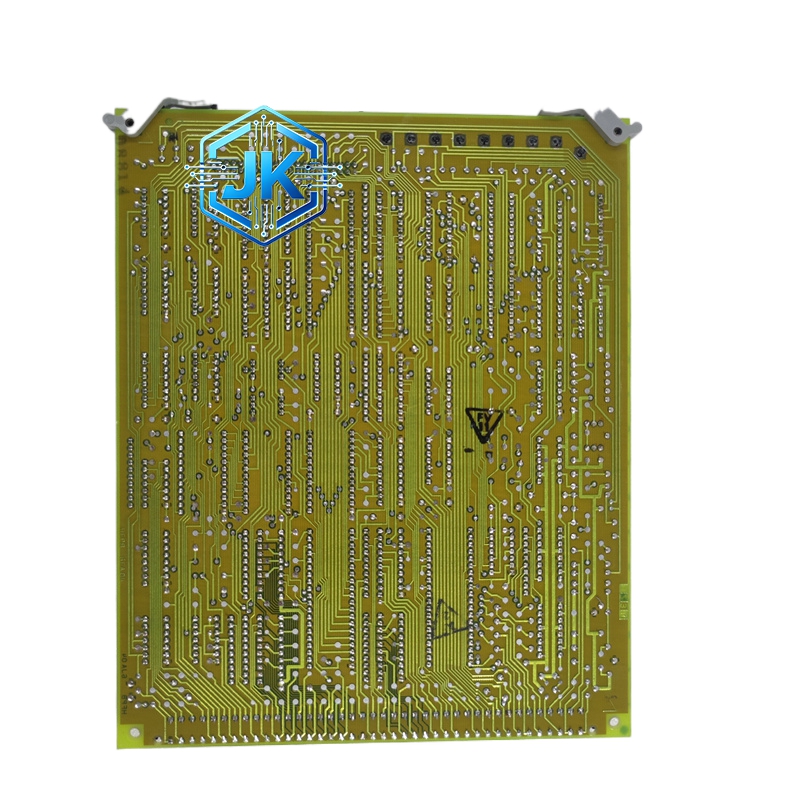

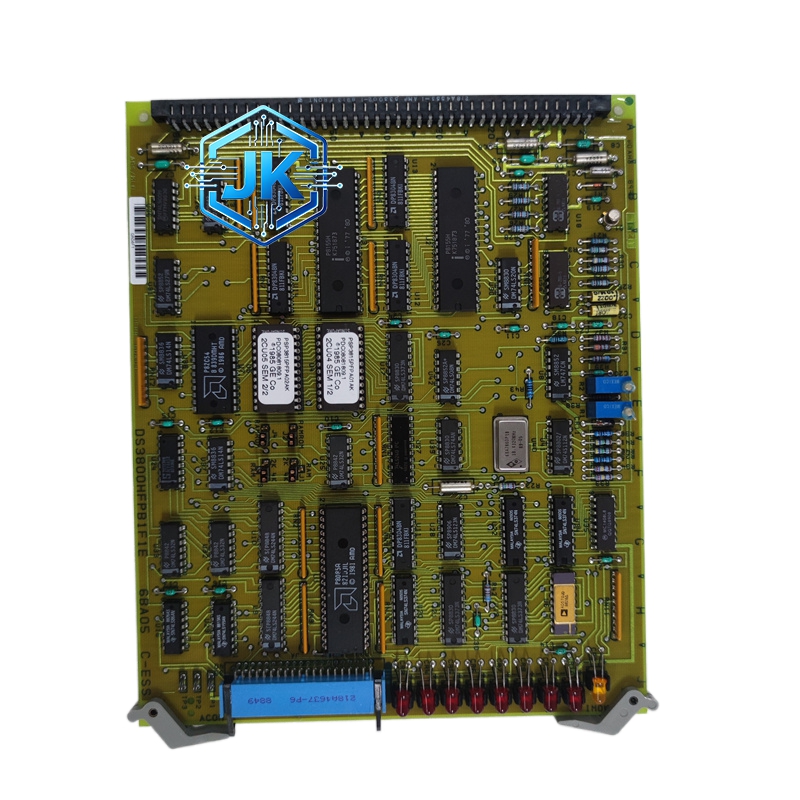

GE DS3800HFPEICIB 模拟量输入及以太网通信接口模块（Mark VI 燃机控制系统专用）
技术规格：
- 模拟量输入通道：8路（4-20mA / 0-10V可选）
- 分辨率：24位Σ-Δ型ADC
- 精度：±0.05%满量程（典型值），±0.1%满量程（最大值）
- 输入隔离：通道间隔离500V DC，通道对地隔离250V DC
- 以太网接口：2个10/100Mbps RJ45端口（双冗余）
- 通信协议：TCP/IP、Modbus TCP、GE SRTP over Ethernet
- 供电电压：5V DC（背板供电）+ 外部24V DC（输入回路供电）
- 通信接口：GE SRTP高速串行总线（背板侧）
- 工作温度：0℃ 至 +60℃
- 外形尺寸：标准VME单板尺寸
- MTBF：超过160,000小时
功能特点：
- 模拟量+以太网双功能：单模块同时提供8路模拟量输入和双冗余以太网通信，节省机柜空间
- 24位高分辨率：65536级输出步进，调节精度极高
- 双冗余以太网：两个以太网端口同时工作，任一端口故障自动切换，通信不中断
- 断线检测：自动检测模拟量输入回路断线，断线时输出低于4mA下限值
- 自校准功能：支持通过控制器软件进行零点和满度校准
- 过温保护：模块内部温度超过70℃时自动降额输出，超过85℃时报警并关闭输出
应用场景：
- 燃气轮机模拟量信号采集与上位系统数据上传
- 蒸汽轮机调节阀4-20mA信号采集及远程监控
- 联合循环电厂模拟量数据上传至SIS系统
- 工业过程中需要模拟量采集与以太网通信一体化的场合
材质构成：
- PCB：FR-4 TG170，六层板设计，模拟层与数字层完全分开并设置屏蔽层
- ADC芯片：24位Σ-Δ型DAC（AD7190级别），内置精密基准源
- 以太网芯片：GE专用ASIC以太网控制器
- 隔离器件：高频变压器隔离+光耦隔离，双重隔离
- 接线端子：前面板8组3位螺丝端子（每通道一组），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置8组3位螺丝端子（每通道：I+、I-、EXC+、EXC-）
- 前面板配置2组RJ45以太网接口（带LED指示灯）
- 前面板配置4组LED指示灯（每通道1个）
- 前面板配置5个LED：Power、Run、Fault、Calibration、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关，用于设置模块地址和输入范围（4-20mA / 0-20mA）
工作原理：
控制器通过SRTP总线发送24位数字输出值至模块FPGA。FPGA将数字值送入24位D/A转换器，经精密电阻网络转换为4-20mA电流。同时，以太网控制器将采集到的模拟量数据封装为TCP/IP或Modbus TCP数据包，经双冗余以太网端口发送至上位系统。断线检测电路实时监测回路电流，低于3.8mA时判定为断线并上报故障。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 外部24V DC供电使用稳压电源，纹波小于50mV
- 模拟量负载电阻不超过750Ω（24V供电时）
- 模块地址通过DIP开关设定，同一总线上地址不重复
- 接地端子可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 以太网线使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 严禁输出端开路运行超过10秒，会导致D/A转换器latch-up
- 双冗余以太网端口建议分别接入不同交换机，实现链路级冗余
- 备用通道未使用时需短接输出端（I+接I-），避免浮空引入干扰
- 校准操作需在稳定工况下进行
