描述

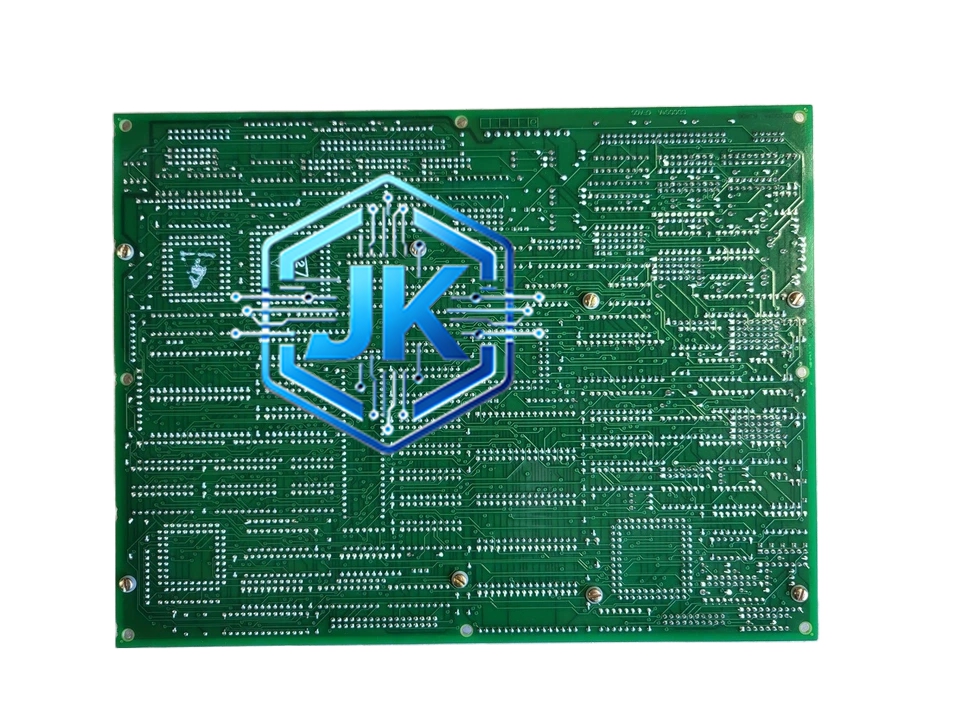

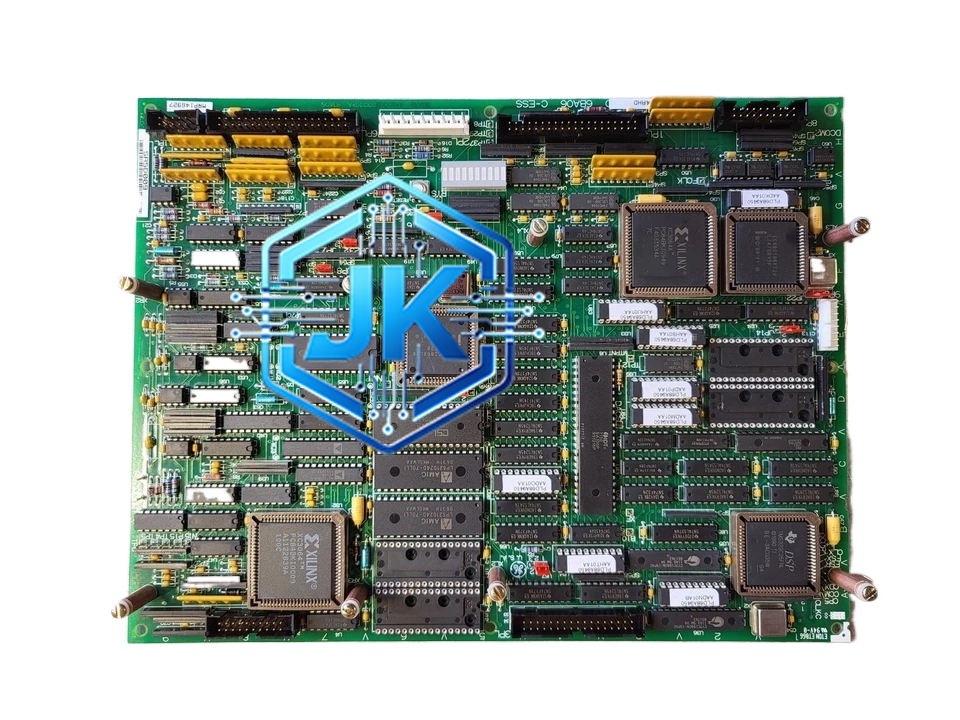

GE DS200SDCIG1AHB 串行数字通信接口模块
技术规格：
- 通道数量：2路独立串行通信口（Channel A + Channel B）
- 通信协议：Modbus RTU / Modbus ASCII / GE SRTP
- 接口标准：RS-485（默认）+ RS-232（可切换）
- 波特率：1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps（可配置）
- 数据位：7 / 8位（可配置）
- 校验方式：无校验 / 奇校验 / 偶校验（可配置）
- 停止位：1 / 2位（可配置）
- 最大节点数：每通道最多32个从站设备（Modbus模式）
- 通信距离：RS-485模式下最大1200米（9600bps时）
- 隔离电压：通信口对地隔离250V DC，通道A对通道B隔离500V DC
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线（背板侧）
- 工作温度：0℃ 至 +60℃
- 外形尺寸：标准VME单板尺寸
- MTBF：超过160,000小时
功能特点：
- 双通道独立通信：Channel A和Channel B可同时与不同协议的设备通信，互不干扰
- Modbus全协议支持：支持Modbus RTU和ASCII两种帧格式，兼容市面上绝大多数智能仪表和PLC
- GE SRTP原生支持：背板侧采用GE私有SRTP协议，与Mark VI控制器无缝对接
- 自动重发机制：通信超时自动重发3次，提高通信可靠性
- 诊断功能完善：支持通信错误计数、超时计数、帧错误计数，所有数据可在控制器上查询
- DIP开关配置：波特率、地址、协议等参数通过DIP开关设定，无需软件配置
- LED指示：每通道配置TX/RX LED，通信状态一目了然
应用场景：
- Mark VI控制器与智能电表（Modbus协议）的数据采集
- 与变频器（Modbus RTU）的速度给定与状态反馈
- 与PLC（如Siemens S7-200/300）的数据交换
- 与锅炉DCS系统的数据集成
- 厂级SIS/MES系统的数据上传网关
材质构成：
- PCB：FR-4 TG170，四层板设计
- 通信芯片：Maxim MAX3100级别UART + TI SN65HVD485 RS-485收发器
- 隔离器件：数字隔离器（ADuM1201级别）+ 光耦隔离，双重隔离
- 接线端子：前面板2组DB9母头（RS-232）+ 2组螺丝端子（RS-485 A/B）
- 外壳：镀锌钢板喷塑处理
结构特征：
- 标准3U VME高度
- 前面板配置2组DB9接口（Ch A RS-232 + Ch B RS-232）
- 前面板配置2组2位螺丝端子（Ch A RS-485 A+/B- + Ch B RS-485 A+/B-）
- 前面板配置4组LED：Ch A TX、Ch A RX、Ch B TX、Ch B RX
- 前面板配置DIP开关组（8位，用于设定波特率和地址）
- 背板侧标准64针DIN 41612欧式连接器
工作原理：
控制器通过SRTP总线发送通信请求帧至模块FPGA。FPGA解析请求后，根据DIP开关设定的参数（波特率、数据位、校验等），通过UART将数据转换为串行比特流，经RS-485收发器驱动至外部总线。外部从站设备响应后，数据经RS-485接收器回到FPGA，FPGA封装为SRTP响应帧返回控制器。整个过程由FPGA硬件完成，不占用控制器CPU资源。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定
- RS-485总线必须在两端各接一个120Ω终端电阻
- 通信线使用屏蔽双绞线，屏蔽层单端接地
- 模块地址通过DIP开关设定，同一SRTP总线上地址不重复
- 接地端子必须可靠连接至控制柜接地母排
使用注意事项：
- RS-485总线上设备总数不超过32个（含模块本身）
- 通信线长度超过200米时必须降低波特率至9600bps以下
- 严禁将RS-232接口直接接入RS-485总线，会烧毁收发器
- DIP开关修改后需断电重启方可生效
- 雷雨天气建议断开通信线，防止浪涌损坏
