描述
技术规格：
- 制造商：GE（通用电气）
- 系列：Mark V / DS200 系列

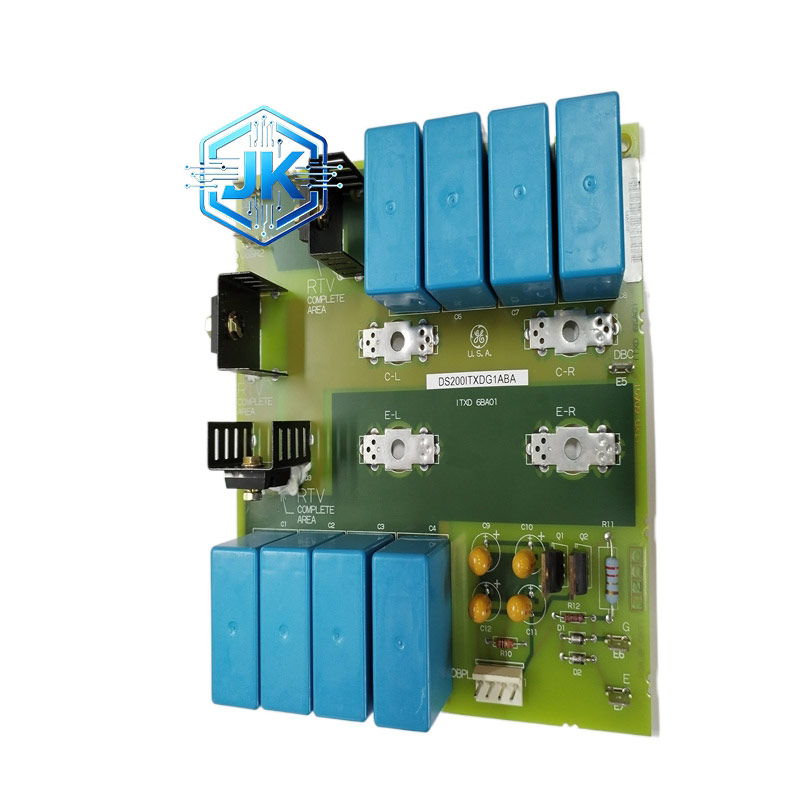

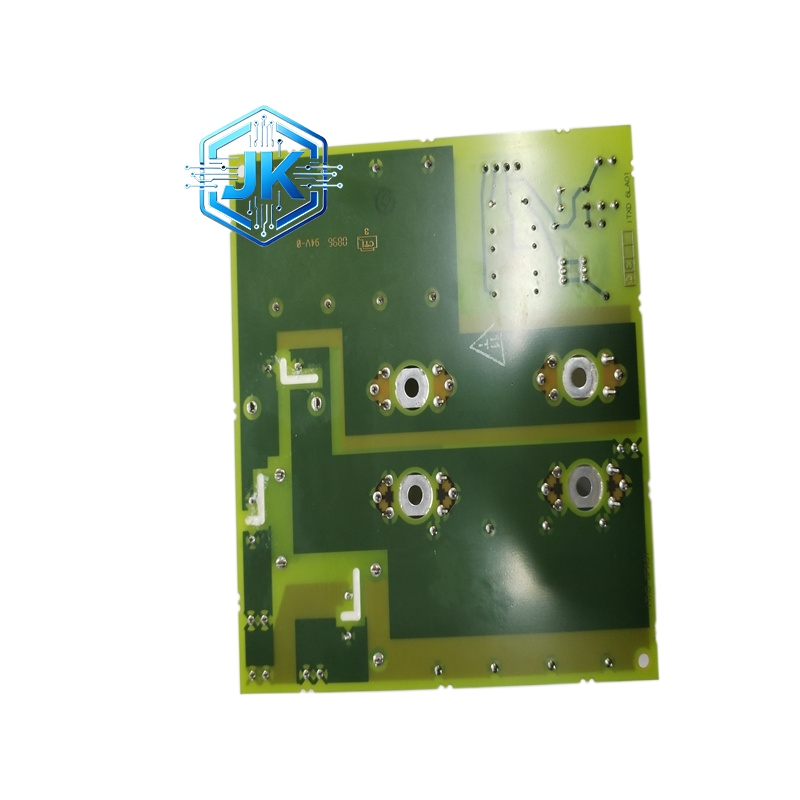

- 型号：DS200ITXDG1ABA
- 保护对象：IGBT 功率模块（适配电压等级 600V-1200V）
- 缓冲电路：RC 吸收电路、钳位保护电路、浪涌抑制电路集成
- 耐受电压：最大峰值电压 2000V，持续工作电压 1200V
- 浪涌吸收能力：单次浪涌吸收能量≥50J，峰值电流耐受≥1000A
- 工作频率：适配 IGBT 开关频率 1kHz-20kHz
- 输入电压：24VDC±10%
- 功耗：≤15W
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP30
- 尺寸：406mm×254mm×133mm
- 重量：约 1.5kg
- 材质：工业级高频 PCB 板、高频低损耗电容 / 电阻、金属散热基板、三防（防潮 / 防尘 / 防腐蚀）涂层
- 安装方式：标准机架安装 / 贴合 IGBT 模块安装，适配大功率驱动机柜
- 认证：CE、UL 认证，符合工业大功率设备电磁兼容标准
功能特点：
- 高效吸收电压尖峰与浪涌：集成 RC 吸收、钳位保护、浪涌抑制多重缓冲电路，精准吸收 IGBT 开关瞬间产生的高压尖峰、浪涌电流，将电压峰值控制在安全范围内，避免 IGBT 因过压击穿、过流烧毁，大幅提升 IGBT 使用寿命。
- 优化开关波形降低损耗：缓冲电路优化 IGBT 开关波形，减少开关过程中的震荡、畸变，降低开关损耗与电磁干扰，提升 IGBT 工作效率，适配高频开关工作场景，降低设备能耗。
- 宽温稳定适配大功率场景：-20℃~+60℃宽温运行，采用高频低损耗元器件、金属散热基板，散热性能优异，抗振动、抗冲击，耐受大功率设备运行时的高温、强电磁干扰环境，适配电厂、冶金、油气等大功率工业场景。
- 高集成度简化系统设计：集成多重缓冲与保护电路，单卡实现 IGBT 尖峰吸收、浪涌抑制、过压钳位多重功能，无需额外配置保护模块，简化大功率驱动系统电路设计，降低系统成本与故障率。
- 便捷安装适配多种场景：支持标准机架安装或贴合 IGBT 模块直接安装，适配大功率驱动机柜、电源转换设备、变频控制柜等多种安装场景；接线端子布局清晰，安装便捷，维护时可单独拆卸，无需停机。
应用场景：
- 电力行业：燃气轮机 / 蒸汽轮机大功率驱动系统、发电机组励磁电源 IGBT 保护、电厂高压变频设备缓冲保护。
- 冶金行业：轧机大功率驱动变频器、电弧炉电源 IGBT 模块保护、冶金起重机变频控制系统缓冲保护。
- 石油天然气：钻井平台大功率变频驱动、输油管道压缩机站电源转换设备、油气开采防爆大功率设备保护。
- 工业传动：大型工业电机变频驱动、起重机 / 输送机大功率传动系统、工业机器人大功率伺服驱动保护。
