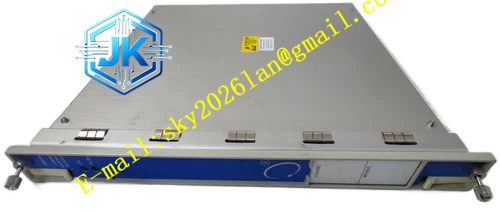

Bently Nevada 3500/20-01-02-01
- 技术规格
- 品牌：Bently Nevada
- 型号：3500/20-01-02-01
- 产品类型：机架接口模块
- 接口类型：通常包含 RS232 和 RS422 串行接口。
- 认证：可能包含 CSA、NRTL 等危险区域认证。
- 功能特点
- 灵活通信：支持更复杂的网络拓扑结构。
- 安全合规：满足特定地区或行业的强制性安全标准。
- 向后兼容：兼容早期的 3500 系统架构。
- 诊断功能：内置自检程序，可诊断通信链路状态。
- 应用场景
- 适用环境：Class 1, Division 2 危险区域或需要长距离串行通信的场合。
- 适用行业：海上石油平台、化工厂区。
- 配套系统：用于替换旧的 RIM 或构建新的冗余系统。
- 性能参数
- 传输距离：RS422 模式下可达 1200 米。
- 隔离电压：通信端口通常具备 2500 VDC 的光电隔离。
- 功耗：约 10 W。
- 材质构成
- 隔离电路：采用光电耦合器和变压器隔离，确保信号安全。
- 接插件：工业级 D-sub 或 RJ45 接口，带锁紧机构。
- 封装：符合 NEMA 标准的密封设计。
- 结构特征
- 组合式结构：可能包含主模块和后部的通信子模块（I/O 卡）。
- 指示灯：详细的通信状态指示灯（TX/RX/Error）。
- DIP 开关：可能有 DIP 开关用于设置地址或协议模式。
- 工作原理
- 协议转换：将背板上的私有协议数据转换为标准的 Modbus 或 TDXnet 帧格式，通过物理接口发送出去。
- 安装要求
- 地址设置：如果是多机架系统，需通过 DIP 开关或软件设置唯一的机架地址。
- 终端匹配：在网络末端需接入 120Ω 终端电阻，防止信号反射。
- 屏蔽接地：通信电缆屏蔽层需在主机端单点接地。
- 使用注意事项
- 危险区作业：在危险区域进行接线或维护时，必须遵守 Lockout/Tagout 及防爆规程。
- 版本控制：更换模块后，必须重新加载对应的配置文件，并检查通信链路状态。
- 防雷保护：若通信线路较长且经过户外，建议在两端加装防雷器。
