描述

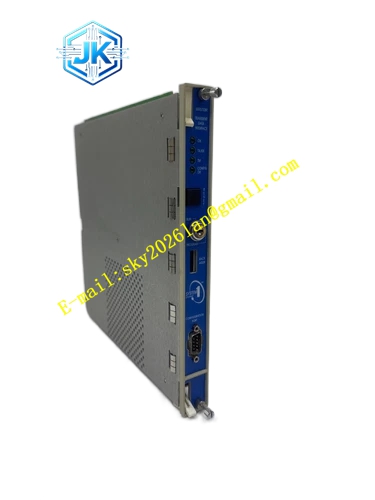

Bently 990‑05‑70‑02‑00
技术规格：
- 供电模式：两线制回路供电 12‑30VDC
- 输出信号：4‑20mA 对应轴振动峰‑峰值
- 适配探头：3300 NSv 电涡流探头，系统总线缆 7 米
- 测量量程：0‑508μm 峰‑峰值
- 频率响应：5Hz‑6000Hz
- 工作温度‑40℃～+85℃
- 存储温度‑50℃～+100℃
- 测量精度：满量程 ±1.5%
- 回路最大允许负载 500Ω 功能特点：
- 集成前置器全部功能，无需外置独立前置器，减少现场设备数量。
- 两线回路输出标准 4‑20mA，直接对接 DCS、PLC 模拟输入通道，布线简单。
- 面板配置零点、量程可调电位器，支持现场就地校准。
- OK 故障检测回路，探头断线、短路输出固定故障电流，控制系统识别传感器异常，避免保护误动作。
- PROX OUT SMA 同轴接口输出原始间隙电压，方便现场示波器采集动态波形，故障诊断分析。
- DIN 导轨卡扣以及壁挂螺丝双重安装方式，控制柜或者就地防护箱均可安装。 应用场景：中小型离心压缩机、工业风机、大型泵组、电机；OEM 成套旋转机械设备；没有配置完整 3500 机架 TSI 系统，需要 DCS 直接读取轴振动数据的项目；油气、化工、电厂辅机设备状态监测。 性能参数：振动带宽覆盖绝大多数工业旋转设备工作转速；故障回路响应迅速；额定负载范围内，线缆压降不会改变测量精度；电位器线性连续调节，校准操作便捷。 材质构成：阻燃工业工程塑料外壳，镀锌金属安装支架；FR‑4 工业级 PCB 电路板；高频振荡芯片、高精度信号调理元器件；镀金锁紧接线端子；SMA 金属同轴信号接头。 结构特征：长方形盒式变送器本体；上部螺钉锁紧接线端子；侧面 SMA 探头输入接口；背部集成 DIN 导轨卡扣，预留壁挂螺丝固定孔；外壳印刷接线定义、量程参数标签。 工作原理：变送器内部高频振荡电路激励 NSv 电涡流探头，检测探头与转子轴之间间隙的高频交变变化，采集轴径向振动峰峰值；内部信号调理电路将振动幅值换算，转换输出 4‑20mA 回路电流；探头回路发生断线短路故障，OK 诊断回路触发输出故障电流；SMA 接口输出原始间隙电压，供外接仪器读取振动波形，用于故障排查。 安装要求：
- 变送器本体必须安装于防护柜或者就地密封防护箱，避免日晒雨淋、粉尘、腐蚀性工艺气体直接接触。
- 探头加延伸电缆总长度严格匹配变送器标定 7 米，禁止混用 5 米规格线缆。
- 两线制回路使用屏蔽双绞线，屏蔽层机柜侧单点接地，远离变频器、动力电缆。
- SMA 同轴探头接头完全拧紧，接头位置做好防水防尘防护。
- 接线全部完成后，使用万用表校验 4‑20mA 输出，完成零点量程校准。 使用注意事项：
- 供电电压严格控制 12‑30VDC 区间，超压直接烧毁内部振荡电路。
- 严禁将 220V 交流强电接入接线端子，器件会直接永久损坏。
- 电位器校准完成之后做好标记，非专业调试人员禁止随意改动零点量程。
- SMA 同轴接头不可以频繁反复拆装，接头内芯磨损会造成测量漂移。
- 定期核对 DCS 读取振动数值，同步读取 PROX OUT 间隙电压，判断探头以及延伸电缆老化状态。
