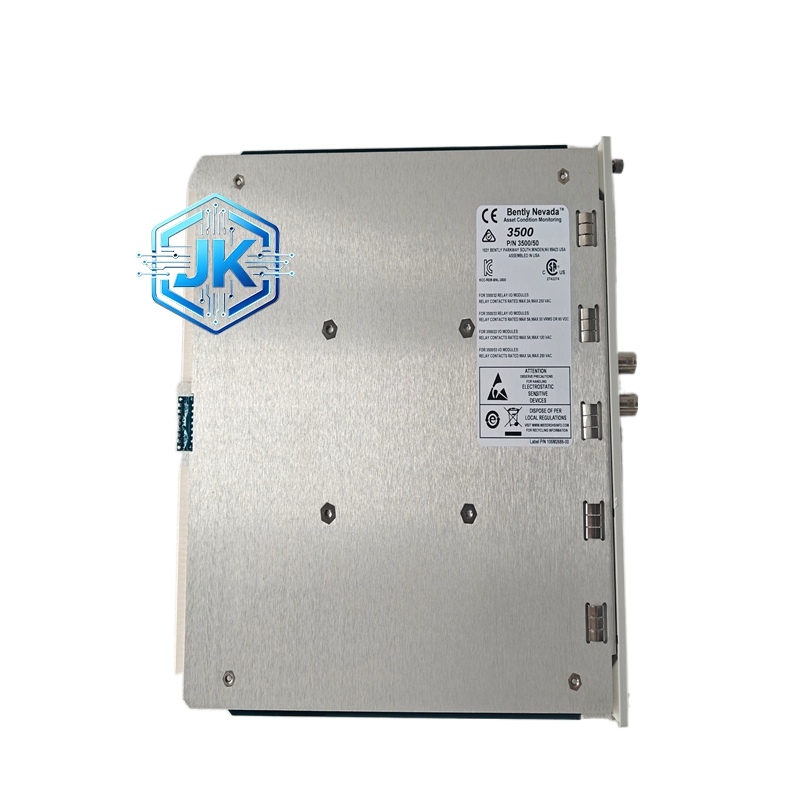

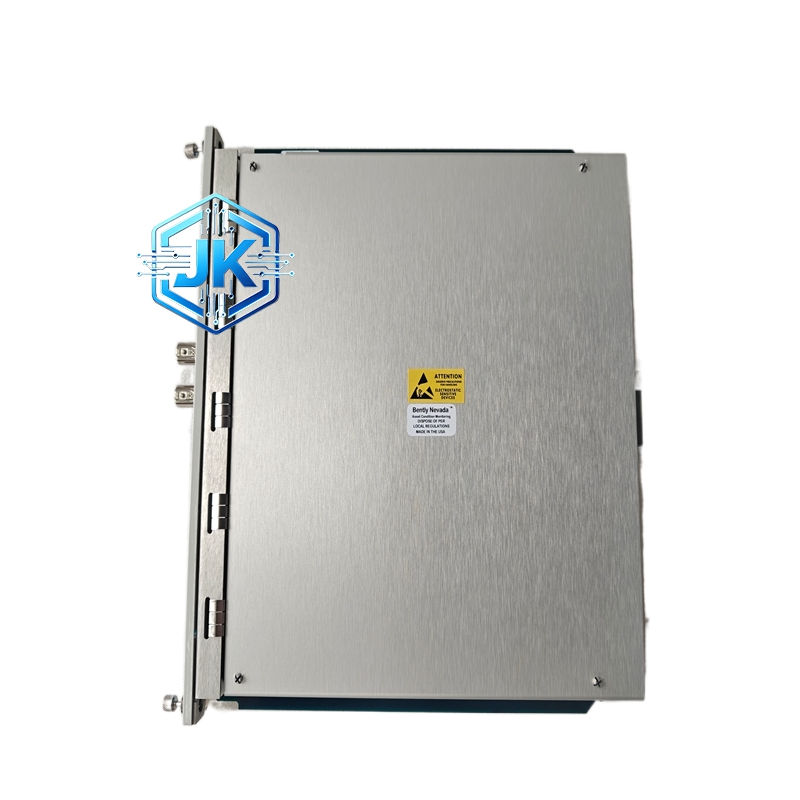

Bently 3500/50（286566-02）超速保护模块（三通道表决型）
技术规格
- 通道数量：3 路独立转速输入通道
- 输入信号：磁电式传感器（0–100mV）、电涡流探头（±10V）、TTL 电平
- 转速范围：0–100,000 CPM（0–1667Hz）
- 测量精度：±0.02%FS（满量程），±1CPM（低速）
- 表决逻辑：三取二，任意两通道超速即触发跳闸
- 报警阈值：可编程，0–100% 额定转速
- 跳闸阈值：可编程，0–120% 额定转速
- 输出触点：2 路 SPDT 继电器，报警 / 跳闸各 1 路，触点容量 5A @ 250V AC
性能参数
- 工作温度：-40℃～+85℃
- 存储温度：-55℃～+100℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：5g（10–1000Hz）
- 响应时间：<20ms（超速检测至跳闸输出）
- MTBF：>500,000 小时
材质构成
- 外壳：铝合金，表面导电氧化，屏蔽抗干扰
- 基板：FR-4 阻燃板，镀金触点，高绝缘
- 继电器：进口工业级密封继电器，耐高温、耐振动
结构特征
- 尺寸：241mm×24.4mm×242mm（全高，标准 3500 机架兼容）
- 重量：0.8kg
- 安装：3500 机架 TDI 右侧任意槽位，导轨卡扣 + 螺丝固定
- 指示灯：PWR、OK、FAULT、CH1–CH3、ALARM、TRIP十 LED，状态全面显示
工作原理
- 3 路转速传感器独立检测轴转速，输出脉冲信号；
- 模块内部放大→整形→计数→转速计算→三取二表决；
- 转速超报警阈值触发报警，超跳闸阈值且满足表决逻辑，驱动跳闸继电器动作，切断机组动力源。
优势亮点
- 三通道冗余表决：三取二逻辑，避免单通道故障误跳 / 拒跳
- 超高精度快速响应：±0.02% 精度 +<20ms 响应，保障超速保护及时性
- 多传感器兼容：支持磁电式、电涡流、TTL 输入，适配不同工况
- SIL2 安全等级：符合 API 670，安全可靠，适配关键机组
适用行业
- 电力：汽轮发电机、燃气轮机超速保护（核心安全设备）
- 油气：大型离心压缩机、透平机组超速联锁
- 化工：高温高压旋转机械超速保护
- 冶金：大型风机、电机超速监测与保护
