描述

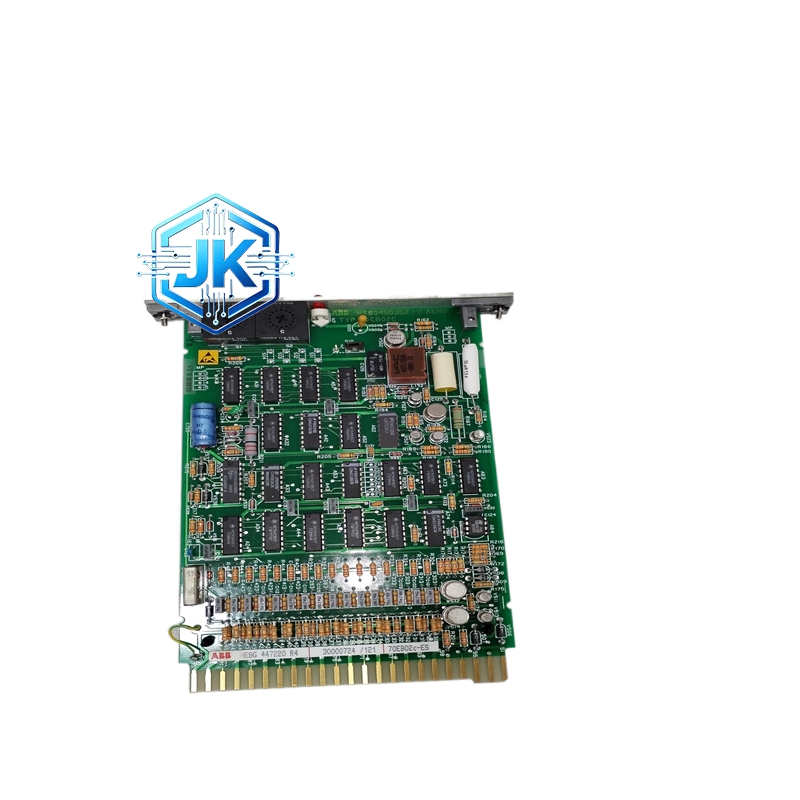

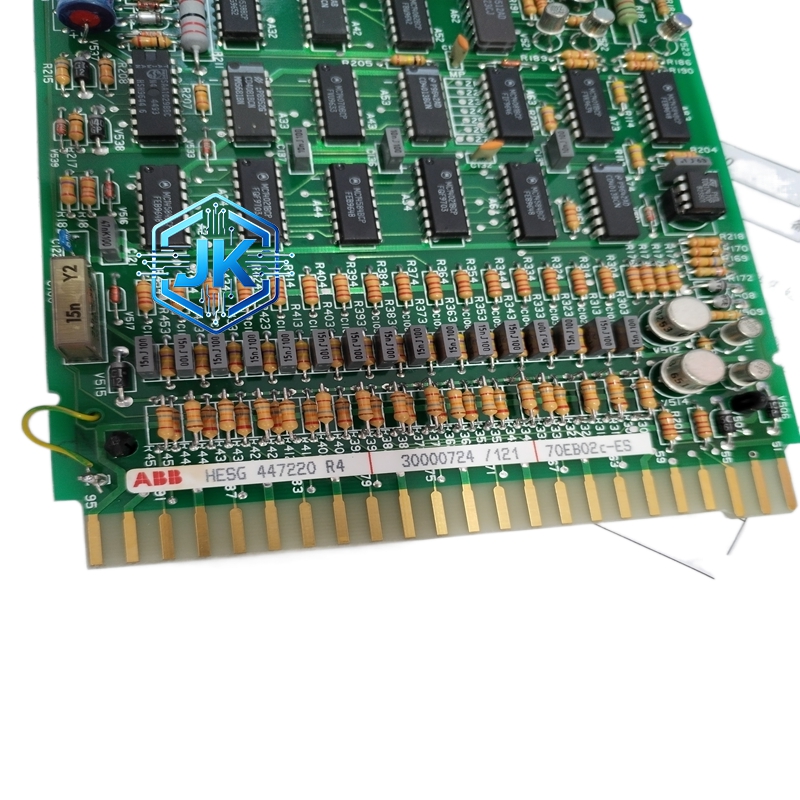

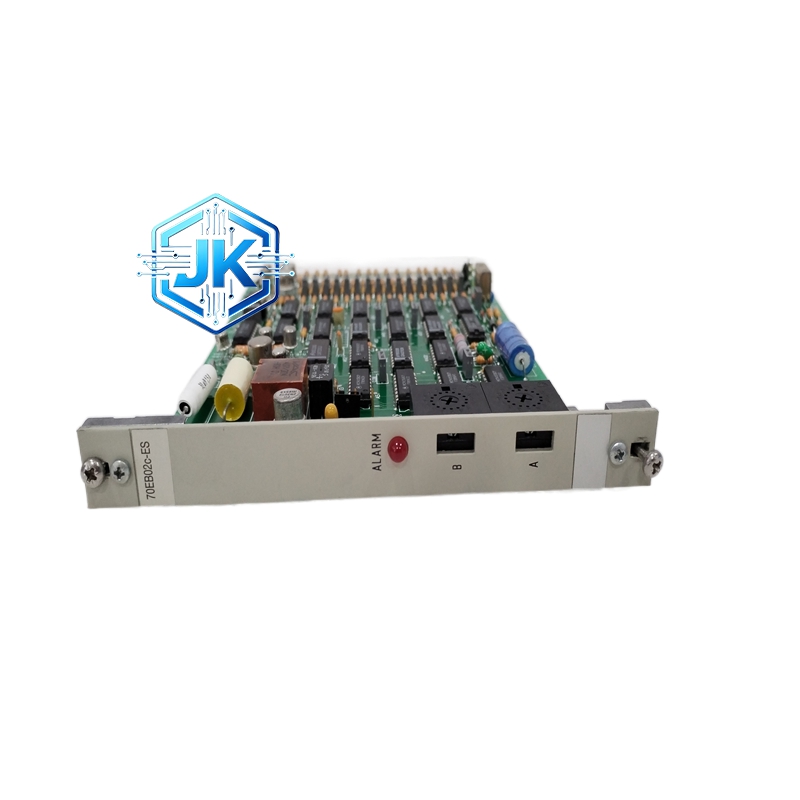

ABB 70EB02C-ES 模拟量输出控制模块
- 技术规格
- 输出通道配置：2 路独立隔离模拟量输出通道
- 标准输出信号制式：4-20mA 直流电流输出、0-10V 直流电压输出
- 输出信号控制精度：±0.1% 满量程
- 信号负载驱动能力：电流输出最大负载电阻≥750Ω
- 内部转换响应时长：指令下发至信号输出响应≤8ms
- 工作供电电源：24VDC 工业直流供电
- 整机最大工作电流：130mA
- 长期工作温度：0℃~+60℃
- 低温存储温度：-40℃~+85℃
- 通道隔离电压：输出通道与系统内部隔离电压≥2000V
- 通信传输速率：适配系统总线标准高速传输速率
- 输出信号线性度：全程线性误差小于 0.05%
- 材质构成：外壳采用高强度阻燃绝缘塑料，功率输出回路采用加厚铜质线路走线，内部驱动芯片为工业级高精度稳压输出芯片，接线端子具备防松动锁紧结构材质。
- 结构特征：导轨式标准安装结构，正面集成运行、故障、通道状态三色指示灯，背部配置系统总线通信接口，底部分区设置两路独立输出接线端子，内部驱动电路分区隔离布局，具备独立散热结构。
- 工作原理：控制系统主控单元下发数字化调节指令，经由模块内部通信接收单元完成数据解析，通过数字模拟转换电路将数字指令转化为稳定标准模拟电信号，再经过功率放大驱动电路增强信号带载能力，最终通过输出端子输送至现场执行设备，完成自动化精准调节动作。
- 功能特点
- 双通道独立输出控制，两路控制回路互不干扰独立工作
- 具备输出信号短路自动保护功能，短路瞬间自动切断输出回路
- 支持故障状态下预设安全输出值配置，保障设备停机安全
- 远程在线完成输出量程、输出模式参数修改配置
- 内置输出信号实时反馈检测功能，实时回传输出状态
- 优势亮点：带载驱动能力强劲，可适配远距离现场执行设备信号传输；信号输出稳定性极高，长时间运行无信号漂移；电气隔离设计有效抵御现场设备反向电动势冲击；适配各类主流工业调节执行机构，通用兼容性极强。
- 适用行业：化工反应釜温度压力调节、火电机组风门挡板调节、暖通大型中央空调自控、油气输送阀门精准调控、轻工自动化生产线调速控制。
- 型号系列：属于 ABB INFI90 系列模拟量输出控制模块，同系列包含多路输出、大负载输出、防爆输出等衍生型号。
- 安装要求
- 固定安装在 35mm 标准工业 DIN 导轨之上，安装位置稳固无晃动
- 输出控制线缆选用屏蔽控制线，减少外界信号干扰影响调节精度
- 大功率执行设备线路单独布设，避免与弱电信号线路并行
- 模块供电电源必须采用稳压纯净 24VDC 直流电源
- 安装区域保证空气流通，避免多发热模块密集堆叠
- 使用注意事项
- 严格匹配现场执行设备额定信号类型，禁止信号类型错配使用
- 严禁输出端子直接对接高压动力电源，永久损坏输出电路
- 现场执行机构检修作业前，提前设定模块安全输出状态
- 长期停机使用时断开供电电源，延长模块内部元件使用寿命
- 定期检测输出信号精度，保证自动化调节控制精准度
