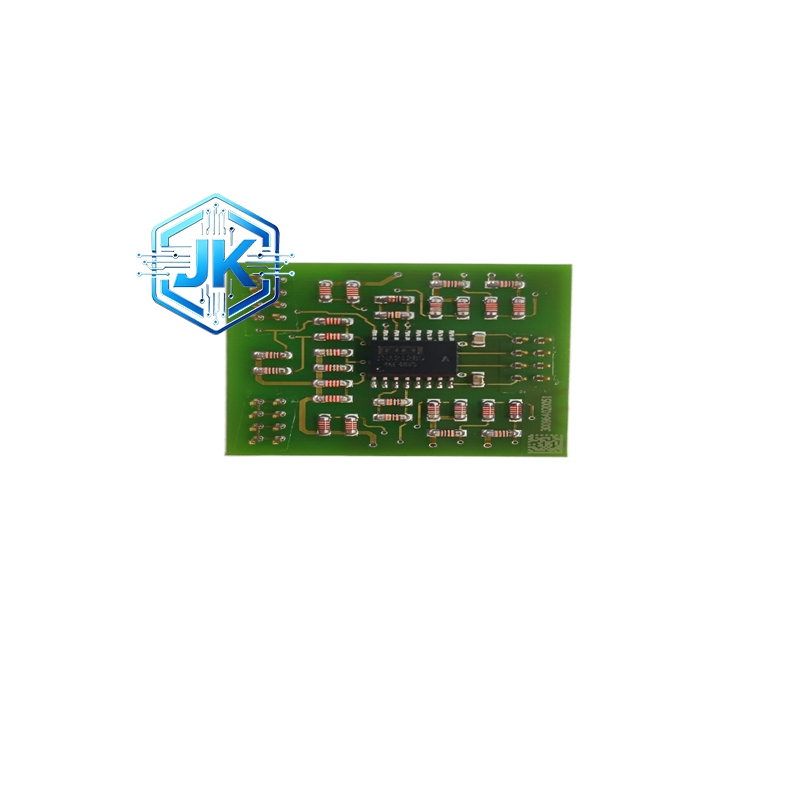

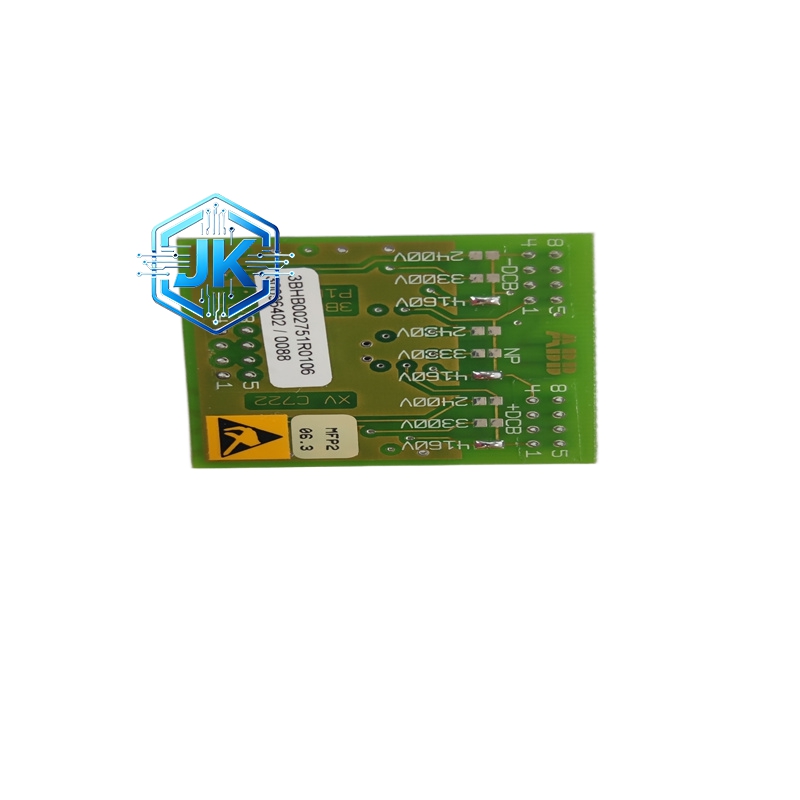

ABB 3BHB002751R0106 高压变频器控制板（主控单元）
技术规格：
- 型号系列：3BHB002751R0106（ACS5000 高压变频器系列）
- 处理器：32 位多核 CPU，主频 1.2GHz
- FPGA：Xilinx 工业级 FPGA，主频 200MHz
- 内存：512MB DDR3 RAM
- 存储：4GB eMMC 闪存
- 实时时钟：内置 RTC，带备用电池
- 模拟量采样：16 路 16 位 ADC，电压 / 电流 / 温度
- 数字量 IO：32 路 DI、16 路 DO，光电隔离
- 通信接口：Ethernet、Profibus‑DP、Modbus TCP、RS‑485
- PWM 输出：12 路光纤 PWM 信号，驱动功率单元
- 工作温度：‑10℃～+55℃
- 存储温度：‑40℃～+85℃
- 相对湿度：5%～95% RH（无冷凝）
- PCB 材质：FR‑4 玻纤板，4 层
- 防护等级：IP00（板卡）
- 尺寸（长 × 宽 × 高）：280mm×220mm×30mm
- 净重：0.85kg
- 认证：CE、UL、RoHS、IEC 61800
功能特点：
- 系统主控：变频器全功能控制，包括启停、调速、保护、监控
- PWM 生成：FPGA 生成高精度 PWM 信号，光纤传输至功率单元
- 数据采集：实时采样电压、电流、温度、转速，闭环控制
- 故障诊断：过压、过流、过载、过热、接地、短路等故障诊断与保护
- 通信交互：与 HMI、PLC、DCS 通信，远程监控与参数设置
- 程序存储：内置固件、参数、故障日志，断电保存
材质构成：
- PCB：FR‑4 阻燃玻纤板，4 层
- 核心芯片：工业级 CPU、FPGA、ADC、通信芯片
- 连接器：镀金端子 / 光纤接头，耐插拔 ≥500 次
- 外壳：无（裸板，机柜内安装）
结构特征：
- 长方形板卡，标准 Eurocard 尺寸
- 左侧电源 / IO 端子，右侧通信 / 光纤 PWM 接口
- 板载状态指示灯（电源、运行、故障、通信）
- 金手指 / 连接器接口，插入变频器母板
工作原理：
- 接收 HMI/PLC 指令 → CPU 运算 → FPGA 生成 PWM → 光纤传输至功率单元 → 驱动高压电机；
- 实时采样电压 / 电流 / 温度 → 闭环调节 PWM → 稳定输出；
- 监测运行状态 → 故障 → 立即封锁 PWM、跳闸、记录日志、上报报警。
优势亮点：
- 高压变频专用：专为 ACS5000 系列高压变频器设计，完全兼容
- 高性能运算：多核 CPU+FPGA，高速实时控制，响应快、精度高
- 多重保护：完善的故障诊断与保护，保障高压大功率设备安全
- 稳定可靠：工业级元器件、宽温设计，适应恶劣高压现场
适用行业：
- 电力、火电、水电、核电
- 油气、化工、冶金、水泥
- 矿山、港口、大型风机、水泵、压缩机
- 高压大功率电机节能调速
安装要求：
- 安装于 ‑10℃～+55℃、干燥、无尘、无腐蚀性气体、无强电磁干扰 机柜内
- 垂直安装，上下左右预留 ≥50mm 散热空间
- 电源：24V DC 冗余电源，纹波 ≤50mV
- 光纤连接：清洁接头，避免灰尘、油污
- 远离大功率变压器、变频器、接触器
使用注意事项：
- 严禁带电插拔板卡，断电后等待 10 分钟放电完毕再操作
- 上电前检查电源电压、接线极性、接地
- 定期清理板卡灰尘，检查电容有无鼓包、漏液
- 固件升级必须在稳定电源下进行，中途不可断电
- 不可在潮湿、腐蚀性、易燃易爆环境使用
